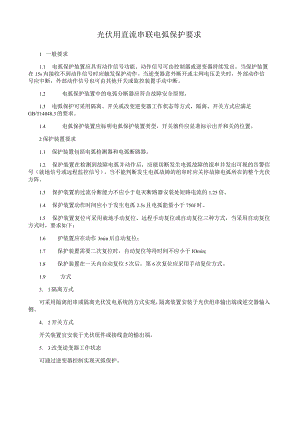

光伏用直流串联电弧保护要求1 一般要求1.1 电弧保护装置应具有动作信号功能。动作信号可由控制器或逆变器持续发出。当保护装置在15s内接收不到动作信号时应触发保护动作。当逆变器意外断开或主网电压丢失时，外部动作信号应中断，外部动作信号也可由其他开关或监控装置手动中断。1.2 电弧保护装置中的电弧分断器应符合故障安全原则。1.3 电弧保护可采用隔离、开关或改变逆变器工作状态等方式，隔离、开关方式应满足GB/T14048.3的要求。1.4 电弧保护装置应标明电弧保护装置类型，开关器件应显著标示出开和关的位置。2保护装置要求1.1 保护装置包括电弧检测器和电弧断路器。1.2 保护装置在检测到故障电弧并动作后，应能切断发生电弧故障的组串并发出可视的告警信号（就地信号或远程监控信号），当不能判断发生电孤故障的组串时应关停故障电弧所在的整个光伏方阵。1.3 保护装置的过流分断能力不应小于电灭断路器安装处短路电流的1.25倍。1.4 保护装置动作时间应小于发生电孤2.5s且电孤能量小于750J时。1.5 保护装置复位可采用就地手动复位、远程手动复位或自动复位三种方式，当采用自动复位方式时，要求如下：1.6 护装置应在动作3min后自动复位；1.7 保护装置需要二次复位时，自动复位等待时间不应小于IOmin;1.8 保护装置在一天内自动复位5次后，第6次复位应采用手动复位方式。1.9 方式3. 1隔离方式可采用隔离组串或隔离光伏发电系统的方式实现，隔离装置安装于光伏组串输出端或逆交器输入侧。4. 2开关方式开关装置宜安装于光伏组件或接线盒的输出端。5. 3改变逆变器工作状态可通过逆变器控制实现灭弧保护。
