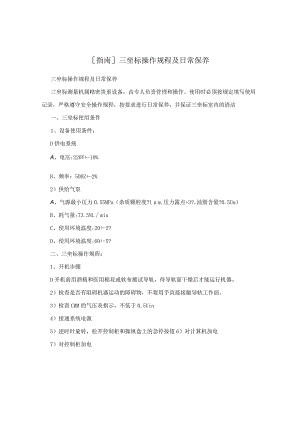

[指南]三坐标操作规程及日常保养.docx

指南三坐标操作规程及日常保养三坐标操作规程及日常保养三坐标测量机属精密贵重设备，由专人负责管理和操作。使用时必须按规定填写使用记录，严格遵守安全操作规程，按要求进行日常保养，并保证三坐标室内的清洁一、三坐标使用条件1、设备使用条件：D供电系统A、电压:220V+-10%B、频率：50HZ+-2%2）供给气泵A、气源最小压力0.55MPa（杂质颗粒度?lm,压力露点+3?,油脂含量?0.5Um）B、耗气量:73.5NLminC、使用环境温度:20+-2?D、使用环境温度:60+-5?二、三坐标操作规程：1、开机步骤D开机前用酒精和医用棉花或软布擦试导轨，待导轨面干燥后才能运行机器。2）检查是否有阻碍机器运动的障碍物，不要用手直接接触导轨工作面。3）检查CMM的气压表指示，不低于0.5Uin4）接通系统电源5）逆时针旋转，松开控制柜和操纵盒上的急停按钮6）对计算机加电7）对控制柜加电8）按控制盒上的“启动按钮”，根据计算机提示使测量机同零。回零前，先将测量头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍2、关机步骤D把测头A角转到90度2）移动X轴到右端，移动Z轴到上端3）移动Y轴到Z轴下面没有工件的位置4）按下操纵盒上的急停按钮，关断电源和气源三、其它注意事项1、旋转测头、检验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。2、工作台面上不准堆放杂物，被测工件表面干净3、在搬放工件时，先将测头移至安全位置，严禁磕碰工作台面和导轨面。4、测量工件时，如果中间休息，要把Z轴移到下面没有工件的位置，最好按下操纵盒上的急停5、如果发现异常情况，要首先记录软件提示的错误信息，并通设备动力部，未经指导和允许不得擅自进行检查维修。5、计算机内不得安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。四、日常保养及维护1、每天用酒精和干净、柔软的干毛巾（医用纱布或类似物品）清洁空气轴承滑动通道的所有裸露表面2、每天检查系统气压是否正常3、每月检查三联体过滤器是否积聚了过多的油和水，要及时清理。4、每季度检查控制系统内的污染物，松动或毁坏的布线。如果存在故障及时通知设备动力部进行维修。5、每季度检查气路系统的管道，查看有无破裂，如果存在故障及时通知设备动力部进行维修。
