SY_T7319-2023气田生产系统节能监测规范.docx

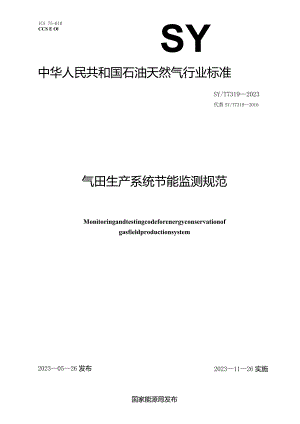

ICS 75-010CCS E OlSY中华人民共和国石油天然气行业标准SY/T73192023代替SY/T73192016气田生产系统节能监测规范Monitoringandtestingcodeforenergyconservationofgasfieldproductionsystem20231126实施20230526发布国家能源局发布目次前言II1范围12规范性引用文件13术语和定义14监测项目与指标要求24.1 采气系统24.2 集输系统34.3 净化处理系统34.4 气田水回注系统44.5 供配电系统54.6 主要耗能设备（系统）节能检查项目54.7 新建、扩建和改造工程项目节能检查项目65测试方法66监测结果评价6本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替SY/T73192016气田生产系统节能监测规范，与SY/T73192016相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了天然气压缩机组监测项目与指标要求，由按额定排量进行评价改为按额定功率进行评价，并将电动机驱动的压缩机组按压缩机类型分类评价（见4.1.1,2016年版的4.1）;b）增加了抽油机排液采气系统监测项目与指标要求（见4.1.2）;c）更改了加热炉监测指标要求，删除了按运行负荷进行评价的要求（见4.2.1,2016年版的4.2.1）;d）更改了泵机组监测项目与指标要求，机组效率按有调速和无调速分类评价，监测项目增加了“节流（回流）损失率”（见4.3.1,2016年版的4.3.1）;e）更改了锅炉监测指标要求，删除了按运行负荷进行评价的要求（见4.3.2,2016年版的4.3.2）;f）更改了导热油炉监测指标要求（见4.3.3,2016年版的4.3.3）;g）更改了空冷器监测指标要求（见4.3.4,2016年版的4.3.5）;h）更改了供配电系统线损率监测指标要求（见4.5.2,2016年版的4.5.2）i）增加了抽油机排液采气系统节能监测的测试方法（见5.2）;j）增加了泵机组节流损失率和回流损失率的计算方法（见5.3、5.4）o请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油工业节能节水专业标准化技术委员会（CPSC/TC24）提出并归口。本文件起草单位：中国石油化工股份有限公司中原油田分公司技术监测中心、中国石油化工集团有限公司能源管理与环境保护部、中国石油天然气股份有限公司长庆油田分公司油气工艺研究院、中国石油天然气股份有限公司西南油气田分公司质量安全环保处、中国石油天然气集团有限公司西北油田节能监测中心、中国石油天然气股份有限公司塔里木油田分公司油气工程研究院、中国石油天然气集团有限公司节能技术监测评价中心、中国石油化工股份有限公司西北油田分公司油田工程服务中心、中国石油化工股份有限公司西北油田分公司石油工程技术研究院。本文件主要起草人：杨良杰、张向农、高强、耿安然、郭文军、严海芬、刘洪霞、陈武宁、王静、薛建强、王林平、魏立军、周非、葛永广、赵卫东、田春雨、关俊岭、赵毅。本文件及其所代替文件的历次版本发布情况为：2016年首次发布为SY/T73192016;一一本次为第一次修订。Il气田生产系统节能监测规范1范围本文件规定了气田采气、集输、净化处理、气田水回注、供配电等生产系统及主要耗能设备的节能监测项目与指标要求，描述了相应的测试方法和监测结果评价方法。本文件适用于气田采气、集输、净化处理、气田水回注、供配电等生产系统及主要耗能设备的节能监测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注FI期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15913风机机组与管网系统节能监测GB/T16664企业供配电系统节能监测方法GB/T16665空气压缩机组及供气系统节能监测GB/T16666泵类液体输送系统节能监测GB17167用能单位能源计量器具配备和管理通则GB18613电动机能效限定值及能效等级GB19153容积式空气压缩机能效限定值及能效等级GB19761通风机能效限定值及能效等级GB19762清水离心泵能效限定值及节能评价值GB20052电力变压器能效限定值及能效等级GB/T20901石油石化行业能源计量器具配备和管理要求GB24500工业锅炉能效限定值及能效等级GB24848石油工业用加热炉能效限定值及能效等级GB/T31453油田生产系统节能监测规范GB/T33653油田生产系统能耗测试和计算方法GB/T33754气田生产系统能耗测试和计算方法3术语和定义GB/T31453和GB/T33754界定的以及下列术语和定义适用于本文件。3.1节限定值limitedvaluesformonitoringandtestingofenergyconservation在标准规定测试条件下，耗能设备或系统运行时节能监测指标所允许的最低保证值，简称限定值。来源：GB/T314532015,3.13.2节能监测节能评价值evaluatingvaluesformonitoringandtestingofenergyconservation在标准规定测试条件下，耗能设备或系统达到节能运行的节能监测指标最低保证值，简称节能评价值。来源：GB/T314532015,3.23.3节流损失率lossrateofthrottling泵由于节流造成的压力损失与泵出口压力的比值。3.4回流损失率lossrateofbackflow泵由于打回流造成的功率损失与驱动泵的电动机输入功率的比值。4监测项目与指标要求4.1 采气系统4.1.1 天然气压缩机组监测项目与指标要求应符合表1的规定。表1天然气压缩机组监测项目与指标要求驱动机类型压缩机类型监测项目指标D1500500<D,1000D1>1000燃气发动机或燃气轮机-机组效率%限定值刈62023节能评价值>2027电动机离心式压缩机机组效率%限定值>505560节能评价值N5560265往复式压缩机限定值5560>65节能评价值N657072螺杆式压缩机限定值>5055>60节能评价值255£60265注：Dl为压缩机组驱动机的额定功率，单位为千瓦（kW）.4.1.2 抽油机排液采气系统监测项目包括系统效率、电动机功率因数、平衡度。系统效率指标要求应符合表2的规定，电动机功率因数、平衡度应按GB/T31453规定的机械采油系统抽油机电动机功率因数、平衡度指标要求执行。表2抽油机排液采气系统效率指标要求监测项目限定值节能评价值系统效率$26>204.2 集输系统4.2.1 加热炉监测项目与指标要求应符合表3的规定。表3加热炉监测项目与指标要求监测项目指标D2<200200D2<500D2妾500热效率%限定值272>7476节能评价值7828082空气系数限定值W2.22.02.0排烟温度C限定值200200180炉体外表面温度与环境温度差值eC限定值15注：Dz为加热炉额定功率，单位为千瓦（kW）。4.2.2 天然气压缩机组监测项目与指标要求应符合表1的规定。4.3 净化处理系统4.3.1泵机组监测项目与指标要求应符合表4、表5的规定。有调速的泵机组不应采取节流或回流措施。表4泵机组（输送介质为非黏性液体）监根项目与指标要求监测项目指标Qi55<Q,2020<Q,6060<Q200200<Q,800Q,>800机组效率（无调速）%限定值2353404625226066节能评价值2473522586469274机组效率（有调速）限定值230235240247355260%节能评价值2404525025526268节流（回流）损失率%限定值Wlo注1：非黏性液体指运动黏度不大于IOXlO-11）2/s的液体。注2:Ql为泵额定排量，单位为立方米每小时表5泵机组（输送介质为黏性液体）监测项目与指标要求监测项目指标Q55<Q12020<Q6060<Q,200Q1>200机组效率（无调速）%限定值二3036EO46>52节能评价值±383455035964机组效率（有调速）%限定值32530J354048节能评价值23340245252>60节流（回流）损失率%限定值10注1：黏性液体指运动黏度大于IOXIOm2/s的液体。注2:Q,为泵额定排量，单位为立方米每小时（m，h）。1.1.2 锅炉监测项目与指标要求应符合表6的规定。表6锅炉监测项目与指标要求监测项目指标D31.41,4<D1282.8<D34.24.2<D37.0D3>7.0热效率%限定值>85去86>878889节能评价值>878889>90291排烟温度C限定值W160空气系数限定值31.6炉侧表面温度C限定值50炉顶表面温度限定值70注：D3为锅炉额定功率，单位为兆瓦(M%)。1.1.3 导热油炉监测项目与指标要求应符合表7的规定。表7导热油炉监测项目与指标要求监测项目指标D42.52.5<D455<D48D4>8热效率%限定值>828486>88节能评价值284N868890空气系数限定值1.61.61.41.4排烟温度C限定值200200160160炉体外表面温度限定值50注：D4为导热油炉额定功率，单位为兆瓦(MW)。1.1.4 空冷器监测项目与指标要求应符合表8的规定。表8空冷器监测项目与指标要求监测项目指标Q,<20X10Q,>20X10*单位供风量电耗kWh10*mj限定值0.950.85节能评价值0.800.70注：Q,为空冷器额定风量，单位为立方米每小时(m"h).1.1.5 3.5风机监测项目与指标要求应按GB/T15913的规定执行。1.1.6 空气压缩机组监测项目与指标要求应按GB/T16665的规定执行。1.1.7 天然气压缩机组监测项目与指标要求应符合表1的规定。4.4 气田水回注系统Pl注泵机组监测项目与指标要求应符合表9的规定
