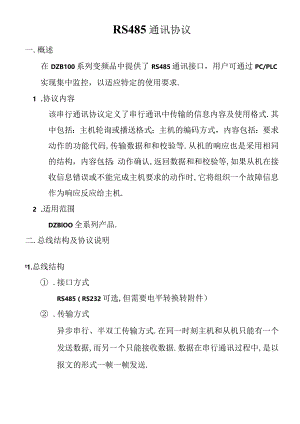

RS485通讯协议一.概述在DZB100系列变频品中提供了RS485通讯接口，用户可通过PC/PLC实现集中监控，以适应特定的使用要求.1 .协议内容该串行通讯协议定义了串行通讯中传输的信息内容及使用格式.其中包括：主机轮询或播送格式；主机的编码方式，内容包括：要求动作的功能代码,传输数据和和校验等.从机的响应也是采用相同的结构，内容包括：动作确认,返回数据和和校验等,如果从机在接收信息错误或不能完成主机要求的动作时,它将组织一个故障信息作为响应反应给主机.2 .适用范围DZBlOO全系列产品.二.总线结构及协议说明t1.总线结构 .接口方式RS485（RS232可选,但需要电平转换转附件） .传输方式异步串行、半双工传输方式.在同一时刻主机和从机只能有一个发送数据,而另一个只能接收数据.数据在串行通讯过程中,是以报文的形式一帧一帧发送.单主站系统,最多32个站,其中1个站为主机、31个站为从机.从机地址的设定范围为广31,O为播送通讯地址.网络中的从机地址必须是唯一的.点对点方式实际是作为单主多从拓朴方式的一个应用特例,即一个从机的情况.2.协议说明DZBlOO系列变频器通讯协议是一种串行的主从通讯协议,网络中只一个设备（主机）能够建立协议其它设备（从机）只能通过提供数据响应主机的查询/命令,或根据主机的命令/查询做出相应的动作.主机在此处指个人计算机（PC）、工控机和可编程限制器（PLC）等,从机指变频器.主机既能对某个从机单独访问,又能对所有的从机发布播送信息.对于单独访问的主机查询/命令,从机都要返回一个信息；对于主机发出的播送信息,从机无需反应响应给主机.（1） .数据格式1位开始位、8位数据位、1位校验位、1位停止位（2） .波特率1位/秒）设定范围：1200、2400>4800（3） ,通讯方式采用主机“轮询”，从机”应答点对点通讯,利用变频器键盘设置变频器串行接口通讯参数,包括本机地址、波特率.（4） .报文结构每个报文共11个字节,包括：字头、和校验、命令认可、通信地址、运转命令、参数数据.报文数据格式属于16进位制，AScIl的信息字符意义：“09”,"AF”每个16进位制代表每个ASCII的信息字符.例如:字符012345789ABCD-FASCII码30313233343536373839414243V444546（5） .数据帧指令格式示意表字头和校验命令认可通讯地址运转命令参数数据单字节单字节单字节>双字节双字节四字节16进位16进位16进位10进位ASCII10进位ASCII16进位ASCII.限制频率指令：c、S、A、UU、MM、FFFFC:频率限制命令字头43HS:和校验03HA:命令认可01H：单一台02H：所有联机变频器UU:通讯地址设定范围:00-31由2个ASCII码组成MM：运转命令（X为无定义）X0:停止（SToP）XI:正转运转（FWD）X2:停止（SToP）X3：反转运转（REV）X4>X5:点动正转（FWD）%X6、X7：点动反转（REV）X8：异常后复位（RESET）FFFF:频率指令，由4个ASCII码组成设定范围0000-4000代表的设定频率值HZ=例：1234=（假设为H系列那么为1234HZ）从机响应：C、S、B、UU、MM、FFFFC：限制命令字头43HS:和校验03HB:回复认可（X为无定义）X0：停止XI：正转运行X2：停止X3:反转运行X4、X5:点动正转X6、X7：点动反转X8:异常后复位FFFF:频率指令（同上）.参数设定命令：P、S、A、UU、NN、DDDDP：参数设定命令字头50HS:和校验03HA：命令认可OlH:单一台UU:通讯地址设定范围：0031由2个ASCII码组成>NN：参数号设定范围：0080由2个ASCII码组成DDDD:参数资料由4个ASGl码组成从机响应：P、S、B、UU、NN、DDDDP：参数设定命令字头50HS：和校验03HB:回复认可06H：正确07H：错误UU:通讯地址响应范围：00-31由2个ASCII码组成NN:参数号响应范围：0080由2个ASCII码组成DDDD:参数资料.参数读取命令P、S、A、UU、NNP：读取参数命令字头50HS:和校验03H$A:命令认可OlH:单一台UU:通讯地址设定范围：00-31由2个ASCII码组成NN:参数号设定范围：00-80由2个ASCII码组成从机响应：R、S、B、UU、NN、DDDDR:读取命令字头52HS：和校验03HB:回复认可06H:正确07H：错误UU:通讯地址响应范00-31由2个ASCII码组成NN：参数建：响应范围：0080由2个ASCII码组成DDDD:参数资料.变频器状态读取命令Q、S、A、UU、NNQ：询问命令字头51HS：和校验03HA：命令认可01H：单一台UU:通讯地址设定范围：OOHl由2个ASCII码组成NN:读取变频器状态由2个ASQl码组成(X为无定义)X0：频率指令XI：输出频率X2：输出电流X3：运转命令,变频器状态及异常代码从机响应：Q、S>B、UU、NN、ABCDQ：询问命令字头51HS：和校验03HIB:命令认可06H:正确07H:错误UU:通讯地址响应范围：00-31由2个ASCII码组成NN:=00频率指令=ABCD(HZ)=01输出频率=ABCD(HZ)=02输出电流=ABCD（八）=03运转命令,变频器状态及异常代码A：运转命令：0.停止1正转运行2.停止3反转运行4、5点动正转运行6、7点动反转运行8-异常后复位B:变频器状态（二进制码对应）CD：异常代码OO无异常记录01-过电流（E009）0203过电压（EOOA）04过热（EOOE）05过负载（E008）06过负载1（E007）07.外部异常（EOOD）08CPU异常1（E012）09-CPU异常2（E015）10硬件保护异常（E014）11-12加速中过电流（EOO4）减速中过电流（EOO6）14运转中过电流（E005）15.接地保护或保险丝熔断（E017）16低电压（EOOl）”低电压1（EOOl）18-CPU异常2（CF2）19-BB中（暂时中断）（E016）20过转矩2（E013）21保22保三.使用范例1 .将1号变频器按频率正转运行主机发送帧：43,03,01,30,31,30,31,30,33,45,38主机响应帧:43,03,06,30,31,30,31,30,33,45,382 .将2号变频器加速时间改为15秒主机发送帧：50,03,01,30,32,31,30,30,30,39,36从机响应帧:50,03,06,30,32,31,30,30,30,39,363 .读取3号变频器点动频率设定值主机发送帧:52,03,01,30,33,32,33,30,30,30,30从机响应帧:52,03,06,30,33,32,33,30,30,36,34（3号变频器点动频率值为）
