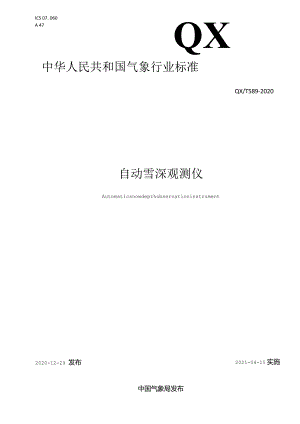

ICS 07. 060A 47QX中华人民共和国气象行业标准QX/T589-2020自动雪深观测仪Automaticsnowdepthobservationinstrument2020-12-29 发布2021-04-15实施中国气象局发布目次前言皿1 范围12 规范性引用文件13 术语和定义14 分类与组成241分类242组成25技术要求一2a1结构、工艺与外观252测量性能3S3功能354安全r55时钟误差.S6电源S7功耗6S8支架自59环境适应性510电磁抗扰度6511可靠性i512设计寿命86试验方法861试验室环境条件862试验仪器仪表863结构、工艺与外观864测量性能865功能966安全1067时钟误差1068电源1069功耗11610支架11611环境适应性11612电磁抗扰度12613可靠性12614设计寿命1277.1出厂检验13Z2型式检验148标志、包装、运输和贮存1481标志1482包装1483运输1484贮存.9产品成套性15参考文献16前言本标准按照GB/TL12009给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会(SAC/TC507)提出并归口。本标准起草单位：河北省气象技术装备中心、航天新气象科技有限公司、中国华云气象科技集团公司。本标准主要起草人：关彦华、刘文忠、刘宇、梁如意、张春雷、冯冬霞、花卫东、王柏林、张婷、王彦军、张国华、刘阳、刘芳、辛小为。自动雪深观测仪1三l本标准规定了自动雪深观测仪的分类与组成、技术要求、试验方法、检验规则以及标志、包装、运输、贮存和产品成套性。本标准适用于采用激光和超声波测距原理的自动雪深观测仪的设计、生产和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db:交变湿热（12h十12h循环）GB/T2423.5-2019环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.7-2018环境试验第2部分：试验方法试验加：粗率操作造成的冲击（主要用于设备型样品）GB/T2423.102019环境试验第2部分：试验方法试验Fe：振动（正弦）GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T42082017外壳防护等级（IP代码）GB4三12007测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6587-2012电子测量仪器通用规范GB/T11463-1989电子测量仪器可靠性试验GB/T 17626. 2-2018GB/T 17626. 4 - 20 1 8GB/T 17626. 5-2019GB/T 17626. 6 2017电磁兼容试验和测量技术 电磁兼容试验和测量技术 电磁兼容试验和测量技术 电磁兼容试验和测量技术静电放电抗扰度试验电快速瞬变脉冲群抗扰度试验浪涌（冲击）抗扰度试验射频场感应的传导骚扰抗扰度电磁兼容性要求 第1部分：通用要GB/T18268.12010测量、控制和实验室用的电设备求QX/T434-2018雪深自动观测规范QX/T5202019自动气象站3术语和定义下列术语和定义适用于本文件。3 .1雪深snowdepth积雪表面到下垫面的垂直深度。GB/T35229-2017,定义3.13.2自动雪深观测仪automaticsnowdepthobservationinstrument对雪深自动观测并进行数据处理、存储和传输的仪器。3.3激光测距传感器IaSerrangingsensor利用发射的激光波束遇到目标物反射特性进行距离测量的装置。3.4超声波测距传感器ultrasonicrangingsensor利用发射的超声波波束遇到目标物反射特性进行距离测量的装置。3.5测量盲区measurementblindzone测距传感器不能进行可靠测距、位于测距传感器近前方的一片区域。注：测量自区通常用从测距传感器减应部分到能够开始可靠测距的位置的距离来表示I4分类与组成4 1分类按测量原理将自动雪深观测仪分为下列两类：激光自动雪深观测仪；一一超声波自动雪深观测仪。4.29自动雪深观测仪由硬件和软件两部分组成：硬件部分：激光测距传感器或超声波测距传感器、采-集器、通信控制器、电源和支架；一一软件部分：观测数据的采集软件和应用软件。5技术要求5 1结构、工艺与外观6 1.1结构应符合下列要求：机械结构应利于装配、调试、检验、包装、运输、7 一安装、维护等；各零部件间的连接电缆柔软、屏蔽；二二各零部件、支架和整机牢固可靠，安装方便。8 1.2工艺应符合下列要求：各零部件接口部分做防水处理；二各零部件进行防盐雾、防潮湿、防霉菌处理：一一支架、安装连接件、金属机壳表面进行防锈和耐腐蚀涂层处理。5L3外目应符合下列要求：整机外观几何形状和尺寸符合产品设计要求，表面光沽，无损伤、无形变、无气泡、无开裂、无涂层嗨：一一各机械部件、零件表面无污染、无毛刺、无锈蚀，弯曲部位无裂纹或裙皱；产品商标印记、字符和代码完整、清晰、牢固；操作部分不应有迟滞、卡死、松脱等。5.2次量性能应符合下列要求：测量范围：OCm-150cm（可根据服务需求或历史最大雪深情况扩展）；=I分辨力：0.1cm;最大允许误差：±1ib5.3功能531数据采样应符合QX/T4342018中4.5的要求。5.3.2算法和数据质量控制应符合QX/T434-2018中4.6的要求。533数据存储和传输5331应能存储不少于最近18Od的分钟数据文件，存储的分钟数据项目见表1。53.3.2数据传输应符合QX/T434-2018的5.L4的要求，传输的分钟数据文件的数据总长度为60个字节，包括分钟观测数据和状态信息，存储格式为ASCII码，由表1所列内容组成，各项目之间用空格分隔，每个项目采用定长方式，长度不足高位补：表1分钟目次数据与状态信息记录格式序号项目Byte说明1雪深数据识别符2以"SD”表示2标识5台站编号3时间12数据采样的时间（年、月、口、时、分），格式东例：201009081610I初始高度5单位：mm,激光测距传感器或超声波测距传感器测量起始点矩离基准面的垂直高度，取1位小数，扩大IO倍5当前高度53位：mm,激光测距传感器或超声波测距传格器测量起始点距离被测面的垂直高度，取1位小数，犷大10倍6雪深4单位：cm,积雪垂直深度，取1位小数，扩大10倍7雪深质量标识1按数据质量控制标识规定表示表1分钟观测数据与状态信息记录格式（续）序号项目字长Byte说明8采集器工作温度4单位：C,取1位小数，扩大10倍，笫1位为符号位，后3位为数据位9采集器工作电压3单位：V,取1位小数，扩大10倍10传感器工作状态200-正常，其他故障码，由具体产品规定11附加项4扩展预留12回车换行25.3.4终端操作命令基本终端操作命令应符合表2要求。表2终端操作命令35Wf,命令符说明读取分钟数据GMSD不带参数，下载自动雪深观测仪所记录的最新分钟观测记录数据参数为：开始时间、结束时间，下载指定时间范围内的分钟观测记录数据参数为：开始时间n,下载指定时间开始的n条分钟观测记录数据开始时间、结束时间格式：YYYYMMDDHH=MM响应的观测数据及排列顺序见表1.读取/设置时间DATETI肌IE参数：YYYY-MM-DHDH：MM:SSC年一月一日时一分一秒）?例：若对自动雪深观测仪设置的日期为2020年5月6日7时04分36键入命令为：DArETlME2020050607:（M:36;/返回值：CF）表示设置失败，CT）表示设置成功若日期时间为2020年4月30日13时04分16秒，读取自动雪深观测fi'.直接键入命令：DATETIME：/,正确返回值为2020043013:04:160读取/设置台站编号ID参数：台站编号（5位数字或字母）示例：若所属气象观测站的编号为58474,则键入命令为：ID58474;/返回值：CF）表示设置失败，CT）表示设置成功若自动雪深观测仪中的台站编号为B5890,直接键入命令：ID:/正确返回值为：VB5890>.读取/设置通信参数SETCO岛4参数：波特率数据位奇偶校验停止位示例：若自动雪深观测仪的波特率为9600bps,数据位为8,奇偶校验为无，停止位为1,则键入命令为：SETCOM96008N1;/返回值：CF）表示设置失败，CT）表示设置成功若为读取自动雪深观测仪的通信参数，直接键入命令：SETCOM;/正确返回值为：<96008N复位RESET示例：RESET;/返回值：CF）表示复位失败。表2终端操作命令（续）命令符说明读取/设置初始高度SENHISD参数：初始高度值（5位数字）示例：若初始高度为1555mm,则键入命令为：SENIiSD1555;/返回值：CF）表示设置失败，CT）表示设置成功若为i卖取初始高度，直接键入命令：SENHISD;/正确返回值为：V1555>:535设备状态信息应采集、存储和输出下列设备状态信息：一一激光测距传感器或超声波测距传感器工作状态；工一采集器工作温度；一一采集器工作电压。536远程言制应具有下列功能：系统参数设置；嵌入式软件升级。5.4安全541安全标志应符合下列要求：交流电源机箱门上、交流电端子旁应标有危险警示标志，标志符号符合GB4三12007中一表1的要求：一一交流电源断开装置上清晰标示“通CoN）”位和“断（OFF）一位；耐久性应符合GB4793.1-2007中5.3的要求。5.4.2可触及零部前允许的电压限值对地的直流电压应不大于50V,交流电压应不大于30V。543介电强度交流电源输入端与地（机壳）之间应能承受1500V交流电压。544断开装置交流电源输入端应具有断开装置。5. 5时钟误差应有时钟同步功能，内部时钟每30d累计最大误差应不超过±15So1 .6蟒5 61直流电源应适应9V15V电压范围。5. 6.2交流电源应符合下列要求：电压：220×0±10%)V;频率：50X0+5%)也5.6.3蓄电池5631应采用12V的蓄电池，并具有交流电、太阳能、风力发电等充电系统。5.6.3.2续航时间应符合下列要求：采用交流电
