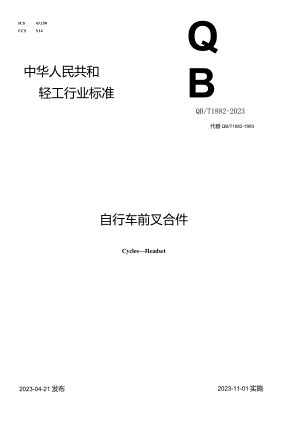

    ICSCCS43.150Y14QB中华人民共和轻工行业标准QB/T1882-2023代替QB/T1882-1993自行车前叉合件CyclesHeadset2023-04-21 发布2023-11-01实施中华人民共和国工业和信息化部发布目次前言II1范围12规范性引用文件13术语和定义14产品分类、型式和规格及代号15 要求IO6 试验方法117 检验规则178 标志199包装、运输和贮存19附录A(规范性)前叉锁母、螺纹上挡米制和英制螺纹20附录B(资料性)检测器具21本文件按照GB/Tl.l2020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。本文件代替QB/T1882-1993自行车前叉合件,与QB/T1882-1993相比,除结构调整和编辑性改动外,主要技术变化如下:a)更改了产品分类、型式和规格(见4.1,1993年版的第3章);b)增加了产品代号(见4.3);c)删除了尺寸精度(见1993年版的4.1);d)更改了零件滚道圆跳动量要求(见5.25.4,1993年版的4.34.5);e)删除了螺纹精度(见1993年版的4.6);f)更改了零件表面硬度要求(见5.5,1993年版的4.9);g)增加了钢球压碎负荷的要求和试验方法(见5.6、6.6);h)更改了零件韧性要求(见5.7,1993年版的4.10);i)增加了前叉锁母、顶盖组件的紧固扭矩的要求和试验方法(见5.8、6.8);j)增加了抗压强度的要求和试验方法(见5.9、6.9);k)增加了耐磨性能的要求和试验方法(见5.10、5.10);D更改了电镀质量要求(见5.11.1,1993年版的4.7);m)增加了电泳质量的要求和试验方法(见5.11.3、6.11.3);n)增加了铝合金件阳极氧化质量的要求和试验方法(见5.11.4、6.11.4);0)增加了检测设备和器具(见6.12);p)更改了检验规则(见第7章,1993年版的第6章);q)更改了标志,包装、运输和贮存(见第8章和第9章,1993年版的第7章);r)删除了附录A光滑量规(见1993年版的附录A);s)增加了附录A前叉锁母、螺纹上挡米制和英制螺纹(见附录A)。本文件由中国轻工业联合会提出。本文件由全国自行车标准化技术委员会(SAC/TC155)归口。本文件起草单位:宁波恒隆车业有限公司、宁波巨隆机械股份有限公司、名震实业控股集团有限公司、句容志新精密五金零件有限公司、天能电池集团股份有限公司、上海协典科技服务有限公司、广州市银三环机械有限公司、天津爱赛克车业有限公司、台州市产品质量安全检测研究院、昆山海关综合技术服务中心、全国自行车标准化中心。本文件主要起草人:胡如科、阮立、徐芸莉、陈建龙、贾刚、徐利勇、楼毅、张天任、王进源、袁兴启、梁玲根、王润东。本文件及其所代替文件的历次版本发布情况为:1983年首次发布为GB3570-1983自行车前叉合件,1993年第一次修订为QB/T1882-1993;本次为第二次修订,自行车前叉合件1范围本文件规定了自行车前叉合件的产品型式、规格尺寸、代号、要求,描述了相应的试验方法,规定了检验规则、标志、包装、运输和贮存的内容,同时给出了便于技术规定的产品分类。本文件适用于QB/T1714描述的自行车所用的前叉合件的设计、生产、检验与销售。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注H期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T12742自行车检测设备和器具技术条件QB/T1217自行车电镀技术条件QB/T1219自行车表面氧化处理技术条件QB/T1220自行车米制螺纹和量规QB/T1221自行车英制螺纹和量规QB/T1714自行车命名和型号编制方法QB/T1894自行车钢球QB/T2183自行车电泳涂装技术条件QB/T2184自行车铝合金件阳极氧化技术条件3术语和定义本文件没有需要界定的术语和定义。4产品分类、型式和规格及代号4.1 产品分类按不同的组装方式和结构形式分为螺纹外露式前叉合件、螺纹半隐式前叉合件、非螺纹外露式前叉合件、非螺纹半隐式前叉合件和非螺纹全隐式前叉合件;按不同的非螺纹前叉合件配用的顶盖组件分为内塞式顶盖组件和星形螺母式顶盖组件。4.2 型式和规格4.3 2.1螺纹外露式前叉合件螺纹外露式前叉合件的示例见图1,规格尺寸见表1和表2。标引序号说明:1一一前叉锁母:2灯架或止动垫圈;:累纹上挡;4一球架:5上碗:(下碗:架:8一一下挡:前叉锁母对边尺寸:D前叉锁母与螺纹上挡的螺纹;d前叉锁母内孔直径;d2上碗、下碗与车架前管配合的外径;d3下挡内径;H1上配合高度;H下配合高度。图1螺纹外露式前叉合件表1外露式前叉合件的规格尺寸单位为亳米类别规格尺寸米制英制DM26×1-6H¼28×1-6HM32×1-6HBl.005-24-6HBl.125-26-6HBl.250-26-6Hdi22.12125.1402128,1*22.3严25.5/28.762130.0/043l.T,%37.;OE必2ff颤触成33心”32、34、36螺纹M26X1-6H、BLOO5-24-6H满足QB1220和QB1221的要求,螺纹M28X1-6H、M32X1-6H、Bl.125-26-6H和BL250-26-6H满足附录A的要求前叉锁母采用六角或八角形状4.2.2螺纹半隐式前叉合件螺纹半隐式前叉合件的示例见图2,规格尺寸见表1和表2,dz和ch见表3。标引序号说明:前叉锁母;4灯架或止动垫圈;3螺纹上挡:4求架:5上碗:6下碗:7球架;8访尘圈:(下挡;B前叉锁母对边尺寸;D前叉锁母与螺纹上挡的螺纹;dt一一前叉锁母内孔直径d碗、下碗与车架前管配合的外径;d下挡内径;H1上配合高度:H2下配合高度。图2螺纹半隐式前叉合件表2螺纹前叉合件配合高度尺寸单位为毫米配合高度螺纹外露式前叉合件螺纹半隐式前叉合件Hi224052L5产H2106954.5广表3半隐式前叉合件的规格尺寸单位为亳米类另U规格尺寸dz41.40.100.50.6丁叫56.0.12xd327.0J30<om,33a”39.8J4.2.3非螺纹外露式前叉合件非螺纹外露式前叉合件的示例见图3,规格尺寸见表1和表4。表4非螺纹前叉合件的规格尺寸单位为亳米规格尺寸26. 2021> 28.2 、32.20225.602R 28.80021、32. 2.0. 2标引序号说明:1内塞式顶盖组件或星形螺母式顶盖组件;2防尘盖:-3一一楔形垫圈:螺纹上挡:!挡防尘圈;6一一球架:7一上碗:8下碗:g球架:10下挡防尘圈:11下挡;d2上碗、下碗与车架前管配合的外径:Cl下挡内径:th防坐盅内径:H上配合高度:H2下配合高度。注:用、HZ2尺寸由车把、车架和前叉的配合尺寸确定。图3非螺纹外露式前叉合件4.2.4非螺纹半隐式前叉合件非螺纹半隐式前叉合件的示例见图4,规格尺寸见表4,d2和d3见表3。标引序号说明:内塞式顶盖组件或星形螺母式顶盖组件:2防尘盖:O型圈:4一一楔形垫圈;!防尘圈;6轴承(或球架):7一上座圈;下座圈:9一一轴承(或球架);10肩座圈;,启座圈内径:d,一一防尘盖内径:上d座圈、下座圈与车架前管配合的外径;H上配合高度;H2下配合高度。注:H、比尺寸由车把、车架和前叉的配合尺寸确定。图4非螺纹半隐式前叉合件4.2.5非螺纹全隐式前叉合件非螺纹全隐式前叉合件的示例见图5,规格尺寸见表4和表5,d3见表3。标引序号说明:1内塞式顶盖组件或星形螺母式顶盖组件;2防尘盖;O型圈;4=防尘圈;:内垫圈;6楔形垫圈:抽承:8一轴承:s有座圈:1育座圈内径:d4一防尘盖内径:ds轴承外圈外径;H上配合高度;HZ下配合高度。注:Hi、H2尺寸由车把、车架和前叉的配合尺寸确定。图5非螺纹全隐式前叉合件表5非螺纹全隐式前叉合件的规格尺寸单位为亮米规格尺寸38.0%s>41.8%s>47.0s、52.004.2.6内塞式顶盖组件非螺纹前叉合件内塞式顶盖组件的示例见图6。外螺杆。标引序号说明:I=顶盖:2上挡块:内塞:固定圈:5下挡块:(预紧螺栓;图6内塞式顶盖组件4. 2.7星形螺母式顶盖组件非螺纹前叉合件星形螺母式顶盖组件的示例见图7。标引序号说明:1 防水盖;2=顶盖;3垫圈;预紧螺杆:5星形螺母,图7星形螺母式顶盖组件4.2.8车灯架螺纹前叉合件的车灯架示例见图8,规格见表6。单位为亳米标引序号说明:d6与螺纹前叉立管配合圆内径;LmaX与螺纹前叉立管槽底配合尺寸。图8车灯架4.2.9止动垫圈螺纹前叉合件的止动垫圈示例见图9,规格尺寸见表6。单位为毫米标引序号说明:de与螺纹前叉立管配合圆内径;LmX与螺纹前叉立管槽底配合尺寸。图9止动垫圈表6螺纹前叉合件车灯架和止动垫圈规格尺寸单位为空米零件名称米制英制d6Lmaxt16Lmax26.525.226.024.5车灯架、止动垫圈28.527.229.027.632.531.232.230.84.3产品代号4.3.1 概述自行车前又合件的产品代号由型式代号(见4.3.2)、规格代号(见4.3.3)和设计序号(见4.3.4)组成,产品代号的形式如下:I设计序号;号;型式代号示例1:YW430XM26-02:螺纹外露式前叉合件,上碗、下碗与车架前管配合的外径尺寸为630.Omln,前叉锁母与螺纹上挡的螺纹规格为M26X1-6H,第2次设计。示例2:FBZo41.4×026.2:非螺纹半照式前叉合件,轴承结构,上座圈、下座圈与车架前管配合的外径尺寸为41.4mm,防尘盖内径的公称尺寸为626.2mm,第1次设计。4.3.2 型式代号型式代号由产品的基本型式代号和轴承代号(如果有)两部分组成,分别用大写汉语拼音字母表示,两者之间用“/”隔开,见表7。表7前叉合件型式代号基本型式型式代号球架结构轴承结构螺纹外露式前叉合件YW螺纹半隐式前叉合件YB非螺纹外露式前叉合件FW非螺纹半隐式前叉合件
