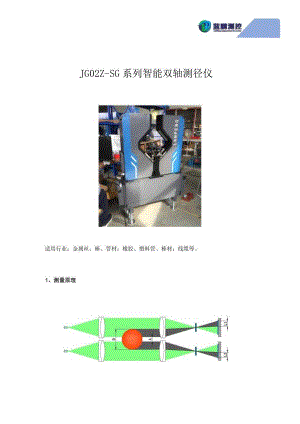

JG02Z-SG系列智能双轴测径仪.docx

JG02Z-SG系列智能双轴测径仪适用行业：金属丝、棒、管材；橡胶、塑料管、棒材；线缆等。1、测量原理2、测头的布置形式3*1、3、功能：普通型双轴测径仪：*实时、连续、非接触测量：实时两个直径值，数据刷新广10次/秒可设置。*PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。*输出接口：模拟量0-10V.420mA智能型双轴测径仪* 高精度CCD芯片* 实时、连续、非接触测量：实时显示测量值，数据刷新110次/秒可设置。* 数据存储功能* 手机APP远程监控* 手机APP保修功能* 无线通讯功能* PID控制：实时反馈，实现工业现场闭环控制。* 多个产品的提前预设* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。接口形式：模拟量0-10V4-20mA/数字接口RS42RS485/USB接口4、应用范围及设备配置：设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。5、可选外部配置:外接显示屏：选配一个外接数码管显示屏, 可以在远端观察测量数据支杆及底座：电动调高底座或手动调高底座二选一6、技术参数：型号测量范围(mm)轧材直径(mm)测量精度(mm)重复性(mm)测量频率(Hz)外形尺寸重量JG02Z-SG10020-10035-85+0.020.012000780X250×730125JG02Z-SG15020-15035-135+0.030.012000840X250×800150JG02Z-SG1650-1650.5-150+0.030.012000840X350×800180JG02Z-SG18555-18570-170±0.030.012000900X250×850180JG02Z-SG235105-235120-120±0.030.0120001000X250×950200JG02Z-SG285155-285170-270±0.030.0120001000X250×950210
