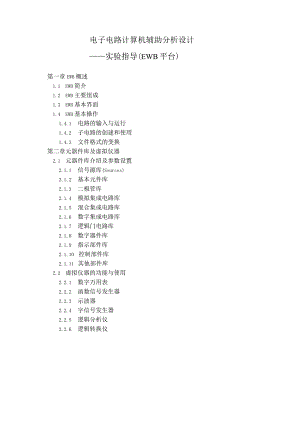

电子电路计算机辅助分析设计实验指导(EWB平台)第一章EWB概述1.1 EWB简介1.2 EWB主要组成1.3 EWB基本界面1.4 EWB基本操作1.4.1 电路的输入与运行1.4.2 子电路的创建和使用1.4.3 文件格式的变换第二章元器件库及虚拟仪器2.1 元器件库介绍及参数设置2.1.1 信号源库(Sources)2.1.2 基本元件库2.1.3 二极管库2.1.4 模拟集成电路库2.1.5 混合集成电路库2.1.6 数字集成电路库2.1.7 逻辑门电路库2.1.8 数字器件库2.1.9 指示部件库2.1.10 控制部件库2.1.11 其他部件库2.2 虚拟仪器的功能与使用2.2.1 数字万用表2.2.2 函数信号发生器2.2.3 示波器2.2.4 字信号发生器2.2.5 逻辑分析仪2.2.6 逻辑转换仪第三章EWB分析方法3.1 EWB仿真的基本过程3.2 分析方法的参数设置3.3 分析方法第四章EWB应用实例第一章绪论1第二章元器件库及虚拟仪器11第三章EWB分析方法26第四章EWB应用实例35实验一场效应管放大电路40实验二共射一共集放大电路41实验三差动放大电路43实验四负反馈放大电路45实验五低频功率放大电路设计46实验六数字电路基本实验49实验七数字电路综合实验一数字钟设计52第一章EWB概述1. 1EWB简介EWB是一种电子电路计算机仿真设计软件，被称为电子设计工作平台或虚拟电子实验室，英文全称ElectronicWorkbench.EWB是加拿大InteractiveImageTechnologiesLtd.公司于1988年开发；它以SPlCE3F5为软件的核心,增强了其在数字及模拟混合信号方面的仿真功能；SPICE3F5是SPICE的最新版本。EWB建立在SPICE的基础上，具有以下的特点。1. EWB具有集成化、一体化的设计环境EWB具有全面集成化的设计环境，在设计环境中可以完成原理图输入、数模混合仿真以及波形显示等工作。当用户进行仿真时，波形图和原理图同时有效可见，当改变电路连接或元件参数时，显示的波形立即反映出相应的变化，即可以清楚地观察到具体电路元件参数的改变对电路性能的影响。2. EWB具有专业的原理图输入工具EwB提供了友好的操作界面，用户可以轻松的完成原理图的输入。单击鼠标，可以方便的完成元件的选择；拖动鼠标，就可以将元件放到原理图上。EWB具有自动排列连线的功能，同时也允许用户调整电路连线和元件的位置。3. EwB具有真实的仿真平台EWB提供了齐全的虚拟电子设备，包括示波器、函数发生器、万用表、频谱仪、和逻辑分析仪等。操作这些设备如同操作真实设备一样，非常容易。4. EWB具有强大的分析工具EwB提供了14种分析工具，利用这些工具，用户可以了解电路的工作状态，测量电路的稳定性和灵敏度。5. EwB具有完整、精确的元件模型元件及其模型在任何分析和设计中都是相当重要的。EWB提供了相当广泛的元器件，共有8000多个器件模型；而且在设计过程中，用户可以根据需要自己添加新的元器件。1.2 EWB的主要组成EWB系统的组成如同一个实际的电子实验室，主要由以下几个部分组成：元器件栏、电路工作区、仿真电源开关、电路描述区等。其标准工作界面如图IT所示。元器件栏中用于存放各种元器件和测试仪器，用户可以根据需要调用其中的元器件和测试仪器。元器件栏中的各种元器件按类别存放在不同的库中，如二极管库、晶体管库、模拟集成电路库等。测试仪器与实际的仪器具有相同的面板和调节旋钮,使用方便。电路工作区是工作界面的中心区域，它就象实验室的工作平台，可以将元器件栏中的各种元器件和测试仪器移到工作区，在工作区中搭接设计电路。连接并接好测试仪器后，单击仿真电源开关，就可以对电路进行仿真测试。打开测试仪器，可以观察测试结果；再次单击仿真电源开关，可以停止对电路的仿真测试。file Edit Circuit Analysis XindoX HelpElectronicsWorkbench日E3国0Q昌IXJ酶I爵I域Ik咽Qlal随_勺?|国图1-1 EWB的主要组成部分This is avanabl duty cycle osCiIIatoi cOnstmcted from a 055 timer By changing the Potentiomelel you can change the charge and discharge RC constants and therefore thv duly cycle.电路描述区电路描述区是EV旧系统给用户提供的一个文字区域，用户可以在电路描述区对电路的功能及仿真结果进行说明。1.3 EWB的基本界面EWB与其他的应用程序一样有一个基本界面，有标题栏、菜单栏、工具栏、元器件栏、仿真开关、暂停/恢复开关、电路工作区、状态栏及滚动条组成。下面介绍其中主要栏目。1.菜单栏菜单栏中有六个菜单项,分别是:File、Edit、Circuit、AnaIySis、Window>Helpo每个菜单项的下拉菜单中都包含若干条命令。(1) File菜单文件菜单项如图卜2所示，其中的大部分菜单项功能与一般的WINDOWS应用程序相同如(New,Open,Save,SaveAs,Print,PrintSetup,Exit)此处不在说明。恢复存盘命令(FileRevrttosaved)此命令的功能是将当前的电路恢复到最后一次存盘时的形式，执行此命令以后当前对此电路所做的全部修改被取消。输入文件命令(File/Import)用于装入SPICE(*.CIR)描述的电路文件，实现对多种电路的仿真。输出文件命令(File/Export)此命令用于将当前的电路以指定的格式输出。图1-2EWB文件菜单(2) Edit菜单Edit菜单如图1-3所示，它所包含的命令有：Cut,Copy,Paste,Delete,SelectAll,CopyAsBitmap,ShowClipboard.功能与般的WINDOWS应用程序相同,此处不再详细说明。vElectronicsWorlAenchEiIeEditQxraiitAnalysisIindowHeIP三cX黑MWAIW国团国QaIMF?|蓝；*惨值I2-gggSelectmCtrl+A|Copy&sBitmtpSho*Clipboard(3) CirCUit(电路)菜单'Electronics Workbench电成,FileEditCircuitAnalysisYindrHelp端】cu1+r卜岛I因坳Ik311H即ZlFlXPVertical>圜囱皿1«|回|-ComponentProperties.-1-2LJ_Z-J_Z-J_Z-J-Z-JCreateSubcircuit.ZoomInZoomOutCtrl+BCtrl+Ctrl+-SchematicOptions.Restrictions.Ctrl+I图IdEWB电路菜单旋转(Rotate)、水平翻转(FlipHorizontal)'垂直翻转(FliPVertiCal)命令单击需要调整位置的元件，然后选择所需的命令既可实现对所选元件的90度逆时针旋转、水平翻转或垂直翻转。元件属性命令(COnIPonentProperties)每个才 其属性的3 的对话框4Diode PropertiesLabeIIodels I Fault Display Analysis Setup Libraiy也自Ultgenerail motoro!2 national zetexModel图1-5元件属性对话框标号(Label)设置用来对电路中的元件标号进行设置；模型(MOdel)设置用来对元件模型或元件的参数进行设置;故障（FaUIt）设置用来设置元件的两个引脚之间的故障，用来仿真实际元件和电路中出现的故障；显示（DiSPIay）设置用来选择元件的标号、模型是否显示在电路图中；分析（AnalySiSSetUP）设置用来在分析电路的过程中，对元件特殊参数的设置，（并不是所有的元件都有分析设置）。创建子电路命令（CreateSubcircuit）子电路是指用户建立的一种单元电路。可以将子电路存放在用户的器件库中，在需要时调用，供电路设计和仿真时使用。该命令用于子电路的创建。放大（ZoOlnIn）缩小（ZOolnOut）命令可以对电路进行放大或缩小显示。电路选项命令（SChematiCOption）用于对电路的显示方式进行设置。单击此菜单项，即弹出如图卜6所示对话框。对话框中有三个选项卡；Grid（栅格）、Show/Hide（显示/隐藏）和FOrltS（字型）。在栅格选项卡中可以设置在电路窗口显示或隐藏点状栅格。在显示/隐藏选项卡可以设置显示或不显示某些内容如图1-6所示。在字型选项卡中可以设置元件的标号、标称值的字体和字号。PartsBinsAutohidepartsbinsKeePpartsbinpositions确定I取消图1-6电路选项对话框限制命令（Restrictions）利用限制命令,可以对元件和电路分析提出限制条件;其对话框如图1-7所示。其中Genera1（般批K目用D句-E.l段一口和一由一改一口呻一批.的生l.Ccmponents（元件限制）包括隐藏在G<Mrtl|C0-U|AM1""1T，sis（分析限制）用于对电路进彳Hc¾itWO冠I-Schematicisread-only(4) Analysis(分析)菜单'-rElectromCsWorkbench.ll、“ EIIe Edit Qircuit EaIySiS Itindow Help分析七侬圄暨topCtrX÷GF9CtrmAnalysis Options. Ctrl*YJ3C Operating PointUl ¾副2。 3 ?|ACFrequency.Traxisient.Fourier.Noi”.Dixtortion.PuMnetqrSw««p.TgopQnturQSiteqp.Pole-Iero.JransferFunction.Sensitivity.WorstCase.NonteCarlo.DisplayGraPhS图1-8EWB的分析菜单激活/停止命令(Activate/Stop)在电路工作区连接电路以后，可以利用激活命令开始仿真实验，或利用停止命令停止仿真实验。暂停或恢利用此命令亍真实验。分析选项命令(AnalySiSOptions)分析选项窗口如图9所示，可以设置各种分析的参数，以满足实际电路的仿真要求。14种分析工具EWB提供了14种分析工具，其中包括6种基本分析工具：直流分析、交流频率分析、暂态分析、傅里叶分析、噪声分析、和失真分析；4种扫描分析工具：参数扫描分析、温度扫描分析、直流和交流灵敏度分析；2种高级分析工具：极点一零点分析和传输函数分析；两种统计分析工具：最坏情况分析和蒙特卡罗分析
