DL_T2562-2022抽水蓄能电站库盆检测技术规程.docx

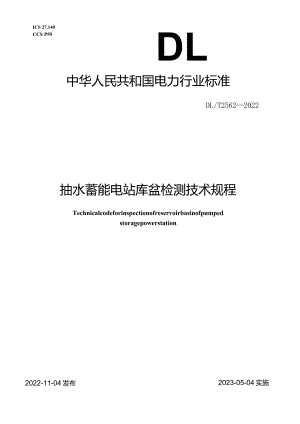

ICS 27.140CCS P59DL中华人民共和国电力行业标准DL/T25622022抽水蓄能电站库盆检测技术规程Technicalcodeforinspectionofreservoirbasinofpumpedstoragepowerstation2022-11-04发布2023-05-04实施国家能源局发布前言II1范围12规范性引用文件13 术语和定义24 基本规定25 库盆一般检查35.1 挡水建筑物35.2 泄水建筑物55.3 进/出水口建筑物65.4 孔洞封堵体75.5 库岸与库底75.6 金属结构86库盆专项检测IO6.1 挡水建筑物106.2 泄水建筑物146.3 进/出水口建筑物156.4 孔洞封堵体156.5 库岸与库底166.6 金属结构17-XX.-&-刖三本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由中国电力企业联合会抽水蓄能标准化技术委员会（CEC/TC03）归口。本文件起草单位：中国长江三峡集团有限公司、中国三峡建工（集团）有限公司、中国水利水电科学研究院、中国电建集团北京勘测设计研究院有限公司、国网新源控股有限公司、北京中水科海利工程技术有限公司、浙江长龙山抽水蓄能有限公司、中国水利水电建设工程咨询中南有限公司。本文件主要起草人：李晶华、苏立、李忠彬、黄昊、王道斌、夏世法、赵轶、田伟、潘福营、李少春、陈康、甄理、申庚午、唐小平、姚亮、李长臻、王浩、杨国良、李林扬、汪正兴、李秀琳、肖俊、邵薇薇、杨伟才、鲍志强、施椿燕、李文涛、史小勇、宋浩、于晓东、宋欣、潘茹红、曹登超。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。抽水蓄能电站库盆检测技术规程1范围本文件规定了抽水蓄能电站库盆及附属设施检测的技术要求。本文件适用于抽水蓄能电站库盆及附属设施的检查、检测。2规范性引用文件下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）GB/T531（所有部分）硫化橡胶或热塑性橡胶压入硬度试验方法GB/T1040.1塑料拉伸性能的测定第1部分：总则GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件GB/T2059铜及铜合金带材GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）GB/T3280不锈钢冷轧钢板和钢带GB/T11345焊缝无损检测超声检测技术、检测等级和评定GB/T13477.8建筑密封材料试验方法第8部分：拉伸粘结性的测定GB/T18173.2高分子防水材料第2部分：止水带GB/T21837铁磁性钢丝绳电磁检测方法GB/T26951焊缝无损检测磁粉检测GB/T26952焊缝无损检测焊缝磁粉检测验收等级GB/T50621钢结构现场检测技术标准GB/T50784混凝土结构现场检测技术标准NB/T10227水电工程物探规范NB/T35104水电工程钻孔注水试验规程NB/T35113水电工程钻孔压水试验规程NB/T47013.5承压设备无损检测第5部分：渗透检测DL/T33O水电水利工程金属结构及设备焊接接头衍射时差法超声检测DL/T835水工钢闸门和启闭机安全检测技术规程DL/T949水工建筑物塑性嵌缝密封材料技术标准DL/T1801水电金属结构及设备焊接接头相控阵超声检测DL/T5150水工混凝土试验规程DL/T5194水电水利工程地质勘察水质分析规程DL/T5215水工建筑物止水带技术规范DL/T5251水工混凝土建筑物缺陷检测和评估技术规程DL/T5259土石坝安全监测技术规范DL/T5299大坝混凝土声波检测技术规程DL/T5355水电水利工程土工试验规程DL/T5357水电水利工程岩土化学分析试验规程DL/T5358水电水利工程金属结构设备防腐蚀技术规程DL/T5362水工沥青混凝土试验规程DLZT5433水工碾压混凝土试验规程MT/T970钢丝绳（缆）在线无损定量检测方法和判定规则SL235士工合成材料测试规程SL551土石坝安全监测技术规范3术语和定义下列术语和定义适用于本文件。3. 1库盆reservoirbasin抽水蓄能电站存储水量的工程设施。3.2库岸reservoirbank抽水蓄能电站水库坝顶高程以下的边坡。3.3一般检查generalinspection采用资料调查、目测、量测和摄录等手段进行的初步检查和分析。3.4专项检测specialinspection当一般检查难以界定有无隐患或隐患程度时，采取专业化手段实施的原位检查、取样、测试分析。3.5层析成像computerizedtomography;CT利用弹性波、电磁波或电流的透射或传播原理，对被测区域进行多方位断面扫描，重建波速、能量吸收或电阻率图像的地球物理探测。4基本规定4.1 库盆检测范围应包括以下部位：a）挡水建筑物。b）泄水建筑物。c）进/出水口建筑物。d）孔洞封堵体。e）库岸与库底。0闸门及启闭机等金属结构。4.2 库盆检测内容包括一般检查和专项检测。库盆检测宜先开展般检查，当一般检查难以界定有无隐患或隐患程度时，应进行专项检测。专项检测宜选用无损检测方法，当采用有损检测方法时应经论证，专项检测完成后应及时修补。4.3 库盆检测前应编制检测大纲。库盆检测大纲应包括以下主要内容：a）工程概况。b）检测目的和要求。C）检测依据。d）检测项目、方法和工作量。e）检测人员和仪器设备。D检测进度计划。g）检测安全和防护措施。h）检测环保措施。4.4 库盆检测前应收集工程勘察、设计、施工、运行等资料，调查建筑物的环境条件、现状缺陷、用途与荷载变化、运行及维护状况、监测设施完好情况等。4.5 检测原始数据应采用专用表格记录或仪器自动记录，数据应准确、清晰和信息完整。检测过程中应同步摄录，摄录资料应清晰、完整，并标明检测时间和检测位置4.6 库盆检测完成后应及时编制检测报告，检测报告应包括以下主要内容：a）工程概况。b）检测原因。c）以往检查发现的问题处理情况。d）一般检查部位、内容和工作量，以及发现的主要问题。e）专项检测项目、方法和工作量，检测过程和检测成果。f）分析隐患危害程度，提出处理意见和建议。g）库盆总体质量评价。h）素描图、摄录资料等附件。4.7 库盆检测形成的所有记录和报告应及时存档，试样（件）应标识清楚，妥善保存。4.8 抽水蓄能电站库盆检测除应符合本文件外，尚应符合国家现行有关标准的规定。5库盆一般检查5.1 挡水建筑物5.1.1 1.1挡水建筑物按材质一般分为土石坝和混凝土坝。5.1.2 土石坝的一般检查应重点检查坝基、坝体及与其他结构连接部位等。5.1.3 土石坝的一般检查应符合表1的有关要求。表1土石坝一般检查的主要项目和检查内容主要项目检查内容坝肩绕渗、塌陷、开裂等坝体与岸坡结合部位渗水、析出物、错动、塌陷等坝基基础廊道伸缩缝错动、渗水、析出物，混凝土破损、裂缝、渗水、析出物，底板积水部位的混凝土腐蚀疏松等：未设置混凝土底板的排水廊道内基岩挤压、松动、错动等排水孔出水量、浑浊度等坝脚渗水点、析出物、渗水量及浑浊度、淘刷、沉陷等下游近坝区域涌水或渗水情况及浑浊度、析出物、河床及岸坡塌陷等坝体坝顶防浪墙伸缩缝张开、挤压、错动、充填材料流失，混凝土裂缝、破损、倾斜、沿坝轴线方向的挠曲变形等防浪墙底部与坝体防渗顶部的连接异常等表1（续）主要项目检查内容坝体坝顶路面不均匀沉陷、贯穿性裂缝；混凝土路面宽度超过0.2un的裂缝等与其他坝型连接部位开裂、不均匀沉陷、接触面渗水等上游坝面钢筋混凝土面板的面板顶部与防浪墙底部连接部位挤压破损、水平缝接缝表面止水损坏；面板隆起、破损、剥落、冻融破坏、腐蚀疏松、裂缝等；周边缝、垂直缝及水平施工缝表面止水扭曲、断裂、脱开老化、保护盖损坏及充填粉料流失、反渗冒泡等沥青混凝土面板的表面鼓包、破损、渗水、裂缝等沥青混凝土面板喷淋降温设施完好性斜墙、心墙土石坝及均质坝上游块石护坡的冒泡、反渗、塌陷、鼓包、塌滑、不均匀变形、堆积物、植物生长、动物洞穴等砌石护坡的开裂、凹凸，坡面塌陷、鼓包、局部滑坡、渗水湿润等下游坝面排水反滤系统的排水通畅或堵塞情况、集中渗水点、渗水及浑浊度、塌陷等植物异常生长、动物洞穴、白蚁活动等上游面止水结构破损、反渗等与其他结构顶部开裂、不均匀沉陷等连接部位下游面渗水、塌陷、结构裂缝、错动等坝内埋管与下游坝面连接部位渗水等其他相关部位异常情况5.1.4 混凝土坝的般检查应重点检查坝基、坝体及其他相关部位。5.1.5混凝土坝的一般检查应符合表2的有关要求。表2混凝土坝一般检查的主要项目和检查内容主要项目检查内容坝肩灌浆洞或排水洞衬砌混凝土错动、开裂、渗水；未衬砌洞室岩体坍塌、掉块、挤压、松动及排水孔出水情况、浑浊度、析出物等坝体与岸坡结合部位错动、脱开、渗水等坝基伸缩缝错动、渗水、析出物，混凝土破损、裂缝、渗水、析出物，底板积水部位的混凝土腐蚀疏松等基础廊道坝基排水孔出水情况、析出物、淤堵、异味情况，基岩挤压、松动、渗水、析出物等廊道两端渗水、析出物等坝趾渗漏、沉陷、冲刷等下游近坝区域渗漏、浑浊度、析出物，深覆盖层地基河岸坡涌水、细颗粒带出、塌陷等混凝土防浪墙破损、裂缝等坝顶路面混凝土破损、裂缝，门机轨道错动、变形等坝体结构缝开合、错动等与其他坝型连接部位开裂、不均匀沉陷、接触面渗水等上游坝面混凝土蜂窝、破损、冻融破坏、腐蚀疏松、裂缝及施工层面析出物，水位骤降后的反渗等表2（续）主要项目检查内容上游坝面伸缩缝开合、错动、水位骤降后的反渗等下游坝面混凝土蜂窝、破损、冻融破坏、腐蚀疏松、裂缝、渗水、湿润、析出物等施工层面渗水、析出物等伸缩缝开合、错动、渗水等坝体廊道混凝土破损、裂缝、渗水、析出物等伸缩缝开合、错动、渗水、析出物等坝体排水管出水、析出物、堵塞或缺失情况等廊道两端渗水、析出物等坝体封堵结构脱开、渗水、析出物等其他相关部位异常情况5.2 泄水建筑物5 .2.1泄水建筑物的一般检查应重点检查进水渠、控制段、泄槽段、洞身段、出口段、消能及下游防护设施等部位。
