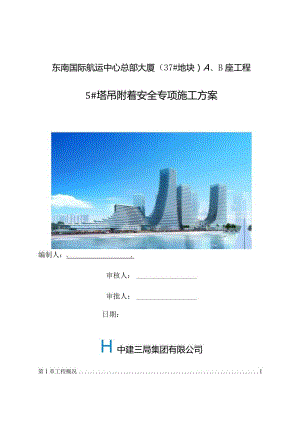

东南国际航运中心总部大厦（37#地块）A、B座工程5#塔吊附着安全专项施工方案编制人：.审核人：审批人：日期：H中建三局集团有限公司第1章工程概况11.1 工程概况11.2 塔吊的选型与布置11.2.1 影响塔吊选择的主要因数11.2.2 塔吊型号选择21.2.3 B座塔吊平面布置图31.3 塔吊附着装置概况31.4 塔吊附着顶升模拟5第2章编制依据15第3章施工计划153.1 施工进度计划163.2 设备计划163.3 材料计划16第4章施工工艺技术174.1 塔吊附着装置（附墙杆件）制作工艺174.1.1 主要材料174.1.2 加工工艺174.1.3 焊接工艺184.1.4 防腐措施194.2 塔吊附着装置安装工艺技术204.2.1 塔吊附墙装置的安装204.2.2 对安装平台的要求214.2.3 附着装置安装程序及注意事项214.2.4 塔吊附墙装置的安装验收、检测22第5章施工安全保证措施235.1 附着安装施工安全保证措施235.1.1 安全组织保障235.1.2 安全技术保障措施245.2 应急救援预案24第6章劳动力计划316.1 劳动力计划316.2 劳动力管理措施32第7章5#塔吊附着计算书327.1 参数信息327.2 支座力计算347.3 附着杆内力计算357.3.1 工作条件下附着计算367.3.2 非工作工况附着力计算367.4 附着杆强度验算377.4.1 杆件轴心受拉强度验算377.4.2 杆件轴心受压强度验算377.4.3 附着杆稳定性验算387.5 焊缝强度计算407.6 塔吊附着杆件图41第1章工程概况1.1 工程概况工程名称：东南国际航运中心总部大厦（37#地块）A、B座工程建设单位：厦门海投国际航运中心开发有限公司设计单位：中国建筑设计研究院监理单位：厦门海投建设监理咨询有限公司勘察单位：核工业华南工程勘察院施工单位：中建三局集团有限公司建机一体化单位：厦门中环建建设集团有限公司本工程位于厦门市海沧新区，西邻东屿南路，东临海沧大道。建筑功能为办公及商业。本工程（37#地块），包括A楼联检商务中心和B楼联检政务中心，地下二层为车库。37#地块用地面积53270m2,总建筑面积263680m2（不含避难层6075m2）,其中地上建筑面积约185585m2,地下建筑面积约78095m2,由总高度153.55m的A座塔楼及总高度92.03m的B座塔楼组成。基础型式（主楼）为桩筏基础，基础型式（地下车库）为桩基+防水板。其中B座高度92.03m,地下室2层，地上22层。地下2层，地下1层的层高分别为6.0m、6.1m；地上1层、25层、6层的层高分别为5.7m、4.8m、4.95m；其余层高为4.2m,屋顶机房层的标高为92.03mo5#塔吊底板的高度为12.2m,结构形式为钢管混凝土框架与钢筋混凝土核心筒组成的框架剪力墙结构，外框钢结构部分主要由外框钢管混凝土柱、H型钢梁及外挑檐组成。B楼由于施工需要共布置了3台塔吊，为4#、5#、6#塔吊，由于施工部署及进度需要，3台塔吊需要交叉顶升（或同层先后顶升），以满足施工进度需要。6号塔吊的最大顶升高度为108.95m,5号塔吊的最大顶升高度约为122m,4号塔吊的最大顶升高度为135.35mo1.2 塔吊的选型与布置1.2.1 影响塔吊选择的主要因数1、楼层最高点达92.03m,需要5#塔吊最大顶升高度约为122m。2、结构特点为核心筒内埋劲性钢柱+混凝土墙体、外筒钢框架结构、钢管柱内灌混凝土,土建核心筒外筒采用三层爬模架施工工艺，核心筒先行，钢骨柱吊装领先外筒可以附着的钢管柱楼层10层以上，且塔吊之间也要错开IOm以上，对外附塔吊的自由高度提出了较高要求。3、外框钢管柱结构平面大，外围悬挑l-4m不等，塔吊存在竖向交叉，高塔大臂与低塔拉杆或者塔帽之间需保证不小于2米的安全距离，对塔吊顶升高度要求较高。4、外框筒钢管柱考虑2层分段，最重分段约17t,对塔吊起重能力提出较高要求。5、本工程B座主楼施工阶段安装三台塔吊进行材料的周转，而且三台塔吊之间要能够互装、互拆，要求臂长及起吊能力满足要求。6、本工程结构造型外挑。7、本工程处于超大基坑内，布置塔吊时应充分考虑四周工地的施工影响。122塔吊型号选择分析以上影响塔吊布置的因素，综合考虑现场施工条件、现有资源等条件，选择下方窠：选用六台塔吊作为本工程主要吊装设备，详见下表。吊装设备臂长(m)爬升方式最大起升高度(m)最大自由高度(m)拟布置位置功能分工4#(MCT370)55外附13564.9见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装5#(MC480)60外附12274.91见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装6#(T8030)75外附10978.5见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装7#(TC8039)65/见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装8#(TC7035)60/见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装9#(MC320)70/见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装备注根据塔吊参数及平面定位，高低塔大臂与对方塔身不会相撞，但是要保证高低塔之间不会打架，必须要保证高塔大臂不会与低塔的拉杆相撞，B座主楼区域4#塔吊为高塔，5#塔吊为中塔，6#塔吊为低塔。塔吊顶升情况：6#T8030保持高度118.4m,5#MC480保持高度121.95m,4#MCT370提升6个标准节至129.7m。1.2.3B座塔吊平面布置图1.3塔吊附着装置概况B座5#塔吊MC480为马尼托瓦克起重设备（中国）有限公司生产，塔吊标准臂长为80m。查该塔吊使用说明书，该塔吊公称起重力矩为4500KN.M,最大起重量25T,独立高度为74.9m,最大使用高度为283m（超过该高度，咨询厂家），第一道附墙架以上塔身最大悬出段为66m。非工作状态最大倾覆力矩为5886KN.m,工作状态下惯性扭矩为473KN.mo5#塔吊各道附墙采用三拉杆形式，各道附墙分别设置在楼层6层、10层。附着各楼层附着相对于锚固点如下:5#MC480塔机楼层6层附着平面布置说明：5#MC480塔机附着锚固布置在B-37与B-J和B-K轴交中线上，具体的位置见上图;5#MC480塔机楼层10层附着平面布置说明：5#MC480塔机附着锚固布置在B-37与B-J和B-K轴交钢柱，具体的位置见上图；说明：下表杆件长度为杆件的净长度（钢管柱外侧至附着框销轴中心长度）。附：下表为5#MC480塔机楼层6层附着杆长度：序号长度L（单位:mm）杆118370杆218348杆318800下表为5#MC480塔机楼层10层附着杆长度:序号长度L（单位:mm）杆114032杆214.592杆316375附着采用40b的槽钢拼焊的格构柱结构杆件，截面尺寸为0.4X0.4m.塔吊附着情况统计表序号附着附着高度附着楼层附着以上悬高附着水平距离附着层柱的形式及尺寸附着杆型式备注1第一道附着37.973m6层65.96m19.674m斜圆形柱1000*30mm40#槽钢格构型式截面400*400正式附着2第二道附着56.447m10层64.825m16.129m斜圆形柱1000*30mm40#槽钢格构型式截面400*400正式附着1.4塔吊附着顶升模拟因37#地块B座主楼吊装工作量大，均为群塔作业，受核心筒与外框筒施工进度差制约，塔吊均采用循环顶升方式进行顶升。爬升工况一塔吊顶升情况：伸VCT370初次安装高度55.35m(ll节*5+3.3),5#MCl80初次安装高度69.25m(10*5.78+11.2),6#T8030初次安装高度63.35m(10节*5.7+6)：塔吊附着情况：核心筒施工至9层板时，伸塔吊在5层位置第1次临时附着后顶升。Ss爬升工况二塔吊顶升情况：伸MCT370顶升5个标准节至高度80.35m：5#MC480在6层附着后顶升6节至103.93m,6甘塔吊在6层附着后顶升5节至91.85m;塔吊附看情况：核心筒施I：至10层板，5、6#塔吊在6层位置第1道附着后顶开。;g.EqH1144zN?UIt1« ¾6 Cl.6=T80：«WIZIzVl1I717I7不!小y×NE爬升工况三塔吊顶升情况：无。塔吊附着情况：核心筒施工至14层板，4#塔吊在10层位置第1道永久附着后顶升。爬升工况四塔吊顶升情况：4#塔吊MC370顶升3个节到95.35m,5、6#塔吊高度不变。塔吊附着情况：核心简施工至M层板，4#塔吊在10层位置第1道永久附着后顶升。爬升工况四塔吊顶升情况：4#塔吊MC370顶升3个节到95.35m,5、6#塔吊高度不变。塔吊附着情况：核心简施工至M层板，4#塔吊在10层位置第1道永久附着后顶升。tr171 /ZlzIZVl1I1KJJNN I Il爬升工况五塔吊顶升情况：5塔吊顶升3节至121.27m,4#塔吊顶升3节至110.35m.塔吊附石情况：5、6,塔吊在10层进行正式附着后顶升。云线内附在在上道正式附着施匚后拆除。I.pz×ZlZiZlZMZvpnTPlMllzIztINWNxj三IKFlEiii6ST803(爬升工况六塔吊顶升情况：4#塔吊顶升3节至108.95m。塔吊附着情况：无。：！，：二:r×1Z1VlzWlz1TWtWKNNWJ-r®sr1170爬升工况七塔吊顶升情况：无。塔吊附着情况:核心筒施L至21F板，4#塔吊在17层柱进行附着C»XZZZtIV,一NZzzkzT75广W乙/-J¾<7tlNNIN2>耳、4<9900E=缪孤Ea他喝Jwr«?%：%：a三3¾¾g8%¾¾¾8g¾sMiJRFm*«1«
