500082249站所终端通用技术规范.docx

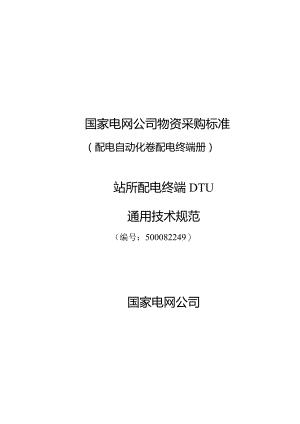

国家电网公司物资采购标准（配电自动化卷配电终端册）站所配电终端DTU通用技术规范（编号：500082249）国家电网公司二。一四年一月本规范对应的专用技术规范目录序号名称编号1配电终端一类型:站所终端(DTU)三遥，遮蔽立式，4间隔9906-500082249-000022配电终端一类型:站所终端(DTU)三遥，户外立式，4间隔9906-500082249-000033配电终端一类型:站所终端(DTU)三遥，户外立式，8间隔9906-500082249-000054配电终端一类型:站所终端(DTU)三遥，遮蔽卧式，4间隔9906-500082249-000065配电终端一类型:站所终端(DTU)三遥，遮蔽卧式，8间隔9906-500082249-000076配电终端一类型:站所终端(DTU)三遥，组屏式，8间隔9906-500082249-000087配电终端-类型:站所终端(DTU)三遥，组屏式，12间隔9906-500082249-000098配电终端-类型:站所终端(DTU)三遥，组屏式，16间隔9906-500082249-000109配电终端一类型:站所终端(DTU)二遥，动作型9906-500082249-0001110配电终端一类型:站所终端(DTU)二遥，标准型9906-500082249-00012站所配电终端DTU采购标准技术规范使用说明1 .本标准技术规范分为通用部分、专用部分。2 .项目单位根据需求选择所需设备的技术规范。技术规范通用部分条款及专用部分固化的参数原则上不能更改。3.项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分中项目单位技术差异表并加盖省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。2）项目单位要求值超出标准技术参数值。3）需要修正海拔等条件。经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。4 .技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。5 .投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。投标人填写技术参数表时，如有偏差除填写投标人技术偏差表外，必要时应提供相应试验报告。1总则42 DTU总体技术要求52.1 环境条件52.2 2电源要求62.3 接口要求62.4 通信要求62.5 功能要求62.6 DTU基本性能要求82.7 7绝缘耐压及EMC等性能要求82.8 结构要求113 试验131.1 1试验要求131.2 出厂试验131.3 型式试验131.4 专项检测134技术服务、设计联络、工厂检验和监造131.1 1卖方提供的样本和资料131.2 技术资料、图纸和说明书格式141.3 供确认的图纸141.4 买卖双方设计的图纸141.5 其他资料和说明书141.6 卖方提供的数据141.7 图纸和资料分送单位、套数和地址141.8 设计联络会议141.9 培训151.10 10工厂验收和现场验收151.11 11质量保证151.12 项目管理151.13 现场服务161.14 14售后服务161.15 备品备件、专用工具及试验仪器16附录A站所终端及辅助设备的结构和安装示意图17附录B站所终端端子排、航空接插件接口定义及接线要求44附录C专项检测试验大纲531总则1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。本规范适用于国家电网公司系统（简称公司系统）站所配电终端DTU的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、电磁兼容及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。1.2 投标配电终端3年内应至少在国内地级市及以上有运行业绩,并提供近3年内配电终端运行业绩表，提供相应的最终用户使用情况证明或有关合同证明材料。1.1 3本规范提出的是最低限度的技术要求。凡本规范中未规定，但在相关国家标准、电力行业标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。1.4 如果投标人没有以书面形式对本规范的条文提出异议，则招标人认为投标人提供的设备完全符合本规范。如有异议，都应在投标书中以投标偏差表为标题的专门章节中加以详细描述。1.5 本规范所建议使用的标准如与投标人所执行的标准不致，投标人应按更严格标准的条文执行或按双方商定的标准执行。1.6 本规范经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7 本规范主要的技术依据为表1-1所列规范，这些规范的内容与本技术规范具有同等法律效力（若有不致之处，以招标文件技术规范为准），投标产品应满足表IT所列规范的要求。表IT引用的标准标准号标准名称GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4浪涌（冲击）抗扰度试验GB/T17626.5电快速瞬变脉冲群抗扰度试验GB/T17626.8工频磁场的抗扰度试验GB/T17626.10阻尼振荡磁场的抗扰度试验GB/T17626.11电压暂降、短时中断和电压变化抗扰度试验GB/T15153.1远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容兼容性GB/T11022高压开关设备和控制设备标准的共用技术要求GB/T14285继电保护和安全自动装置技术规程GB/T4208外壳防护等级（IP）GB/T13729远动终端设备GB/T5096电子设备用机电件基本试验规程及测量方法GB/T19520电子设备机械结构GB7251.5低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备一动力配电网用电缆分线箱（CDCS）的特殊要求DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T721配电网自动化系统远方终端DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集标准号标准名称的IEC60870-5-101网络访问DL/T814配电自动化系统功能规范Q/GDW382配电自动化技术导则Q/GDW513配电自动化主站系统功能规范Q/GDW514配电自动化终端/子站功能规范Q/GDW625配电自动化建设与改造标准化设计技术规定1.8根据相关检测规范进行试验。型式试验、专项检测通过具备国家认证认可资质的的实验室进行测试,并出具的合格检验报告。1.9终端分类及安装形式站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽卧式、户外立式站所终端。a）组屏式站所终端通过标准屏柜方式，安装在配电网馈线归I路的开关站、配电室等处的配电终端。b）遮蔽立式站所终端通过机柜与开关并列方式，安装在配电网馈线怛1路的环网柜、箱式变电站内部的配电终端。c）遮蔽卧式站所终端通过机柜横卧于开关上方方式，安装在配电网馈线回路的环网柜、箱式变电站内部的配电终端。d）户外立式站所终端通过户外柜方式，在配电网馈线|口1路的环网柜、箱式变电站外部安装的配电终端。依据配电自动化建设与改造标准化设计技术规定和配电自动化终端/子站功能规范，针对不同供电区域，合理配置“三遥”、“二遥”站所终端。同时根据不同的应用场景，站所终端要求有不同的安装形式。站所终端安装形式要求见表1-2,各型终端的安装、结构、端子布置等详见附录A。表1-2站所终端安装形式要求应用场景站所终端安装形式开关站、配电室“三遥”站所终端组屏式室内安装环网单元“三遥”站所终端优先采用遮蔽立式、户外立式安装；也可选用遮蔽卧式安装。“二遥”标准型站所终端壁挂安装“二遥”动作型站所终端开关柜内集成安装2DTU总体技术要求2.1 环境条件2.1.1 环境温度、湿度对于户外DTU必须符合C3级别要求；对于室内屏柜DTU必须符合C2级别要求。工作场所环境温度和湿度分级见表2-1.表2-1工作场所环境温度和湿度分级级别环境温度湿度使用场所范围最大变化率/min相对湿度%最大绝对湿度gm3Cl5+450.559529非推荐C2-25-+550.510-10029室内C3-40+701.01010035遮蔽场所、户外CX特定（根据需要由用户和制造商协商确定）2.1.2海拔高度a）安装场地的海拔高度不应超过3000m；b）对于安装在海拔高度超过3000m的配电终端应依据标准GB/T11022-2011第2.3.2条规定执行。2.2 电源要求2. 2.1供电电源要求a）交流电源电压标称值为单相220V；b）交流电源标称电压容差为-20%+20%;C）交流电源标称频率为50Hz,频率容差为±5%；d）交流电源波形为正弦波，谐波含量小于10%。2. 2.2配套电源输出要求a）工作电源满足同时为终端、通信设备、开关分合闸提供正常工作电源；b）主电源供电和后备电源都应独立满足终端、通信设备正常运行及对开关的正常操作;c）电源输出和输入应电气隔离。2. 2.3后备电源要求a）后备电源应采用免维护阀控铅酸蓄电池或超级电容；b）免维护阀控铅酸蓄电池寿命不少于3年，超级电容寿命不少于6年；C）后备电源能保证配电终端运行一定时间且满足表2-2的要求。表2-2后备电源的技术参数表终端类型后备电源维持时间“三遥”站所终端免维护阀控铅酸蓄电池：应保证完成分-合一分操作并维持配电终端及通信模块至少运行4小时；超级电容：应保证分闸操作并维持配电终端及通信模块至少运行15分钟。“二遥”站所终端免维护阀控铅酸蓄电池：应保证维持配电终端及通信模块至少运行30分钟；超级电容：应保证维持配电终端及通信模块至少运行2分钟。2.3接口要求a）DTU接口采用航空插头或端子排的连接方式，航空插头或端子排的定义详见附录B；b）DTU具备接收状态监测、备自投、继电保护等其它装置数据的通信接口。2.4 通信要求a）RS-232/RS-485接口传输速率可选用120Obit/s、240Obit/s、9600bits等，以太网接口传输速率可选用10100Mbits全双工等；b）无线通信模块支持端口数据监视功能，监视当前模块状态、IP地址、模块与无线服务器之间的心跳、模块与终端之间的心跳等；C）具备网络中断自动重连功能；d）配电终端与主站建立连接时间应小于60秒：e）在主站通信异常时，配电终端应保存未确认及未上送的SOE信息，并通信恢复时及
