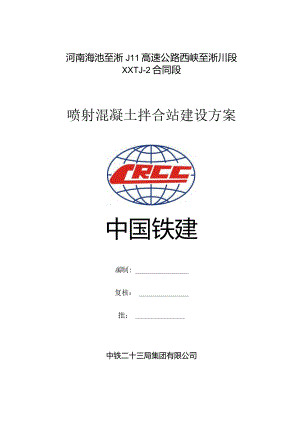

河南海池至淅J11高速公路西峡至淅川段XXTJ-2合同段喷射混凝土拌合站建设方案中国铁建编制:复核：批：中铁二十三局集团有限公司濯池高速西淅段XXTJ-2项目经理部2020年3月一、编制说明3二、编制依据3三、工程概况32.1 喷混站概况32.2 地质水文情况52.3 交通情况52.4 搅拌机的选型5三、施工部署53.1 施工组织机构53.2 施工用电设计63.3 生活及施工用水73.4 施工进度计划73.5 人员配备83.6 设备配置情况8四、拌合站建设94.1 平面布置及规划94.2 场地地基处理、基础及地面硬化94.3 排水工程104.4 砂石料储备114.5 拌合站大门及围墙布置114.6 水泥罐布置114.7 拌合楼安装124.8 拌合站基础施工方案124.9 洗石机及筛沙机124.10 10自动喷雾134.11 11拌合楼的计量标定144.12 12受力计算144.13 13拌合站物资需求表16五、质量保证措施165.1 项目部质量管理领导小组165.2 质量管理领导小组职责165.3 质量保证措施17六、安全保证措施17七、文明施工及环保措施18八、附件19一、编制说明本工程共需C15混凝土22717.2m3,C20喷射混凝土513.6m3,C20混凝土14243.018m3,C25喷射混凝土23627.3,C25混凝土24590.32,C30混凝±157706.7928m3,C35混凝土12267.92m3,C40混凝土48346.85m3,C50混凝土76409.68m3。共计约40万m3混凝土，同时还包含路面基层水泥稳定碎石层56338,我部已在主线K20+800左侧350m处，省道S332旁建设1#拌合站。考虑到混凝土数量较大，线路较长，结构物较多，为满足现场混凝土需求，缓解隧道喷射混凝土供应的压力，计划增添设置喷射混凝土拌合站一处。为确保项目工程施工所需的混凝土能够满足施工需求，根据河南省高速公路建设标准化要求和现场实际情况、总体安排部署，特编制喷射混凝土拌合站建设方案。二、编制依据在相关法律法规和有关主管部门的要求下，遵循“因地制宜，节约用地，绿色环保，安全可靠、规范有序、功能完备、布设合理、方便生活、满足生产”的原则进行各项设施布置和建设。(1)港池至淅川高速公路西峡至淅川段施工设计图纸、地质勘察报告等；(2)浦淅高速公路西峡至淅川段建设项目品质工程实施细则工地建设分册(3)施工现场实地勘察、调查资料；(4)施工现场临时用电安全技术规范(JGJ462005);(5)起重机械安全规程_第1部分：总则(GB60672010);(6)河南省交通建设工程质量和安全生产管理办法；(7)高速公路工程建设指挥部规章制度；(8)建设工程施工现场供用电安全规范(GB50194-2014)；(9)其他国家、交通部现行设计规范、施工规范、验收标准及有关文件；(10)积累的成熟技术、施工工艺方法及同类工程的施工经验等。三、工程概况2.1 喷混站概况(I)总体布置喷混站位于主线K26+200左侧约1公里处一片空地，占地面积为4060mio其平面布置详见附图。图2-1喷混站平面位置示意图表2-1喷混站建设统计表序号临建设施占地设置位置用地性质面积(m2)亩数(亩)1喷射混凝土拌合站40606.09K26+200左侧1公里处非基本农田合计40606.09(2)喷混站产能规划喷射混凝土拌合站预计2020年5月5日投入使用，至喷混结束,结束使用。计划设置一条HZS120混凝土拌合生产线,配置四台水泥罐,配置料仓分别为砂、5-1Omm碎石、10-2Omm碎石、16-31.5mm碎石四种各一个，面积共为780平方米，可存放各类集料共计约150Om3。计划生产大浏域隧道总喷射混凝土方量的一半、陡崖沟隧道的所有喷射混凝土及人工挖孔桩的零星护臂混凝土，详细方量如下表所示。依据我部施工规划部署，隧道正常施工日均需求喷射混凝土约50m3,喷混站产能完全满足施工需求。序号供应位置方量(ri1?)平均运距(km)C20C251大浏域隧道256.8360001.92陡崖沟隧道256.236115.861.73人工挖孔桩1001.74合计12728.922.2 地质水文情况经过实地勘察，场区地质条件良好；通过实地勘察，土质较好，但需要对重点部位地基进行加固处理。场区均对当地居民干扰较少，附近没有地质灾害危险源，也无通信或天然气管线，方便进行施工生产。2.3 交通情况在喷混站外侧有一条既有道路作为混凝土及相关原材运输道路。向南联通005乡道，运输方便，且距离施工现场较近，方便混凝土外运。2.4 搅拌机的选型采用一台HZS120型搅拌机完成混凝土拌制;本工程搅拌机及其它附属设备，按照相关要求进行设置、管理和实施。搅拌机主要参数如下表所示：表2-2搅拌机主要参数表参数项目JS3000进料容量(L)4200L出料容量(L)3000L生产率(m3h)N150骨料最大粒径(卵石/碎石)mm80/60搅拌叶片转速Crmin)28数量2X10搅拌电机型号Y280M-4功率(kW)90卷扬机型号YEJ200L-4功率(kW)30水泵型号CK80/50L功率(kW)5.5料斗提升速度(mmin)25外形尺寸长运输状态6760X2450X2890X宽X高工作状态12580X4620X12890整机质量(kg)20000卸料高度(mm)3800三、施工部署3.1 施工组织机构工 程 技 术 部安全环保部1计划合同部物资设备部财务部工地试验室图3-1项目组织机构图3.2 施工用电设计拌合站厂区设置变压器一台，变压器功率315KAV,变压器基础尺寸为2mX2m×0.5m,采用C15混凝土浇筑，设置配电柜一台。线路应架空，必须从地面穿过时采用埋管布置，严禁线路随意接放。配电箱应有漏电保护装置，并上锁由专业人员负责管理，设置备用发电机以备供电系统出现问题时保证生产。3.2.1配电系统变配电房内具体设计由供电部门负责。本工程主要拌合机组用电、机组与试验室信号传送连接电缆和其他用电，预埋电缆管道为100mm钢管，室外埋地敷设的电缆导管,埋深不小于0.7m。为避免因突然断电影响拌合站整体施工作业，设置一台200KW备用发电机来应对突然断电情况。322防雷保护、安全措施及接地系统建筑的防雷装置满足防止直雷击、侧雷击、防雷电感应及雷电带连接成不大于20X20米或24X16米的避雷网格。拌合机区域设备采用避雷针作为接闪器,每个粉料罐上设有避雷针。采用热镀锌角钢作为引下线，沿粉料罐及柱脚敷设,上与避雷针连带，下与接地装置可靠连接。采用镀锌角钢作为接地装置，共设12根；控制室接地系统在控制室预埋钢板上敷设，采用镀锌角钢作为接地装置，共设3根，并利用50X50X5热镀锌扁钢将各接地极可靠连接，需做接地电阻测试，如未达到要求需增设接地极，以保证雷电流感应电流顺利进入大地。3.3 生活及施工用水生活用水来源于自来水。施工用水拟选用位于选址地南侧江沟水库下游水源，防止污染水域，为保障混凝土生产质量，提前对水质进行检测，检测合格后方用于施工，同时与当地村镇沟通协调就近使用村内水井作为备选方案。机组附近指定位置设置1个蓄水池，蓄水池内部尺寸为4.5m长X3.8m宽X4m高。给水管采用50mmPE管道,沿挡土墙边布置，供水管道使用100mm钢管保护并埋设地下，并引入直径50mmPE管连接蓄水池及拌合机。3.4 施工进度计划根据工期要求及工程实际需要，拌合站建站及运行周期安排如下：表3-1拌合站施工周期安排任务名称工期（天开始时间完成时间建站及运行周期3652020年3月20日2021年3月20日场地整平102020年3月20日2020年3月30日道路、场坪硬化102020年3月30日2020年4月8口拌合站基础62020年3月23日2020年3月29日磅房地磅102020年4月2日2020年4月11日粗、细骨料仓302020年4月2日2020年5月1口搅拌机安装302020年4月2日2020年5月1日拌合站设备安装调试32020年5月1日2020年5月4口拌合站设备标定12020年5月5日2020年5月5口投入运营3192020年5月5日2021年3月20日3.5 人员配备表3-2劳动力配置表序号岗位名称数量（人）备注1站长（含副站长）12试验员13材料员14安全员15技术员26电工17司机58门卫19搅拌机组操作员210厨师（含帮厨）2合计173.6 设备配置情况拌合站配备：拌合机、拌合站、自动计量系统、操作间、料仓、料斗、上料输送系统、料罐、地磅、水泵、变压器、备用发电机组、配电柜等设备，相关设备设施有配电箱、蓄水池、污水沉淀池、装载机等相关配套设施。具体设备配备见如下：表3-3拌合站设备配置表序号设备名称规格型号数量序号设备名称规格型号数量1混凝土拌合机HZS1201台8配电箱5个2料罐100t4个9装载机50C1台3计量系统1套10地磅120t1台4操作平台1套11潜水泵ISG50-315L2台5发电机组200KW1台12破运输车12m33台6变压器315kVA1台13工具车1辆7二级配电柜1个14洗车台1个四、拌合站建设4.1 平面布置及规划混凝土拌合站设置遵循布局紧凑为原则,站内设置拌和作业区、材料计量区、砂石料存放区、办公区、工地试验室等区域。拌合站内建设生活区和办公区，共设置有24间标准活动板房，房间为两层布置，板房两侧各设一部楼梯。4.2 场地地基处理、基础及地面硬化4.2.1 地基处理（1）拌合站基础处理经现场踏勘，拌合站所处场区大部分原状土。拌合楼、水泥罐及配料斗基坑开挖时，根据现场实际情况确定开挖深度，使用小型夯实机具夯实，承载力达到要求时，方可进行基础混凝土浇筑。（2）彩钢棚基础、条形基础根据料仓布置情况,彩钢棚跨度分为12米跨度,钢柱基础采用C25混凝土，尺寸为ImXlmXlo条形基础采用C25钢筋混凝土，尺寸为0.8mX0.5m,配筋为4根中16,箍筋采用8,间距80cm,长度为783.4m。4.2.2 料仓隔墙细部做法料仓隔墙规格为O.33×3m,采用C25混凝土浇筑,墙体内分别在高度L5m,2.7米处，各布置一道钢筋笼，按照30*
