阀门保温层保护壳做法【整编】.docx

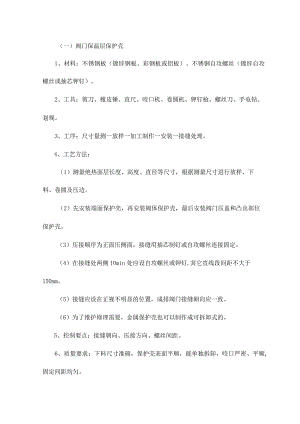

（一）阀门保温层保护壳1、材料：不锈钢板（镀锌钢板、彩钢板或铝板）、不锈钢自攻螺丝（镀锌自攻螺丝或抽芯钾钉）。2、工具：剪刀、橡皮锤、直尺、咬口机、卷圆机、钾钉枪、螺丝刀、手电钻、划规。3、工序：尺寸量测一放样一加工制作一安装一接缝处理。4、工艺方法：（1）测量绝热面层长度、高度、直径等尺寸，根据测量尺寸进行放样、下料、卷圆及压边。（2）先安装端面保护壳，再安装阀体保护壳，最后安装阀门压盖和凸出部位保护壳。（3）压接顺序为正面压侧面，接缝用抽芯制钉或自攻螺丝连接固定。（4）在接缝处两侧IOmin处应设自攻螺丝或钾钉,其它直线段间距不大于150mm。（5）接缝应设在正视不明显的位置，成排阀门接缝朝向应一致。（6）为了维护修理需要，金属保护壳也可以制作成可拆卸式的。5、控制要点：接缝朝向、压接方向、螺丝间距。6、质量要求：下料尺寸准确，保护壳表面平顺，能单独拆卸，咬口严密、平顺,固定间距均匀。7、做法详图阀门绝热层保护壳做法图8、实例图阀门绝热层保护壳实例图
