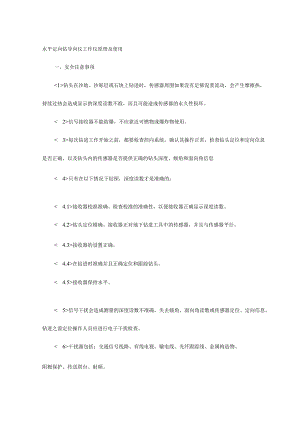

水平定向钻导向仪工作仪原理及使用一、安全注意事项<1>钻头在沙地、沙砾层或石块上钻进时，传感器周围如果没有足够泥浆流动，会产生摩擦热，持续过热会造成显示的深度读数不准，而且可能造成传感器的永久性损坏。< 2>信号接收器不能防爆，不应靠近可燃物或爆炸物使用。< 3>每次钻进工作开始之前，都要检查控向系统，确认其操作正常，检查钻头定位和定向信息是否正确，以及钻头内的传感器是否提供正确的钻头深度、倾角和面向角信息< 4>只有在以下情况下钻探，深度读数才是准确的：< 4.1>接收器校准准确。检查校准的准确性，以便接收器正确显示深度读数。< 4.2>钻头定位精确。接收器正对地下钻进工具中的传感器，并且与传感器平行。< 4.3>接收器的设置正确。< 4.4>在钻进时准确并且正确定位和跟踪钻头。< 4.5>接收器保持水平。< 5>信号干扰会造成测量的深度读数不准确，失去倾角、面向角读数或传感器定位、定向信息。钻进之前定位操作人员应进行电子干扰检查。< 6>干扰源包括：交通信号线路、有线电视、输电线、光纤跟踪线、金属构造物、阴极保护、传送塔台、射频。< 7>在附近便用相同频率的其它信号源可能也会干扰远程显示器的操作，例如：使用无线群呼系统的租车、其它定向钻进定位设备等< 8>仔细阅读控向系统的操作手册，以确实了解如何正确操作控向系统来获得准确的深度、倾角、面向角和定位点。< 9>每次钻进工作开始之前，将传感器放入钻头内测试控向系统，以确定其运作正常。钻进时如果使用超声波功能，要定期测试系统进行校准。在停止钻进一段时间后，务必要测试校准。测试系统是否受到工作场所的信号干扰。背景噪音必须低于150,而在进行任何定位操作时，信号强度必须要高于背景噪音至少250点。二、定位工作原理<>传感器的信号场是椭圆形。椭圆形信号场和DigiTrak接收器独特的“X”形天线结构共同作用，用三个特殊位置定位传感器，而不仅仅是用最强/最高信号进行定位。<2>传感器的电磁场由许多磁力线组成。定位时，走进了磁场，接收器天线会从这些磁力线中读取信号。<3>DigiTrak接收器共有三个天线。靠近接收器底部有一根天线，用来接收传感器的倾角、面向角读数、电池以及温度状况信息。显示窗口下面是“X”结构的“定位天线”，其中的一根天线被称作负号天线，另一根天线被称作正号（“+”）天线。两根天线互相垂直，它们和DigiTrak接收器所放置的地面都是呈45°夹角。<4>天线“吸收”的磁力线越多，“可读的”信号所占的百分比也就越高。<5>每根天线接收磁力线的功能各不相同。接收器处理信息后，向操作员提供传感器全部信号场强度的测量结果，而不像传统的电缆定位器那样，只提供部分信号场强度的测量结果。<6>磁力线与天线互相平行时，天线可以读取所有磁力线，互相垂直则不能读取。磁力然和大找平行磁力线和天彼垂直磁力线相对于天线的方向<7>如果磁力线是直立穿过两根天线，每根天线会各读取信号的50%(如图所示)。有两个位置会发生这种情况：一个是传感器后方的后向负定位点(FNLP),另一个是传感器前方的前向负定位点(RNLP)。这两个点都特殊，与传感器的信号强度无关。RNLP点和FNLP点对传感器的准确定位都很重要，但FNLP点比较常用。FNLP点也用于防止过度操作。<8>如果磁力线是水平穿过两根天线，每根天线会各读取该点磁场强度的50%o这个位置是在传感器正上方，称为正定位线(PLL)。传感器在PLL线下方的横向准确定位可以用FNLP点或RNLP点确定，或者通过查找高峰信号来定位。但是，不鼓励用高峰信号来定位地下传感器，这是因为它容易受潜在的干扰源干扰。三、MarkIII(一)概述<l>DigiTrak定位系统是在水平定向钻进工程中，用来定位和跟踪钻头中的传感器。主要包括以下所描述的接收器、传感器、远程显示器以及电池充电器。< 2>DigiTrak系统基本设备：接收器一接收器从传感器接收信号，并且在处理后显示传感器的状况(面向角、倾角、深度/距离、预测深度、电池以及温度状况)。它可以把信息传送到钻机上的远程显示器。< 3>传感器一亦称为探头、信标或信号棒，传感器放在钻进工具/壳体中，向接收器发送信号。接收器显示深度/距离、信号强度、倾角、面向角、电池以及温度状况。传感器是用碱性高能电池供电。< 4>远程显示器一通过远程显示器，钻进人员能够看到传感器的倾角、面向角、深度、预测深度以及温度状况，在不能行走跟踪的情况下还能够用它来遥控。< 5>电池充电器一电池充电器用来对银镉蓄电池组迸行充电和调整。可以使用直流或交流电源。< 6>电缆或地磁传感器系统一电缆传感器系统是选用的加深定位系统，适用于钻孔路径深度超过15米，其长度需要若干天才能完成，而且位于无法行走跟踪的区域和/或高频干扰区域。（二）基本操作及定义< 1>扳机的点击/按住一一接收器把手下的扳机可以点击（按住后在半秒钟内立即放开）或按住。这两个动作有不同的效果，用于不同的操作过程。< 2>校准一一在第一次使用时需要校准，改变以下任一设备时也要校准：传感器、接收器或钻头体。无需每天校准；但在每次开始钻进工作前，用卷尺核对距离读数，用这一万法核实系统的准确情况。< 3>深度与距离一一扳机没有按住时，除非接收器在传感器射程外，否则接收器底部窗口会显示接收器到传感器的距离。一但接收器打开并且校准后，便无需等待深度读数，因为接收器会持续测量距离。当接收器位于传感器正上方时，其底部窗口所显示的是深度信息。如果接收器没有位于传感器正上方，底部窗口所显示的数字则是“斜线”距离。< 4>操作检验一一钻探前以及操作中，有必要做以下检查：正确校准、正确设定超声波测量、电池电源状况、传感器温度以及信号干扰问题。< 5>定位一一查找定位地下传感器；定位时将接收器把手下面的扳机按住，左上角窗口会显示信号强度。操作人员有计划地按照传感器传送的信号来建立FNLP点和后向负定位点（RNLP）,这些定位点会指引操作人员找到传感器的位置。< 6>跟踪一一接收器自动“跟踪”并显示传感器的方位（倾角/面向角）和距离。查看信息时,不需要按扳机或执行任何其它步骤。< 7>预测深度一一如果按住扳机，底部窗口会显示预测探度，这时只有当接收器处于前向负定位点（FNLP）时，读数才是准确的。预测深度会在底部窗口以数字和一个实心波浪符号（三）闪烁显示。< 8>超声波距离/地上测量高度超声波距离或地上测量高度是指接收器和地面之间的距离。用接收器底部的两个超声波转换器测量该距离。（三）接收器< >接收器是手持式设备，用于定位和跟踪传感器。< 2>它接收传感器传送的信号并进行转换，然后显示以下信息：倾角、面向角、深度/距离、预测深度、温度和电池状况。显示窗口位于接收器顶部。< 3>每个显示窗口旁边的符号或图标是用来帮助操作者确定该窗口的功能（参阅下页上方的表格）。窗口下的图标代表传感器的倾角、而向角、深度/距离，当扳机弹起时，扳机向下图标旁边的窗口会显示这些参数。< 4>左上角窗口将显示信号强度，而右上角窗口将显示温度。< 5>注意：预测深度图标在底部窗口下面。< 6>当扳机按住，而接收器定位于前向负定位点（FNLP）时，该点上的传感器预测深度会显示在底部窗口中。预测深度值会快速闪烁显示，同时在底部窗口上显示一个实心高亮度的波浪号（s）,用来区分预测深度和深度显示值。< 7>注意:如果扳机在FNLP点之外的其它点上按住，预测显示的深度无效显示窗口图标TQ扳机时卜'一一扳机放开.4l小由U上呈小传博窗的僮用、向响角以及胆密深度，MA一一R科的曲足0%-TloOrL2示但宙洪和水'1'方向的火角：100%表示45度侦角（在左上角育口上，扳机向下）0面向角一一Q赤期ffl<H12（1点12点仲力位）,显示他珞号轿动位置GE右上角窗口上.扳机向下）匚深度一一板机向下时.在底部窗U上显示传品者的深夜或传咯耨到地面的科距.O扳机向上板机拉住并且操作人员在FNLP*时.在显小窗U1.显小信号强性，传够器温度以及预溺深度.I_fi_信号总度一一SI程箍阳是0999显示传感&的信号握度（在左上角1»口上.扳机向上）.I1C传探方界度一一传感器也度用板氏僮太小（4右上角第Ul扳机向上）,9V-依测深度一一板机向上并且按收君在FNLP点时.在底制窗口上显示FNLP点的也感器预测深度，（四）传感器过热声音报警传感器过热时，接收器会发出一系列声音数量逐渐增多的警报信号，信号如下所示：温度范围警报信号140C没有声音或视觉上的警报信号。15°C35°C每升高4会发出一个双音警报。35°C45°C每升高4会发出两个双音警报。45°C60"C每升高4会发出三个双音警报。260C会发出错误警报声（两个长音），底部窗口会闪烁；当传感器在温度约为80时会关闭，并且可能会出现1999字样。（五）校准接收机< 1>校准的方法有两种:单点校准和双点校准。单点校准把装在钻头内的传感器和接收器按照以下方法平行相距3米。双点校准通常是当传感器位于地底下无法单点校准时进行。< 2>首次使用前以及下列情况下必须校准：传感器改变；接收器改变；钻头体改变。< 3>以下情况不能校准：3米内有金属构造物，如钢管、铁丝网、金属线、施工设备或汽车；接收器在钢筋或地下公用设施管线上面；接收器附近电子干扰太多；钻头内没有安装传感器；传感器没有打开。1、单点校准过程确定没有干扰。确定在接收器量程范围内没有其它同样通电的传感器。< 2>将钻头体内工作中的传感器放在平地上。<3>接收器启动完毕后，把它放在距离壳体正好3米的地方，如简图所示（必须用卷尺准确测量钻头体内部边缘到接收器内部边缘的距离）。按住扳机直到确认信号稳定后放开，注意信号强度读数。信号强度必须至少为250点才能达到正确校准。如果读数小于250点，那么传感器可能有故障10英尺（3米）光体内的 传接收花确定10英尺校范悔”<4>点击扳机一次。<5>接收器将发出哗响。接收机响时按住按扳机。<6>继续按住扳机，并且注视底部窗口所显示的倒数计时读数（从5到0）。倒数时会发出碉瞅声。7.倒数计时读数为。时，放开扳机。<7>校准成功时会发出三次短促的哗响。若发出两个长音则表示校准无效，可能是从传感器来的信号不当或者信号干扰所致。<8>在底部窗口上会显示297厘米（±5厘米）。<9>同步骤3,用卷尺测量准确位置，把接收器分别移动到至少两个不同的地方（例如，152厘米处和610厘米处），并确认深度/距离读数正确。检查显示的钻进深度是否准确。<l>记录信号强度以便稍后需要。2、角认校准的准确性<>确认校准时，用卷尺测量地上钻头内的传感器。把接收器和钻头体多次平行放置，每次相隔距离都耍准确测量，检查在底部窗口上显示的距离读数和卷尺测量的距离是否相符。如果误差很大（大于±5%）,那么就需要重新校准。<2>深度较浅时（V3米）地下传感器的校准:<2.1>当传感器在小于3米的地下深度时，如果需要重新校准，可以进行修正的单点校准过程。不过操作者必须要知道3米处钻头体内传感器的信号强度（第一次单点校准时，操作者必须要随时注意3米处的信号强度值）。<2.2>当传感器位于地面下时（深度小于3米），把接收器和传感器平行放置，使这个距离的信号强度和最近一次在3米距离的单点校准信号强度相同。要做到这一点，只要按住扳机，并且将接收器移开或靠近传感器，直到看到的信号强度读数（显示在左上角窗口）等于在3
