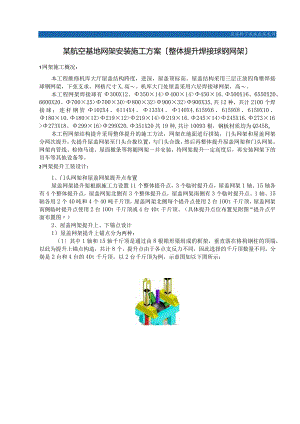

筑姿料下我就在筑龙网某航空基地网架安装施工方案整体提升焊接球钢网架1网架施工概况：本工程维修机库大厅屋盖结构跨度，进深，屋盖顶标高。屋盖结构采用三层正放四角锥焊接球钢网架，下弦支承，网格尺寸X,高。机库大门处屋盖采用六层焊接球网架，高。本工程网架焊接球有300X12、350×14>400×14>450×16.500X16、6550X20、6600X20、700×25>700×30>800×32>900×32>900X35,共12种，共计2100个焊接球；连杆钢管102X4、6114X4、133X4、140X4.6159X6、6159X8、6159X10、180×10.180×12>219×12>219×14>219×16.245×14>245X16.273×16>273X18、299×16>299X20.351X20共19种,共计10093根，钢板材质均为Q345Bo本工程网架结构提升采用整体提升的施工方法，网架在地面进行拼装，门头网架和屋盖网架分两次提升，先提升屋盖网架至门头合拢位置，与门头合拢，然后再整体提升屋盖网架和门头网架。网架内管线、检修马道、屋面檄条等将随网架一并安装，待网架提升一定高度后，再安装网架下的吊车等其他设备等。2网架提升工装设计：1、门头网架和屋盖网架提升点布置屋盖网架提升架根据施工力设置11个整体提升点，3个临时提升点，屋盖网架1轴、15轴各有4个整体提升点，屋盖网架北侧有3个整体提升点，屋盖网架南侧有3个临时提升点。1轴、15轴各用2个40吨和4个40吨千斤顶，屋盖网架北侧每个提升点使用2台100t千斤顶，屋盖网架南侧临时提升点使用2台100t千斤顶或4台40t千斤顶。（具体提升点位布置见附图“提升点平面布置图）2、屋盖网架提升上、下锚点设计1）屋盖网架提升上锚点分为两种：（1其中1轴和15轴千斤顶是通过由8根箱形梁组成的框架，垂直落在格构钢柱的顶端，以此为提升上锚点构造，共计8个，提升点由于各点支反力不同，因此选择的千斤顶数量不同，分别是2台和4台的40t千斤顶。以2台千斤顶为例，示意图如以下图所示：I筑姿料下载就在筑龙网1轴、15轴两台40吨千斤顶上锚点示意图1轴、15轴四台40吨千斤顶上锚点示意图12屋盖网架南侧提升上锚点设计屋盖网架南侧提升上锚点构造是通过由3根箱形梁构成的A字型框架，垂直落在提升支架的顶端组成的。以此为提升上锚点构造，共计3个，每个提升点使用2台100t千斤顶。示意图如以下图所示：北侧两台100吨千斤顶上锚点示意图(3)C轴D轴之间网架北侧临时提升上锚点设计C轴D轴之间网架北侧临时提升上锚点也是通过由3根箱形梁组成的A字型框架，垂直落在提升支架的顶端组成的。以此为提升上锚点构造，共计3个，分别用2台100吨4台40吨千斤顶。示意图如以下图所示：建筑资料下载就在筑龙网网架北侧两台100吨千斤顶上锚点示意图2）屋盖网架提升下锚点设计1轴、15轴提升下锚点采用下弦提升梁形式,提升梁选用H350×250X16X20的型钢，提升下锚点位于钢梁的两端，用20mm厚钢板制作提升下锚盘锚固装置，钢梁两端用钢管与中弦球连接成稳定的三角支撑体系，以保证提升下弦构造的稳定。建筑资料下载就在筑龙网下弦提升构造示意图12屋盖网架南北两侧提升下锚点设计屋盖南北两侧提升下锚点采用提升一个上弦球形式，提升工装选用1400×800X30的钢板做球托，如以下图所示：上弦球提升构造示意图4.合拢后将屋盖网架与门头网架一起提升，屋盖处提升点不变1）门头网架提升上锚点I筑姿料下载就在筑龙网提升上锚点构造是通过由4根箱形梁组成的框架，垂直落在提升支架的坝麻门头网架提升上锚点示意图2门头网架提升下锚点门头提升点每个下锚点采用提升三个上弦球形式，提升工装选用6000X1600X800X40的箱型梁做工装梁，如以下图所示：门头网架提升下锚点示意图1)液压千斤顶选用40t、100t、20Ot三种，液压千斤顶各种性能见下表:千斤顶技术性能表6-37型号额定载荷IkN)直径(mm)高度Imm)行程(mm)钢绞线数量(根)钢绞线过孔直径(mm)LSD4040025011103006104TX-100-T100040013505009155TX-200-T20005101700250191902)液压泵站选用及具体性能见下表表6-38型号额定压力(MPa)额定流量(lmin)泵站功率(kW)泵站尺寸(m)重量(kg)备注TX-80-P-D8050XX2200380V三相五线制3)控制设备技术规格与要求表6-39序号种类工作电压安装要求重量(kg)功能描述1主控柜交流220V无30处理传感器信号，发控制信号给泵站220米长距离传感器24V（泵站提供）安装在提升吊点附近20实时测量提升结构的空间位置3油压传感器24V（泵站提供）注意安装插头防止损坏测量油缸的工作压力4油缸行程传感器24V（泵站提供）做好防雨措施10实时测量油缸行程5锚具传感器/要安装可靠检测油缸的锚具状态3网架地面拼装1、网架地面拼装D拼装胎具U）拼装平台材料：砌块和0219X12的钢管。（2）胎架搭设方法第1步：按照图纸尺寸和轴线在地面测放下弦球平面控制网，交点即为球心的投影点。拼装台投影点位置图图6-64第2步：以投影点为中心搭设高度为50Omm的砌块608个，砌块顶部用砂浆找平。I筑姿料下载就在筑龙网第3步：在砌块顶部用经纬仪重新测放球心的投影点，同时测量砌快J贝部标局。第4步：在砌块顶部放置钢管，钢管型心和投影点重合。第5步：拼装时球就放在钢管顶部，为保证下弦球球心标高的一致性，钢管的长度要根据球直径、含球量和砖堆顶部标高进行计算。(3)下弦焊接球标高控制钢管高度L随上部球直径的变化而变化，通过计算含球量来确定高度，保证球中心高度与设计标高相对一致。下弦球中心水平标高统一在+LOOOmo(4)砌块截面尺寸截面尺寸计算：球体：317t；杆件：713t,总计1030t.门头重约4273屋盖网架重约603t.拼装砌块总数量：608个，其中门头116个，屋盖网架492个。门头单个拼装砌块受力：427/116=3.69t个。屋盖网架单个拼装砌块受力：603/492=1.24t个。地基承载系数：20t112(级配石)。2o设计垫层尺寸：450*450mmo设计垫层尺寸：450*45Omm。(5)支管工程量统计下弦球编号球直径(mmXmm)数量(个)支管支管长度(mm)A300X12144219×12442B350×14153219×12399C400X1486219X12371D450X1673219×12442E500×1617219×12309F550X2026219×12280G600X20IS219×12249H700×2525219×12188K800X3226219×12129L900X3221219×1263M900×3519219×12452)网架拼装顺序利用行走塔吊，网架拼装从中间8轴向东西两边拼装。(1)提升点拼装顺序屋盖网架南北侧提升梁的安装与网架拼装同时进行，都是从中间8轴向东西两侧1轴和15轴拼装，1轴与15轴提升梁直接使用塔吊吊装就位。(2)网架拼装方法第1步：首先在地面平台上摆放8轴及其两侧8m范围内的下弦球、下弦杆。<¾第2步：在现场拼装场地将中下弦拼装成正锥型，地胎具与现场拼装胎具相同）。吊装就位的拼装单元第3步：安装与中弦球相连的水平杆件。>用塔吊吊装安装就位（拼装场第4步：在现场拼装场地将中上弦拼装成正锥型，用塔吊吊装安装就位。继续由中间向东西两侧拼装网架，行走塔也随着网架拼装后退，并随着塔吊后退撤除塔吊导轨，以免影响网架继续拼装，直至行走塔退至机库网架外侧，将所有网架拼装完毕。筑姿料下我就在筑龙网4整体提升工艺流程1、屋盖网架及门头网架地而拼装完毕，所有提升工装设备已经安装就位，经检查系统一切正常以后，准备提升。提升前要有专门人员收听天气预报，及时掌握天气状况，选择好的天气进行提升。先提升网架至门头相应位置处。Ii 算3 建 a A5 重本1 A岑.： <0l.i¾“l.l.“ll基l>lul.lc*l.*l.*l.*ll.l4t>.ll.lwyIl.uk"“l1:*-44Jtffl4食40t千斤H440t =Fffl2 食 WtlFr2无l五美又上富无XIME.-w¾l¾lp<¾taA2、将网架提升至门头相应高度处合拢。一切准备就续后，断开屋血网架与胎架连接部位，专业安装人员对现场提升系统以及提升上下锚点进行最后一次检查，开始提升，提升20Cm后，停滞12小时，期间对设备以及屋盖网架的变形情况进行实时监测。所有情况正常后，才可提升。将屋盖网架提升至与门头合拢位置。合拢网架与门头连接杆后将临时标准节撤除并安装门头提升塔节。ZteSlOOHWl4aOt¥斤。4碗Ot千斤M440t千斤。240t千斤M一2&*湿的蜜*£葡瓯，戏，&或第蜜沃遂饕»,迎伏wMt邃爱亚M _/!费/.公/一宣邕海第蜜取里里宜，出沐/富闺亶，邕，里里，公_4 .,.JI'al:工 d .;一 -l3a4A,3llA:>: A4.”/ zf4.MA «.A2*-i4.i-;A ti A4."i,Aat3、合拢屋盖与门头网架杆件习.JM1-3勺为&JqlwIrxlELIEllE2lr乏宏IE1E2E211AM筑麦料下我就在筑龙网4、 时约6.CM244Ot 千ffl4合4讥千斤U4<40t 干网20tffI IMmjK 3fe9UI IMMUtA±43i4'ia3*N x ,- AA.AX,*.A.<*:'*.兹4.4JL*+3i,33j*4->Zc : 门契同丽直售4 台20OtiF斤 Jl«2 OOt Tffl4<40t于H4aKtiFHt4食4S千斤匿20t列FBJDE mIUlHtt"
