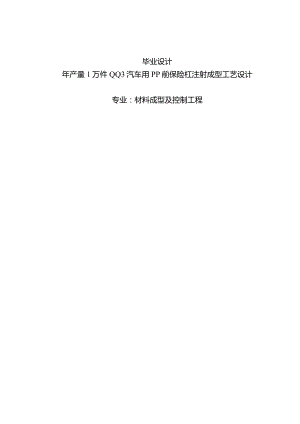

材料成型及控制工程毕业设计-2.2万字年产量1万件QQ3汽车用PP前保险杠注射成型工艺设计.docx
毕业设计年产量1万件QQ3汽车用PP前保险杠注射成型工艺设计专业：材料成型及控制工程20世纪90年代以来.世界汽车工业，特别是中国汽车工业不断发展，汽车产量持续增长。随着汽车普及率迅速提高，减轻车身质量、节能降耗及降低成本已成为汽车工业发展的主要目标之一。奇瑞汽车作为民族品牌率先推出QQ系列微型车，其中QQ3最为成功。因其外型时尚以及市场保有量、市场需求量比较大，更重要的享受国家节能环保补贴价格上有很大优势，所以生产前景比较好。本设计工艺为奇瑞QQ3前保险杠，针对该产品的选材、设计原理、生产工艺、生产设备选择、以及工厂运作有详细介绍。本设计选用聚丙烯(PP)为主要原料，注射设备为宁波海达公司生产HDX-2500T型号，设计了年产量为1万件奇瑞QQ3汽车用PP前保险杠注射成型工艺。主要研究内容包括：汽车保险杠的作用，材质的种类及选择，聚丙烯材料的性能及在保险杠上的应用，工艺工程的物料计算及热量衡算，及辅助设备，车间、厂房的布局、水电管路的排列，企业经济效益核算等。关键词：聚丙烯，工艺，性能，物料衡算100OO/yearPPfrontBumperofQQ3InjectionMoldingProcessDesignABSTRACTSincethe1990s,theworld'sautomotiveindustrywrereever-accelerated,esp.inChina,theautooutputhadasustainedgrowthoflateyears.Alongwiththerapidincreaseinpenetrationrelievebodyquality,savingenergyandreducingconsumption,andreducecosthasbecomeoneofthemaingoalsofautomotiveindustrydevelopment.CheryautomobileasanationalbrandtolaunchQQminiseries,oneofmostsuccessfulQQ3.Becauseofitsappearancefashionandmarketownership,marketdemandisbigger,itismoreimportanttoenjoythenationalenergyconservationandenvironmentalprotectionsubsidiespricehastheverybigadvantage,sotheproductionoutlookisbetteThedesignprocessforthecheryQQ3frontbumper,fortheproductselection,designprinciple,selection,productiontechnology,productionequipmentandplantoperationshasintroducedindetail.r.Thisdesignchoosepolypropylene(PP)asthemainrawmaterial,injectionequipmentforningbohaidacompanyproductionHDX-2500tmodels,designedannualoutputto10000cheryQQ3PPfrontbumpercarsuseinjectionmoldingprocess.Mainresearchcontentsinclude:theroleofcarbumper,materialtypeandoptions,theperformanceofthepolypropylenematerialandtheapplicationinbumper,processengineeringmaterialcalculationandheatbalance,andancillaryequipment,thearrangementofthelayoutoftheworkshop,workshop,waterandelectricitypiping,enterpriseeconomicbenefitcalculation,etcKEYWORDS:PP,Technology,Performance,Materialbal前言1第1章PP汽车保险杠11.1 保险杠的发展及奇瑞QQ3市场调查11.1.1 保险杠的发展11.1.2 于而QQ3市I周11.2 汽车保险杠的功能21.2.1 21目匕21.2.2 装置功能21.2.3 装饰功能21.2.4 为车辆冷却系统提供换气通道21.2.5 25eI目J【二、）J牛寺21.3 保险杠的种类21.4 汽车塑料保险杠的组成及实物图31.4.1 奇瑞QQ3塑料保险杠组成31.4.2 奇瑞QQ3产品实物样图3第2章注射成型工艺概述52.1 注塑成型原理52.2 注塑成型工艺过程及条件62.2.1 ,=tI«62.3 注塑成型工艺应用7第3章原料的选取及性能的介绍83.1 保险杠材料的选择83.1.1 原材料的组成及性能83.2 材料主要性能对产品质量的影响832.1日81.1.1 材料的收缩率93.3 改性PP各组分含量及添加剂的选择93.3.1 EPDM的含量93.3.2 3293.3.3 添加剂的选择103.4 材料标准确定103.4.1 主要性能要求113.4.2 保险杠法规要求113.4.3 保险杆的壁厚13第4章生产工艺流程144.1 成型前的准备144.1.1 原料的预处理144.1.2 料筒的清洗144.1.3 嵌件的预热144.1.4 脱模剂的选用1542ii3E151.1.1 力口料151.1.2 塑化与计量151.1.3 注射171.1.4 补缩和保压171.1.5 冷却181.1.6 开模取制件184.3 制件的后处理184.3.1 修边和退火处理194.3.2 调湿处理194.4 废料的后处理19第5章物料衡算与热量衡算215.1物料衡算215.1.1 工作时间选择215.1.2 有关定额225.1.3 物料衡算2252，旦.235.2.1 热量衡算的意义235.2.2 热量衡算的方法235.2.3 热量衡算注意事项及计算方法24第6章设备选型及计算266.1 设备选型的要求266.2 设备选型的原则266.2.1 设备选择原则266.2.2 设备的可靠性266.2.3 选择设备要结合实际276.3 辅助设备的选择296.3.1 破碎机的选取与计算296.3.2 搅拌机的功能及计算296.3.3 干燥机的功能及计算30第7章车间管理与生产组织307.1 车间管理317(11317.1.2管理职能327.2 生产管理327.2.1 生产组织形式327.2.2 管理及工作人员的确定33第8章工程经济概算3481I:358.1.1 编制概算的意义358.1.3 编制和修正358.2设备一览表39结论41142参考文献43注塑所用改性聚丙烯颗粒配方选取45聚丙烯基础树脂的选择45外文资料翻译47-I-X-刖百伴随着社会的发展,人们的安全意思不断加强,汽车作为一种与人们息息相关的交通工具,因此人们对其安全性能要求愈严格。汽车保险杠作为一种汽车重要的安全装置.汽车保险杠是重要的安全饰件，不仅具有有的保护功能,而且还追求和车辆本身的造型保持协调,保证减少车辆本身的重量.伴随注塑工艺的发展，塑料保险杠成了各大汽车公司的首选，当今汽车市场上车辆高中端型轿车均采用塑料保险杠。塑料保险杠的组成由塑料保险杠壳体、缓冲材料和铝合金加强横梁三部分组成。其中塑料保险杠壳体（本体）和缓冲材料所用的材料为高分子材料，铝合金保险杆加强横梁用1.5毫米厚的冷轧薄板冲压U形槽；塑料保险杠本体与缓冲材料在横梁上附着，铝合金横梁拆卸比较方便。汽车保险杠本体采用的材料大多为EPDM与PP共混改性材料，通过注射工艺生产。例如标致405轿车的保险杠，使用的注射成型方法为反应注射模成型。另外还有直接采用聚丙烯材料注塑成型的如天津的夏利、桑塔纳、等车型的保险杠。国外有一个新的注塑工艺合金注塑工艺，就是把聚碳酯塑料与合金混合后注射成型方法，通过这样工艺加工出来的保险杠具有较高的刚度与强度，涂层性能好，焊接比较方便，这种工艺在汽车的应用越来越多。第1章PP汽车保险杠1.1 保险杠的发展及奇瑞QQ3市场调查1.1.1 保险杠的发展汽车保险杠是吸收缓和外界冲击力,防护车身前后部的安全装置.20年前,轿车前后保险杠是以金属材料为主,用厚度为3毫米以上的钢板冲压成U型槽钢,表面处理镀格,与车架纵梁卸接或焊接在一起,与车身有一段较大的间隙,好像是一件附加上去的部件.随着汽车工业的发展,汽车保险杠作为一种重要的安全装置也走向了革新的道路.今天的轿车前后保险杠除了保持原有的保护功能外,还要追求与车体造型和谐与统一,追求本身的轻量化.为了达到这种目的，目前轿车的前后保险杠采用了塑料，人们称为塑料保险杠。塑料保险杠具有强度、刚性和装饰性，从安全上看，汽车发生碰撞事故时能起到缓冲作用，保护前后车体；从外观上看，可以很自然的与车体结合在一块，浑然成一体，具有很好的装饰性，成为装饰轿车外型的重要部件。1.1.2 奇瑞QQ3市场调查作为地地道道的自主品牌，奇瑞在很长一段时间都扮演着在这个领域的领军人物，如果将奇瑞作为一个王朝，那么QQ系列则必将是它的开疆扩土的先锋，曾几何时QQ牢牢占据国内微型车销售冠军。QQ3作为奇瑞推出的高排量的微型车不仅在安全性能有很大的提高
