施工电梯安装拆除施工方案.docx

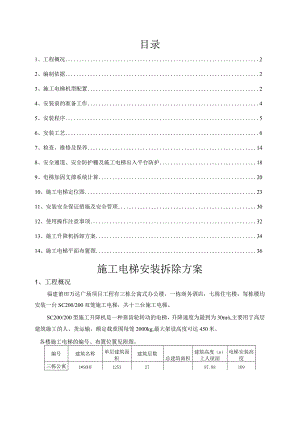

目录1、工程概况22、编制依据23、施工电梯机型配置24、安装前的准备工作45、安装程序56、安装工艺67、检查、维修及保养148、安全通道、安全防护棚及施工电梯出入平台防护189、电梯加固支撑系统计算2010、施工电梯定位图2311、安装安全保证措施及安全管理3012、使用操作注意事项3213、施工升降机拆卸方案3414、施工电梯平面布置图36施工电梯安装拆除方案1、工程概况福建莆田万达广场项目工程有三栋公寓式办公楼，一栋商务酒店，七栋住宅楼，每栋楼均安装一台SC200/200双笼施工电梯，共十三台施工电梯。SC200/200型施工升降机是一种靠齿轮转动的电梯，升降速度为最到为30ms,主要用于高层建筑施工的人、货运输，额定载重围每笼2000kg,最大架设高度可达450米。各楼施工电梯的编号、布置位置见附图。编号建筑名称单层建筑面积建筑层数总建筑面积建筑高度（m）上人屋面电梯安装高度三栋公寓式办公楼；栋商务酒店；七栋住宅楼1#SOHU12532797.881092#SoHU12532797.881093#SOHU12532797.881094#商务酒店8711041.48705#住宅6643297.41096#住宅7233297.41097#住宅8043297.41098#住宅4423296.351099#住宅7233297.410910#住宅7233297.410911#住宅8043297.4109本工程单层建筑面积较小，最大建筑面积为125311双笼SC200/200型可满足本工程的施工需求。2、编制依据GJJ系列施工升降机使用说明书；施工现场临时用电安全技术规程JGJ46-2005;建筑施工安全检查标准JGJ59-99。3、施工电梯机型配置3.1机型配置十一栋楼所有施工电梯的型号均采用SC200/200,吊笼尺寸3000X1500。3.2附墙架配置十一栋楼所有施工电梯的附墙架均选用（II型）附墙架，个别楼层支架需厂家定做）*包图中L的长度在29003600°附墙架的竖向间距从310.5m,最大间距不能超过10.5m设置一道。SD3viB0N30p（李管十,'»!/'+邈90909090/.可J715.715E-二J41、电出中心线K<J设置附墙架的楼层预埋件节点3.3标准节配置施工使用的施工升降机可以全部采用按标准配置标准节(650X650X1508mm),不同安装高度标准节参数如下：橡非第立管壁厚配置瑚Thedistributionafmasttubethickneys脾我小世七护越境 “会 "*b4Od÷7AX4sC典名在"QlFm47bNeK7mx*5.ti)(IEbaim.1 RdrcH<00mt色的也“iaF76N“他*(俣IrJa 即4Wen一代票Jrimm iMJt ?68*4雨2mim I a*40m4 IOn埋中审再厚轨加安装高度4、安装前的准备工作4.1人员组织现场负责人：林永技术负责人：陈文庆专职安全员：苏宁安拆工：江波、代小龙、代志元4.2工具及机具准备两吨的葫芦1只电气焊器具1套所需工具1套劳动防护用品齐全MC120B塔式起重机配合作业4.3其他准备(1)、根据现场的情况，电梯专用电箱直接从总电源引出，电缆采用35mm2的铜芯橡皮线。吊笼配备独立控制开关。(2)、根据要求在电梯所在位置设置电梯基础，并埋设电梯基础座预埋件。(3)、在核心筒结构施工期间，根据附墙件的具体位置将预埋件埋设于电梯井道的墙壁上。(4)、根据楼层需要另设站台附件，如：过桥板、安全围栏等。(5)、施工升降机的底部设置保护接地装置，接地电阻W4Q,根据工程现场情况可以在剪力墙上凿开部分竖向主筋，用小10铜线将标准节和钢筋相连，也可以用2.7m长的钢管作为接地体，做法如下图所示。mw4×3 5接地装置连接示意图5、安装程序(1)、底盘、标准节(底部几节)的安装；(2)、吊笼及传动小车安装；缓冲弹簧、顶部围栏组装、安装;(3)、电气设备和控制系统安装(4)、吊笼的电力驱动升降试车(5)、吊杆安装(6)、导轨架加高安装；(7)、附墙架安装；(8)、电缆导向装置安装；、层门安装；(10)、楼层呼叫系统安装；(11)、安装完毕后进行整机调试，并验收挂牌。6、安装工艺6.1基础节安装制作完成基础后，将基础清理干净，用螺栓将底盘固定在基础预埋件上，校正，拧紧螺栓。安装基础节，将基础节放置到底盘上，使基础节立管与底盘立管对准，校正，用螺栓将基础节于底盘相连接。校正，使基础节处于垂直状态。如下图所示，然后再安装3节标准节6.2吊笼安装6.2.1吊笼安装步骤(1)、安装吊笼下缓冲弹簧。(2)、用起重机设备将吊笼吊起就位。(3)、松开电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位而后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拨动制动盘为止(4)、用起动设备吊起传动小车。(5)、从标准节上方使传动小车就位。(6)、将传动小车与吊笼的连接耳板对好后，穿入销轴，并固定。(带超载装置的升降机穿入传感器销，并将止动槽向上，装上固定板)。(7)、将制动器复位。(8)、利用专用仪器测量导轨架的倾斜度，保证导轨架各立管的倾斜度符合设计要求。(9)、地脚螺栓处底盘和基础间垫入不同厚度的调整调板，用以调整导轨架的垂直度。(10)、当导轨架调整到垂直时，用350N.m的力矩压紧4个地脚螺栓。(11)、调整外笼门框的垂直度，使外笼门的垂直度在两个相近方向W1/1000。(12)、安装吊笼顶上的护身栏杆。(13)、调整门锁。6. 2.2吊笼、外笼安装完毕后的调整(1)、检查所有用于运输的垫木或螺栓等是否全部除掉。(2)、齿轮与齿条的啮合侧隙应保证0.20.5mm.(3)、导轨与齿条背面的间隙为05mmO(4)、各滚轮与标注节立管的间隙为0.5mm。6.1 、所有门应开关灵活。(6)、安装缓冲弹簧。6.3 电气设备和控制系统安装(1)将电缆随线插头插入插座，固定在电缆托架上。(2)、用吊杆将电缆卷放在吊笼顶部。(3)、将电缆的一端，通过电缆托架，接到安装在传动底板上的三相极限开关的LI2、L22、L32、PE端子上。(4)、电缆的另一端，接到地面电源箱的Ll、L2、L3、PE端子上。(5)、接通地面电源箱内的电源开关，检查是否已接入相序正确电源，必须确保吊笼运行方向与操纵箱或操作盒上的标记，“向上”或“向下”一致。(6)、检查各安全控制开关，包括底层门限位开关、吊笼门限位开关、吊笼顶门限位开关、上、下限位开关、三相极限开关、断绳保护开关应均能正常使用。(7)、按吊笼传动机构底板上各限位开关的实际位置，安装、调整导轨架底部各限位挡板、挡块。(8)、底层门限位装置安装底层门梁两侧，见附图7。限位角铁一25吊笼底层门限位装置示意图6.4 吊笼的电力驱动升降试车在确认吊笼、传动小车及电气控制系统正确无误的安装后，做如下升降试车：(1)、按通电源，由专职驾驶员谨慎地操作手柄，使空载吊笼沿着导轨架上、下运行数次，行程高度不得大于5m。要求吊笼运行平稳，无跳动，无导响等故障，制动器工作正常，同时进一步检查各导向滚轮与导轨架的接触情况，齿轮齿条的啮合情况。(2)、空载试车一切正常后，在吊笼内安装载重量的载荷进行带载运行试车，并检查电动机、减速器的发热情况。6. 5附墙架安装为了提高电梯运行的稳定性，现每隔9米(或6米)(详见升降机技术参数中附墙架最大间距)高用附墙架将标准节与主体结构连接，当附着物为混凝土结构时，采用预埋附墙预埋件措施，将附墙架和主体连接预埋件焊机；附墙架安装允许的偏差为±8度。根据附墙架作用于建筑物上力F的计算可用下列公式来计算(电梯厂家提供):F=(L×60)(B×2.05)KN型号L(附墙长度)B(附墙架宽度)I290036001200-1600II290036001430V18002100540例如：B=1430mm,L=3100mmh.H3OX2.O5根据计算得出：6#施工电梯附墙架力F=(3600X60)(1430X2.05)=73.68KN811#施工电梯附墙架力F=(4500X60)(1430X2.05)=92.IKN当附着物为混凝土结构时力理直径16ZI级钢12mm厚钢板(200X20Omm)仁级钢施工电梯预埋件大样C+7.811F107mXlL200机屋是证一5三十r¾Qp,ML触:者÷-l¾5P)号叶=+apQ;,y-H二十九0p1二十人及知OpW"1二十七是三0pCLT二L1.是勤道OO二十大是颈P二十凝颜P-二S二十口是皿JJLlIlIBMAMiI二十三是舟D!二十二层路CP1二六.是280Pr/rji三二十县或OoP?I-十九层3p住Iti十Ag*8V指：5#施JL电悌附墙楼层削面图W=Fs=92.1×1000/(2.011×4×102)=114.5<215Nmm2预埋件满足使用要求。6.6导轨架加高安装由于施工现场没有其它起重设备可供配合，故导轨架安装方法如下：(1)、将小吊杆安装到吊笼顶部，放下吊钩，将标准节吊至吊笼顶部，放稳(注意带锥套的一端向下)。每次在吊笼顶部最多只允许放置三个标准节。(2)、启动升降机，当吊笼升至接近导轨架顶部时，改为点动行驶，直至吊笼顶部距导轨架顶部约30Omm左右时停止。(3)、用小吊杆吊起标准节，将标准节两端管子接头处及齿条销子处擦拭干净，并加少量润滑脂。对准下面标准节立管和齿条上的销孔放下吊钩，用螺栓紧固。松开吊钩，将小吊杆转回，用350Nm的拧紧力紧固全部螺栓。(4)、驱动吊笼上升L5m左右，再安装下节标准节，直至三节标准节装完，再驱动吊笼下降返回地面。(5)、按上述方法将标准节依次连接直至达到所需高度为止，随着导轨架的不断加高，应同时安装附墙架。(6)、导轨架每加高IOm左右，用经纬仪在二个方向检查一次导架整体的垂直度。导轨架垂直度允许偏差表安装高度(m)7070100100150150-200>200允许偏差(mm)局度X0.5%35404550注：安装垂直度可用经纬仪或其它检测垂直度的仪器或方法来测量。6
