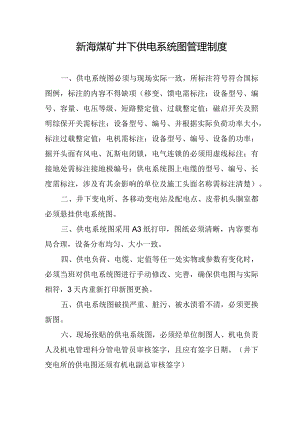

新海煤矿井下供电系统图管理制度.docx

新海煤矿井下供电系统图管理制度一、供电系统图必须与现场实际一致，所标注符号符合国标图例，标注的内容不得缺项（移变、馈电需标注：设备型号、编号、容量、电压等级、短路整定值、过载整定值；磁启开关及照明综保开关需标注：设备型号、编号、并根据实际负荷功率大小，标注过载整定值；电机需标注：设备型号、编号、设备的功率；掘开头面有风电、瓦斯电闭锁，电气连锁的必须用虚线标注；有接地处需标注接地极编号；供电系统图上电缆的型号、编号、长度需标注，涉及有其余影响的单位及施工头面名称需标注清楚）。二、井下变电所、各移动变电站及配电点、皮带机头胴室都必须悬挂供电系统图。三、供电系统图采用A3纸打印，图纸必须清晰，内容要布局合理，设备分布均匀、大小一致。四、供电负荷、电缆、定值等任一处实物或参数有变化时，必须当班对供电系统图进行手动修改、完善，确保供电图与实际相符，3天内重新打印新图更换。五、供电系统图破损严重、脏污、被水渍看不清，必须更换新图。六、现场张贴的供电系统图，必须经单位制图人、机电负责人及机电管理科分管电管员审核签字，且应有签字日期。（井下变电所的供电图还须有机电副总审核签字）
