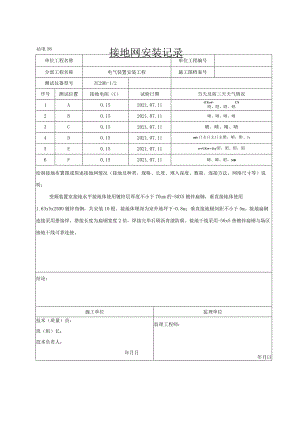

单位工程名称单位工程编号分部工程名称电气装置安装工程施工图档案号测试仪器型号ZC29B-1/2序号测试位置接地电阻（C）试验日期当天及前三天天气情况1A0.152021.07.1111Xrt>UX昭、昭、昭、昭2B0.152021.07.11晴、晴、晴、晴3C0.152021.07.11晴、晴、晴、晴4D0.152021.07.11mfe口主口主口主照、峭、附、5E0.152021.07.11rrtUXtr>11昭、昭、昭、昭6F0.152021.07.11晴、晴、昭、MR绘制接地布置图或简述接地网情况（接地及种类、规格、长度、埋入深度、数量、连接方法、网络尺寸等）说明：变频装置室接地水平接地体使用镀锌层厚度不小于70um的-50X5镀锌扁钢，垂直接地体使用1.63x5x2500镀锌角钢，共安装10根。接地体埋深为室外地坪下-0.8m；垂直接地极间距不小于5m。接地扁钢连接采用搭接焊，搭接长度为扁钢宽度2倍，焊接完毕后刷沥青漆防腐。接地干线采用-50x5热镀锌扁钢与场区接地干线可靠连接。结论：施工单位监理单位技术（质量）员：班（组）长：技术负责人：年月日监理工程师：年月曰站电56接地网安装记录接地网安装记录单位工程名;G单位工程编号分部工程名称电气装置安装工程施工图档案号测试仪器型号ZC29B-1/2序号测试位置接地电阻（C）试验日期当天及前三天天气情况1A0.102021.08.1111Xrt>UX昭、昭、昭、昭2B0.102021.08.11晴、晴、晴、晴3C0.102021.08.11晴、晴、晴、晴4D0.102021.08.11mfe口主口主口主照、峭、附、5E0.102021.08.11rrtUXtr>11昭、昭、昭、昭6F0.102021.08.11晴、晴、昭、MR绘制接地布置图或简述接地网情况（接地及种类、规格、长度、埋入深度、数量、连接方法、网络尺寸等）说明：1、压缩机厂房的接地装置由水平接地体和垂直接地体组成，其中水平接地体采用-50X5加厚热镀锌扁钢，垂直接地体采用L63X5X2500热镀锌角钢,共安装27根。接地装置的埋深为距室外地平面-0.8u接地扁钢连接采用搭接焊，搭接长度为扁钢宽度2倍，焊接完毕后刷沥青漆防腐。2、压缩机厂房的引下线标示的钢柱旁外墙面距地+1.5m处设断接卡子，并用-50X5镀锌扁钢与室外人工接地网可靠焊接。结论:施工单位监理单位技术（质量）员：班（组）长：监理工程师：技术负责人:年 月曰年月曰
