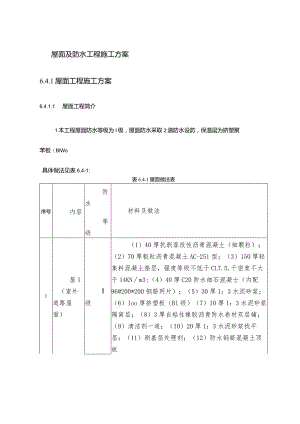

屋面及防水工程施工方案.docx

屋面及防水工程施工方案6.4.1屋面工程施工方案6.4.1.1 屋面工程简介1本工程屋面防水等级为I级，屋面防水采取2道防水设防，保温层为挤塑聚苯板（BlWo具体做法见表6.4-1:表6.4-1屋面做法表序号内容防水等级材料及做法1屋1（室外道路屋面）I级（1）40厚抗剥落改性沥青混凝土（细颗粒）；（2）70厚粗粒沥青混凝土AC-251型；（3）150厚轻集料混凝土垫层，强度等级不低于CL7.5,干密度不大于14KNm3;（4）40厚C20防水细石混凝士（内配96200*200钢筋网片）；（5）30厚1：3水泥砂浆；（6）Ioo厚挤塑板（Bl级）（7）10厚1：3水泥砂浆隔离层；（8）3厚自粘性橡胶沥青防水卷材双层铺；（9）清洁剂一道；（IO）20厚1：3水泥砂浆找平层；（11）刷基层处理剂；（12）防水钢筋混凝土顶板2屋2（停车场屋面）（1）广场豉面层，干水泥擦健；（2）30厚1：2.5水泥砂浆；（3）150厚轻集料混凝土垫层，强度等级不低于CL7.5,干密度不大于14KNm3;（4）序号内容防水等级材料及做法40厚C20防水细石混凝土（内配d）6200*200钢筋网片）；（5）30厚1：3水泥砂浆；（6）100厚挤塑板（Bl级）（7）10厚1：3水泥砂浆隔离层；（8）3厚自粘性橡胶沥青防水卷材双层铺；（9）清洁剂一道；（10）20厚1：3水泥砂浆找平层；（11）刷基层处理剂；（12）防水钢筋混凝土顶板3屋3（景观屋面）（1）种植土；（2）矿物棉垫过滤层上铺设无纺布一层；（3）80厚卵石排水层；（4）耐根穿刺防水层一层；（5）40厚C20防水细石混凝土（内配d）6200*200钢筋网片）；（6）30厚1：3水泥砂浆；（7）100厚挤塑板（Bl级）10厚1：3水泥砂浆隔离层；（9）3厚自粘性橡胶沥青防水卷材双层铺；（10）清洁剂一道；（11）20厚1：3水泥砂浆找平层；（12）刷基层处理剂；（13）防水钢筋混凝土顶板4屋4（普通屋面）（1）40厚C20细石混凝土，内配6150*150双向钢筋网片，设间距小于等于6000的分隔缝（钢筋在缝内断开，其保护层厚度不应小于10）,缝宽10,聚氨酯填缝，与山墙、女儿墙以及突出屋面结构的交接处应留缝隙，并做柔性密封处理；（2）20厚1：3水泥砂浆找平层；（3）干铺无纺聚酯纤维布一层；（4）100厚挤塑板（BI级）（5）10厚L3水泥砂浆隔离层；（6）3厚自粘性橡胶沥青防水卷材双层铺；（7）清洁剂一道；（8）20厚1:3水泥砂浆找平层；（9）最薄40厚LC5.0轻集序号内容防水等级材料及做法料混凝土2%找坡层；（10）防水钢筋混凝土顶板5屋5（屋顶花园屋面）（1）最薄200厚种植介质（70%泥土，30%膨胀蛭石或锯末）；（2）干铺无纺聚酯纤维布一层；（3）20高塑料板排水层，凸点向上；（4）耐根穿刺防水层一层；（5）40厚C20防水细石混凝土，内配650*150双向钢筋网片，设间距小于等于6000的分隔缝（钢筋在缝内断开，其保护层厚度不应小于10）,缝宽10,聚氨酯填缝，与山墙、女儿墙以及突出屋面结构的交接处应留健隙，并做柔性密封处理）；（6）20厚1：3水泥砂浆；（7）干铺无纺聚酯纤维布一层；（8）100厚挤塑板（Bl级）（9）10厚1：3水泥砂浆隔离层；（10）3厚自粘性橡胶沥青防水卷材双层铺；（11）清洁剂一道；（12）20厚1：3水泥砂浆找平层；（13）最薄40厚LC5.0轻集料混凝土2%找坡层；（14）现浇钢筋混凝土顶板6屋6（铺装屋面）（1）3Omm厚铺地砖面层,干水泥擦缝；30厚1:2.5水泥砂浆；（3）40厚C20防水细石混凝土，内配d）6150*150双向钢筋网片，设间距小于等于6000的分隔缝（钢筋在缝内断开，其保护层厚度不应小于10）,缝宽10,聚氨酯填缝，与山墙、女儿墙以及突出屋面结构的交接处应留缝隙，并做柔性密封处理）；（4）20厚1：3水泥砂浆；（5）干铺无纺聚酯纤维布一层；（6）100厚挤塑板（Bl级）（7）10厚1：3水泥砂浆隔离层；（8）序号内容防水等级材料及做法3厚自粘性橡胶沥青防水卷材双层铺；（9）清洁剂一道；（10）20厚1：3水泥砂浆找平层；（11）最薄40厚LC5.0轻集料混凝土2%找坡层；（12）现浇钢筋混凝土顶板6.4.1.2 屋面各分项工程施工方法本工程屋面做法除面层不同，基层做法相同，分解施工方法如下：1找坡层1）先将屋面基层清扫干净，弹出天沟线，根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，冲筋间距为1.5m,在排水沟、雨水口处找出泛水，冲筋后进行找坡层施Io2）扫水泥净浆，要求扫浆均匀，边角到位。3）找坡层由远及近、由高到低的程序进行严格掌握坡度，最薄处不小于30mm,可用2m左右的方尺找平，空隙不得超过5mm,用抹子在水泥初凝前抹平、压实。4）养护：常温时在24h后浇水养护，养护时间不少于7d。2防水层防水做法详见屋面防水施工方案。3保温层1）基层应平整、干净、干燥。2）采用干铺的铺贴方式3）排版时要错缝排版，板缝紧密，不得有空隙。4）尽量采用整板铺贴，非整板处进行整板裁切后拼贴。4保护层1）清理基层。2）在混凝土浇筑前将分割条按原划分的分割缝位置用水泥砂浆固定。分格缝木条要刨光（梯形），横截面高50mm,上口宽度为20mm,下口宽度为15mm17mm,木条要在水中浸泡至基本饱和状，并刷涂膜剂再使用。3）钢筋网片按设计要求的规格，直径配料，绑扎。保证搭接长度大，在同一断面内，接头不得超过钢筋断面的四；钢筋网片在分格缝处需断开；钢筋网采用34mm厚砂浆块垫起至细石混凝土上部，并保证留有IOmm的保护层。4）混凝土浇筑（1）在基层上分仓均匀地铺设混凝土。一个分格内混凝土要连续浇筑完成，不留施工缝。分格内混凝土木杠刮平，用平板振捣器振捣密实或人工木抹拍实，并用滚筒来回滚压，直至混凝土密实、表面浮浆不再沉落为止，用木抹子搓平，搓出水泥浆。光时不宜在混凝土表面掺加干灰或水泥砂浆，否则混凝土表面易产生开裂与剥落现象。混凝土初凝后及时将分割条起出，分割缝两侧做到顺直、平整、密实，否则要及时修补。灌缝：将分割缝清理干净，嵌入背衬材料，然后刷基层处理剂，基层处理剂干燥后立即嵌填密封材料。6.4.1.3屋面各分项工程施工技术措施表642屋面各分项工程施工技术措施序号项目技术措施1蓄水试验临时堵塞所有雨水排泄口，接着把平屋顶浸满清水最少50mm高或至踢脚板或缘饰的顶部，取其高者为准。测试用清水需加入钾针以便找到渗漏位置。试验必须连续实行不少于48ho整个试验的每个阶段必须有照片纪录。试验完结后，仔细检查屋顶及屋顶底部以找出漏水、渗水处或任何缺陷。2保温层(1)保温层要求保持干燥，封闭式保温层的含水率相当于该材料在当地自然风干状态下的平衡含水率，因此按规范要求采用排汽措施。(2)板状保温材料紧靠在需保温的基层表面上，并铺平垫稳。3钢筋网片位置放置施工时使用灰饼将钢筋网片放置在混凝土的中上部，保证保护层的厚度不得小于IOmmo4细石混凝土施工细石混凝土浇筑时，铺好大模板，严禁局部踩踏钢筋网片，混凝土终凝后立即采用塑料薄膜覆盖并浇水养护，养护时间不少于14d。养护期间保证覆盖材料的湿润，5面砖施工根据屋面排砖图，确定砖数和缝宽，在地面上弹纵横控制线(每隔5块砖弹一根控制线)，并严格控制好方正。6.4.2防水工程施工方案6.4.2.1 防水工程简介防水工程主要包括：地下防水、室内防水、外墙防水、屋面防水等。防水做法主要有：聚合物水泥砂浆防水层、L5厚聚氨酯防水层、3厚自粘性橡胶沥青防水卷材、耐根穿刺防水层。6.4.2.2 防水工程总体要求1防水材料应有备案证明、出厂合格证、材料使用说明书及质量检验报告，并有专人负责材料进场验收和材料报验，填写材料进场验收记录和材料报验单。2防水材料进场后应存放在规定库房，防止雨淋日晒，并远离火源。库房应设立防火标志并配备足够的消防器材。3防水材料使用前必须按规定分批进行复试，复试合格方可使用。4材料复试应全部为见证取样试验，以保证试验结果的可信度。5防水操作员必须经过专业培训，持证上岗。防水施工队伍必须是具有防水施工斐质的专业施工队伍。6防水施工队入场后由专业工程师对其进行施工技术交底、安全文明施工教育。7防水施工前单独编制详细的防水施工方案，报业主、监理审批。8防水施工前应由专业防水施工队、项目部、监理单位对基层进行验收，验收合格方可进行防水施工。9坚持样板引路:防水施工前必须先作样板，待样板验收通过后方可大面积施工。10强化过程控制:施工过程中应有专人旁站监督检查，每道工序完成后必须经检查合格方可进行下道工序，严格进行过程控制，做到每步必检。11特殊过程控制:特殊过程应严格按程序文件中关于特殊过程质量控制的有关规定进行施工和验收，并做好有关书面记录。12防水验收:屋面防水应做淋水试验，雨季可做雨水观察记录。室内楼地面防水必须进行二次试水检查，以防面层装修破坏基层防水。6.4.23防水工程施工组织防水工程分地下、室内和屋面三个区组织施工，区内划分若干施工段，按照分部分项工程施工工序，分段穿插施工；不同材料的防水层按照先基层、附加层，再防水层，最后保护层的顺序组织施工。1地下防水工程施工组织地下防水工程位于底板下、底板顶、外墙（地连墙）内侧、顶板上。根据总进度计划安排，各区、段内的基础垫层完成即插入找平层和防水材料的使用，经验收合格即可施工保护层。地下室侧壁防水在地下室结构施工完成后进行施工。地下室顶板防水计划在裙房外墙装饰完成后进行施工，与室外管道、绿化等配合2室内防水工程施工组织室内防水材料为聚合物水泥砂浆防水层L5厚聚氨酯防水层,施工顺序遵循“先远后近、先高后低、先细部后大面、先立面后平面”的原则。3屋面防水工程施工组织屋面防水工程计划分楼栋组织施工。6.4.2.4防水工程施工工艺1结构自防水工程施工工艺表6.4-3结构自防水工程施工工艺序号防止钢筋混凝土裂缝的总体设想控制要点施工要点1严格控制混凝土的配合比酉已合比控制（1）防水混凝土的施工，尽可能一次浇筑完成；（2）混凝土浇筑期间应作好基坑自身的防水工作，严防地下水及地表水流入基坑造成积水，影响混凝土的正常硬化，导致防水混凝土强度及抗渗性的降低；（3）外墙模板的对拉螺栓应采用止水环，止水环满焊；（4）钢筋不得用铁丝或铁钉固定在模板上，采用细石混凝土或砂浆块作垫块，并确保钢筋保护层的厚度不小于35mm；不允许出现负误差；（5）模板2按设计要求在混凝土中掺加多膨胀源膨胀剂，补偿混凝土的收缩，以提高混凝土的抗裂能力。掺入外加剂3原材料选用水化热较低的和安定性较好的矿渣硅酸盐水泥，降低水泥的水化热；在混凝士拌合物中掺加适量的粉煤灰，以减少水泥用降低水化热序号防止钢筋混凝土裂缝的总体设想控制要点施工要点量，改善混凝土和易性。表面平整，拼缝严密，吸水性小，结构坚固。浇筑混凝土前，应将模板内部清理干净；（6）防水混凝土的配合比应通过多组试验选定，报监理审批后方可施工；（7）混凝土运输过程中，要防止产生离析和坍落度、含气量损失及漏浆现象。运输后若出现离析现象，必须进行二次搅拌；当坍落度有损失时，应加入原水灰比的水泥砂浆；（8）防水混凝土必须振捣密实，采用插入式振捣器，快插慢拔，其插入间距不应超过有效半径的L5倍；（9
