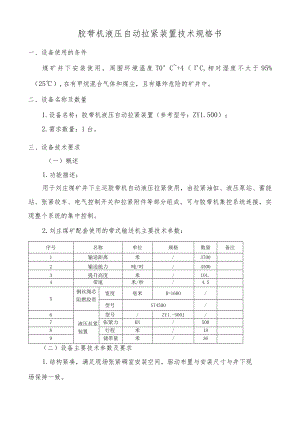

胶带机液压自动拉紧装置技术规格书.docx

胶带机液压自动拉紧装置技术规格书一、设备使用的条件煤矿井下安装使用，周围环境温度T0°C+4（C,相对湿度不大于95%（25）,在有甲烷混合气体和煤尘，且有爆炸危险的矿井中。二、设备名称及数量1.设备名称：胶带机液压自动拉紧装置（参考型号：ZY1.500）；2.需求数量：1台。三、设备技术要求（一）概述1.功能描述：用于刘庄煤矿井下主运胶带机自动液压拉紧使用，由拉紧油缸、液压泵站、蓄能站、张紧绞车、电气控制开关和拉紧附件等部分组成。可与胶带机集控系统连接，实现整个系统的集中控制。2.刘庄煤矿配套使用的带式输送机主要技术参数：序号名称单位规格数量备注1输送距离米/37002输送能力吨/时/45003提升高度米/IO1.4带速米/秒/4.55钢丝绳芯阻燃胶带宽度亳米B=1600/型号ST4500/6液压拉紧装置型号/ZY1.-500J/7张紧力KN/5008行程米/189储带量米/36（二）设备主要技术参数及要求1.结构紧凑，满足现场张紧碉室安装空间，驱动布置与安装尺寸与井下现场保持一致。2.胶带自控液压张紧装置采用张紧绞车和液压缓冲装置，最大张紧拉力为500KNo3,张紧绞车可根据实际拉紧行程需要进行储绳（绳径26mm）,储绳量大于120米，张紧行程大于30米。4 .液压张紧装置能够直观显示实时张紧力，设有反馈输出，能够提供张紧力下降、张力过紧、张紧装置正常运行及故障等输出信号给皮带机保护控制系统并显示于皮带机保护控制系统终端。5 .电控箱本身配备P1.C控制器，液压泵站与电控箱之间的动力回路、控制回路以及检测回路的接线，拉紧装置控制开关和集控中心之间的信息交换采用开关量信号来实现。设有手动、自动等控制，可迅速松驰或张紧胶带，便于胶带整机的维护。能够对胶带机实现实时调节张紧力（皮带机启动、正常运行、皮带机停止及故障停车四种状态下）。配备智能型综合保护器，具备短路、缺相、过载、漏电电气保护，能够记录并显示张紧系统故障Q6 .主要由以下部件组成：液压部分、张力检测部分、电气控制部分等。液压部分包括液压站、缓冲油缸及蓄能器、张紧绞车、连接管路等。液压站部分主要由油箱、防爆电动机（或变频器及电机）、油泵、滤清器、压力表、溢流阀、截止阀、电磁换向阀、单向阀等组成。张力检测部分主要由张力传感器组成，可以把钢丝绳的张紧力变成模拟信号传输给电控箱。电气控制部分主要由电控箱组成，实现对液压站电机和电磁阀的控制，以及张力信号的处理。7 .液压张紧装置可以在工作电压660V、控制电压127V两种电压下工作。8 .使用的钢板、型钢、角钢均有出厂合格证和质量保证书；钢板、型钢、角钢下料均无裂纹、裂缝、皱纹等，并清除毛刺。9 .焊缝不得有烧穿、裂纹、未熔合、未焊透等现象。10 .拉紧绞车机架、钢丝绳固定座、油缸底座须进行热镀锌防腐处理。11 .液压油管接头须采用矿用快速接头。12 .设备具有产品合格证、煤安证、防爆合格证等各种证件，符合国家标准规定。13 .供货商负责派人现场指导安装及培训维护人员操作。14 .另外提供矿用隔爆型电磁换向阀2件、手动换向阀2件、溢流阀2件、压力表2件、张力传感器1件、橡胶密封圈1套、进出口油管及快速管接头1套。四、供货范围1.胶带自控液压张紧装置1套（含张紧油缸、油缸底座、张紧绞车、液压站、导向轮、连接油管及接头、蓄能器、电控装置、绳轮组件、钢丝绳固定座、托绳轮装置），提供与设备安装相关的全部附件、紧固件及充氮气工具（能够检测氮气压力）1套。2 .供货时应对其供应的设备提供现场使用维护所必须的图纸；提供合格证,质量证明书等必须的质量证明文件，液压站、减速机、电机、电控箱等电气设备的煤安证、防爆证、生产许可证齐全；3 ,提供3套完整的书面和电子版安装维护使用说明书。五、设计、制造和检验标准供货方采用的设计、制造和检验、检查标准必须符合国家或行业现行的有关标准。六、质保设备的质量保证期为12个月。时间从设备安装、试运行且验收合格后起计算。在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修服务。编制：机电技术负责人：机电负责人：生产技术部:
