墙面工程施工方案.docx

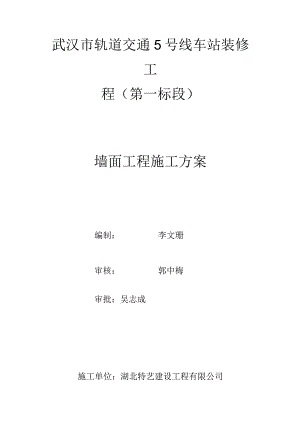

武汉市轨道交通5号线车站装修工程（第一标段）墙面工程施工方案编制：李文珊审核：郭中梅审批：吴志成施工单位：湖北特艺建设工程有限公司日期：2020年5月7日目录A、工程概况3B、干挂石材施工工艺31.操作要点33）安装节点图如下：7B、墙面镶贴瓷片施工工艺10C、砖墙砌筑及内墙抹灰施工工艺12D、纤维水泥板安装施工工艺18E、铝单板装饰板施工工艺201、施工工艺流程202、操作工艺201）施工准备202）框架龙骨安装213）铝单板连接及安装213、施工方法和注意事项224、竣工清理22A、工程概况工程名称：武汉市轨道交通5号线车站装修工程（第一标段）工程地点：武汉市武昌区建设单位：武汉市地铁集团有限公司。监理单位：湖北公力工程咨询服务有限公司设计单位：深圳广田集团股份有限公司施工单位：湖北特艺建设工程有限公司；工程规模：武汉市轨道交通5号线车站装修工程（第一标段）：江民路站、武金堤公路站、复兴路站、彭刘杨路站共4个车站装修工程。B、干挂石材施工工艺1 .操作要点1.1 施工前准备：预埋件位置、牢固性检查，当预埋件偏差超出相关要求时，应有合理的预埋件修补和弥补方案，并根据方案进行处理，直至满足要求。骨架安装前进行石材幕墙的“四性一风压变形性能、雨水渗漏性能、空气渗透性能（有热工性能要求时做）、平面内变形性能”试验。测量放线1.2 测量放线：根据主体结构的基准轴线和水准点进行准确定位，对照幕墙施工图将转角位置、轴线位置、变高截面位进行复核检查，确保放线准确。测量时应控制分配测量误差，不能使误差积累。测量放线应在风力不大于4级的情况下进行，并要采取避风措施。1. 3金属骨架加工、安装1）根据施工放样图检查放线位置，以现场尺寸加工下料。2）安装同立面两端的竖框，然后拉通线按顺序安装中间竖框。将各施工水平控制线引至竖框上，并用水平尺校核。3）按照设计尺寸安装金属横梁。横梁一定要与竖框垂直。焊接前，应对下方和相邻的已完工作面进行保护；焊接时需采用对称焊，以减少因焊接产生的变形。焊缝质量检查合格后，对所有焊点、焊缝去焊渣及刷防锈漆。4）钢构件表面防锈处理应符合现行国家标准钢结构工程施工验收规范GB50205的有关规定，钢构件焊接、螺栓连接应符合现行国家标准钢结构设计规范GBJ17及钢结构焊接技术规程JGJ81的有关规定。5）幕墙防雷装置必须严格按照设计及相关标准与主体结构防雷装置进行有效连接。1.4铝合金连接件安装铝合金连接件应选用背栓生产厂家的配套产品。连接件与金属骨架的连接应按照现行规范要求施工作业，根据螺栓材质确定是否需要采取防锈、防腐蚀措施。1. 5石材板加工、成孔1）严格控制石材色差、尺寸偏差以及破损，若有明显色差、破损、缺楞、裂痕、掉角等石材不得使用，石材板颜色和花纹协调一致,将合格石材板按图纸进行编号分类。2）石材板成孔工艺及要求石材板成孔工艺：采用专用设备磨削柱状孔一拓孔一清孔图1石材板成孔剖面图石材板成孔尺寸控制要求见下表。表石材板成孔尺寸控制要求（mm）背栓型号背栓规格钻孔直径dm（允差+0.4-0.2）拓孔直径dt（允差±0.3）置入深度hz（允差+0.40.1）凹台直径dt（允差±0.3）单切面背栓双切面背栓非旋进式背栓M601113.510、12、15、18、022M801315.515、18、21、022旋进式背栓M609.5ll.510、12、15、18、022M801113.515、18、21、022注：h（单切面背栓无）的厚度由石材厚度允许公差决定。3）用专用石材背栓钻孔设备对石材板进行成孔作业，在石材板背面上下两边进行磨孔，孔位距边缘IOomln180mm；横向间距不宜大于600mm。背栓钻孔设备切削孔转速最高为12000r/min,自动升频；设备使用与背栓型号、连接形式匹配的钻头，利用气压成孔技术进行磨孔、拓孔，对石材板不会造成损伤。石材板成孔后，对孔径、孔深、拓底孔进行检查，合格后方能安装背栓。随着石材开孔技术的改进，使得开孔成本大大降低。4）石材板的背栓数量应符合下表。表石材板与背栓的选择关系单块石材的重量（kg）石材厚度（mm）背栓规格（mm）背栓数量<10020M6×124<10025M6×154<10030M6×184>100,<30020M8×124>100,<30025M8×154注：上表为常用规格，超规格的应通过具体计算确定。5）背栓植入安置工作台（台面放置合适的橡胶板）f放置已成孔的石材板f将背栓植入石材板孔中f完成背栓紧固f组件抗拉拔试验。根据背栓型号确定背栓植入紧固方法，非旋进式背栓一使用专用工具击胀（抽拉）使胀管端扩张紧固；旋进式背栓一旋进螺栓使胀管端扩张紧固。在背拴表面增加了尼龙网套，可提高了背拴挂件的抗震性能，排除背栓与石材板硬性接触而降低热胀冷缩效应。2. 6石材板安装1）建筑物为多层的石材幕墙安装：将组装完成的石板材按照从下到上、从左到右依次进行安装即可。先按幕墙面基准线仔细安装好底层第一皮石材板，且宜先完成窗洞口四周的石材板镶边。安装完每一楼层后，要注意调整垂直度误差，不要积累。3）安装节点图如下：图2背栓干挂石材幕墙纵剖面节点图8-16e抗震缓冲型石材泡沫棒石材密封胶尼龙网套行栓背栓干挂石材幕墙横剖面节点图横梁石材密封胶IOZOddddd泡沫棒zz石材密封胶尼龙网套背栓抗震缓冲垫x,窗台图4背栓干挂石材幕墙窗台剖面节点图图5背栓干挂石材幕墙转角剖面节点图2.7石材板拼缝口处理石材密封胶注胶前必须进行相溶性试验和耐污染试验，合格后方可使用；石材拼缝口密封处理分为敞缝式和密封式。根据设计和地区特点情况进行合理选择。1）敞缝式密封处理是采用在石材拼缝内侧增加挡水片，防止雨水溅入，能较好地解决挡雨的问题。优点在于提高外墙饰面的美观，缺点在于不适合有热工性能要求的石材幕墙工程，适用范围受限。2）密封式处理是对石材板拼缝进行注胶密封。优点在于适宜范围广，对有热工性能要求的建筑有利，缺点在于硅胶易发黄变质、沾尘污染等，影响外墙饰面的美观。为确保粘结质量，注胶前清洁石材板拼缝口表面的灰尘、水、油污等物,并保持石材板拼缝干净、干燥；为确保拼缝注胶质量，注胶前用带有凸头的刮板填装泡沫棒，选用的泡沫棒直径应略大于胶缝宽度；为保证石材板面的洁净，注胶前用纸胶带沿缝隙两侧进行粘贴；嵌缝胶选用石材板专用硅酮密封胶,注胶温度应在540度范围内进行,注胶应尽量连续,胶缝均匀、密实、饱满,胶体不得产生气泡。若不慎将胶体沾在墙面上,应立即除去,并用清洁剂及时清除余胶。胶体厚度一般为缝宽的1/2,且不小于4mm,不得大于缝宽，胶体太厚则容易使胶体受力时被拉断拉裂，造成密封和防渗漏失效；打完胶后要在表层固化前用刮板将胶缝刮为凹缝，胶面要光滑、圆润,不能有流坠、褶皱现象。胶缝修整完毕后应立即将两侧纸胶带撕掉,打胶操作业应避开阴雨,大风天气；注胶施工完后，用干净的棉质或脱绒白布倒上溶剂对胶缝两侧石材面进行清洁,禁止将白布入内沾取，溶剂为专用清洁剂或草酸。注意已完工作面的保护。B、墙面镶贴瓷片施工工艺一、施工工序瓷砖挑选->浸砖一墙面找方一排砖放线一铺贴一擦缝、清理二、施工工艺1、材料1）水泥：普通硅酸盐水泥或矿渣硅酸盐水泥，白水泥（擦缝用）。2）矿物颜料：（与釉面砖色泽协调，与白水泥拌和擦缝用）。3）砂子：中砂。4）石灰膏：使用时灰膏内不应含有未熟化的颗粒及杂质（如使用石灰粉时要提前一周浸泡透）。5）玻化砖：品种、规格、花色按设计规定，并应有产品合格证。釉面砖的吸水率不得大于10%。砖表面平整方正，厚度一致，不得有缺楞、掉角和断裂等缺陷。如遇规格复杂，色差悬殊时，应逐块量度挑选分类存放使用。2、作业条件1）天棚（天花）、墙柱面粉刷抹灰施工完毕。墙柱面暗线管线、电线盒及门、窗框安装完毕，并经检验合格。墙柱面必须坚实、清洁（无油污、浮浆、残灰等），影响面砖铺贴凸出墙柱面部分应凿平，过于凹陷墙柱面应用1:3水泥砂浆分层抹压平。（先浇水湿润后再抹灰）。安装好的窗台板及门窗框与墙柱之间缝隙；用1：3水泥砂浆堵灌密实；门窗框边隙之嵌塞材料应由设计确定，铺贴面砖前应先粘贴好保护膜。3、操作方法1）选砖：面砖一般按ImnI差距分类选出若干个规格，选好后根据墙柱面积分批类计划用料。选砖要求方正、平整，楞角完好。同一规格的面砖，力求颜色均匀。2）基层处理和抹底子灰a.对光滑表面基层，应先打毛，并用钢丝刷满刷一遍，再浇水湿润。b.对表面很光滑的基层应进行“毛化处理”。即将表面尘土、污垢清理干净（油污可用10%火碱水清刷后，再用清水将碱液冲洗干净）；浇水湿润，用1:1水泥细砂浆，喷酒或用毛刷（横扫）将砂浆甩到光滑基面上。甩点要均匀，终凝后再浇水养护，直至水泥疙瘩有较高的强度，用手扳不动为止。3）抹底子灰：a.吊垂直，打规矩，贴灰饼（打墩），冲筋（打栏）。吊垂直，打规矩时，应与墙面的窗台、腰线、阳角立边等部位面砖贴面排列方法对称性以及室内地台块料铺贴方正综合考虑，力求整体完美。b.将基层浇水湿润，（碎基层面尚应用水灰比为0.5内掺801胶的素水泥均匀涂刷），分层分遍用1:2.5水泥砂浆底灰（亦可1:0.5:4水泥石灰砂浆）。第一层宜为5mm厚用铁抹子（铁灰匙）均匀抹压密实；待第一层干至7-8成后即可抹第二层，厚度约为8T0mm,直至与冲筋大至相平，用木杠（压尺）刮平，再用木抹子（磨板）磋毛压实，划成麻面。4）预排成块、弹线a.预排砖块应按照设计色样要求，一整幅墙柱面贴同一品种规格面砖；在同一墙面，最后只能留一行（排）非整块面砖，非整块面砖应排在靠近地面或不显眼的阴角等位置；砖块排列一般自阳角开始。至阴角停止（收口）和逢开棚（天花）开始至楼地面停止（收口）。b.弹好花色变异分界线及垂直与水平控制线。垂直控制线一般以InI设度为宜，水平控制线一般按5T0排砖间距设一度为宜；砖块从天棚顶往地面排列至最后一排整砖度，应弹置一度控制线；墙裙、踢脚线顶亦应弹置高度控制线。5）贴瓷砖a.将釉面砖浸入清水内，30分钟（最少）后叠起漓干，后进行安装。b.在每一分段或分块内的瓷砖，均应自下向上铺贴。从最下一排砖的下皮位置用钉子装好靠尺板（室内靠尺板装在地面上第一排整砖的下皮位置上；室外靠尺板装在当天计划完成的分段或分块内最下一排砖的下皮位置控制线上），以此承托第一排瓷砖。C.浇水将底子灰面湿润，先贴好第一排砖块下皮要紧靠装好的靠尺板，砖面要求垂直平正，并应用木杠（压尺），校平砖面及砖上皮。d.以第一排贴好的砖面为基准，贴上基准点（可使碎块瓷砖），并用垂球（线称）校正，以控制破面出墙面尺寸和垂直度。e.铺贴应从最低一皮开始，并按基准点接线，逐排由下向上铺贴。瓷砖背面应满涂水泥膏（厚度一般控制在2-3Inm内），贴上墙面后用铁抹子木把手着力敲击，使瓷砖粘牢，同时用木框（压尺）校平砖面及上皮。每铺完
