地铁车站碗扣式脚手架模板支架专项施工方案.docx

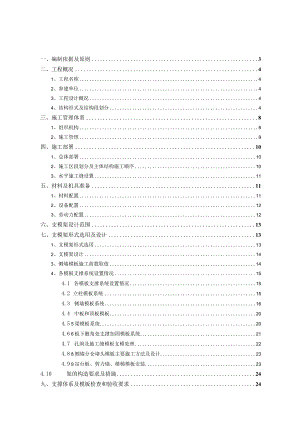

一、编制依据及原则3二、工程概况41、工程名称42、参建单位43、工程设计概况44、结构形式及结构段划分4三、施工管理体系81、组织机构82、施工管理9四、施工部署101、总体部署102、施工区段划分及主体结构施工顺序103、水平施工缝设置11五、材料及机具准备111、材料配置112、设备配置123、劳动力配置12六、支模架设计范围13七、支模架形式选用及设计131、支模架形式选用132、支模架设计143、侧墙模板施工荷载取值144、各模板支撑系统设置情况154.1 各模板支撑系统设置情况154.2 立柱模板系统154.3 侧墙模板系统164.4 中板和顶板模板204.5 5梁模板系统204.6 6板下腋角处支撑加固模板系统214.7 孔洞及施工缝模板支模处理224.8 8侧墙分仓堵头模板主要施工方法及设计234.9 9站台板、剪力墙、楼梯模板安装234.10 架的构造要求及措施24九、支撑体系及模板检查和验收要求241、支撑体系检查252、模板检查及验收263、应注意的问题26十、支模架的搭设及拆除271、施工准备272、碗扣件式钢管架的搭设要求273、支模架的拆除293.1准备工作293.2支模架的拆除293.3拆除注意事项29十一、质量保证措施311、模板工程质量312、质量控制注意点323、模板质量通病的防治及质量保证措施32十二、安全管理与维护措施331、安全管理注意事项332、施工注意事项343、模板堆放区火灾预防34十三、安全保证措施35十四、环保和文明施工、成品保护措施361、环境保护措施362、文明施工措施373、成品保护措施37十五、应急预案371、支模架异动372、浇注结构异动383、架上火灾384、触电情况385、人员坠落386、夏季施工问题397、医院联系方式39附件:XX站模板支撑系统计算书401、计算参数402、单侧向侧墙模板支撑系统验算403、侧墙钢模板结构计算434、侧墙木模板支撑系统计算475、顶板和中板模板支撑系统计算516、梁模板支撑系统计算53一、编制依据及原则1、编制依据(I)地下铁路工程施工及验收规范(GB50299-2003)(2)混凝土结构工程施工及验收规范(GB50204-20U)(3)组合钢模板技术规范(GB50214-2001)(4)建筑施工模板安全技术规范(JGJ162-2008)(5)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)(6)建筑施工碗扣式钢管脚手架安全技术规范(JGJ166-2008)(7)混凝土模板用胶合板(GB/T17658-2008)(8)钢管脚手架扣件(GB15831-2006)(9)木结构设计规范(GB50005-2003)(10)建筑施工高处作业安全技术规范(JGJ80-91)(11)建筑施工手册(12)上海市轨道交通5号线南延伸工程5标段金海湖站设计图纸(S200901-S-108)(13)其他适用的规范规程、法律法规2、编制原则(1)满足业主及相关方的要求认真履行施工合同，兑现承诺，满足业主对本工程安全、质量、进度、文明施工及环境保护等各方面的要求。接受业主、设计、监理、监督站等各方面的指导与检查，认真贯彻执行指令。(2)遵守国家、行业及上海市相关法律、法规、政策规定、严格执行相关施工及验收规范、规程、标准。根据设计图纸及业主、监理下发的相关文件，经项目总工对相关规程、标准进行识别，建立项目部执行规范、规程、标准的有效文件清单。开工前，组织项目部工程技术人员认真学习相关法律、法规及施工验收规范、规程、标准。3、编制说明本编制为上海市轨道交通5号线南延伸工程5标段金海湖站主体结构模板施工方案。二、1、工程名称上海市轨道交通5号线南延伸工程5标段金海湖站2、参建单位建设单位：XX市轨道交通规划建设领导小组（指挥部）办公室设计单位：上海市隧道工程轨道交通设计研究院监理单位：江苏盛华工程监理咨询有限公司施工单位：中铁十七局集团有限公司3、工程设计概况XX市地铁XX土建工程08标XX站位于XX路与规划XX路交叉路口的东侧，沿XX路布置，位于城市主干道下。车站周边主要为商办用地和市场用地，车站北侧为D-Park商住楼（17层），南侧为XX港。XX站为地下二层岛式站台车站，为单柱双跨箱型结构（局部为双柱三跨箱型结构）。车站主体长度为193.0m,标准段宽度为19.7m。车站顶板覆土厚度为3.03.4m,底板埋深为15.917.8m。车站共设置4个出入口，2组风亭。根据本站的工程特点、地质条件、交通组织和环境保护要求，车站主体采用明挖顺筑法施工。4、结构形式及结构段划分结构形式本站13轴为西侧端头井的结构范围，323轴为标准段结构范围,2325轴为东侧端头井的结构范围。车站主体段结构由三层板（底板、中板、顶板）和内衬墙组成：a标准段（323轴）顶板厚800mm,中板厚40Onlnb底板厚900mm,内衬墙厚700mm；b东、西端头井（13轴、2325轴）顶板厚80Onlnb中板厚400mm,底板厚100Omm,内衬墙厚800nmo结构断面形式详见图2-1、图2-2、图2-3、图2-4。结构段划分本站依据设计诱导缝及施工缝共分为8个结构施做单元段，自西向东Dl段长21.6m,D2段长22m,D3段长24m,D4段长24m,D5段长24m,D6段长23m,D7段长26m,D8段长33.Imo本站设计的结构跨度、层高、梁板、侧墙、立柱的尺寸及形式见表1结构形式一览表。表2-1结构（梁、板、柱）形式一览表序号项目结构部位单位说明1建筑面积总建筑面积m210807.572层数地下层主体结构2层；附属1层3层高地下一层mm4750地下二层mm6060/6650/74004结构形式基础类型钢筋混凝土结构结构类型单柱双跨箱型结构（局部为双柱三跨箱型结构）5地下防水结构自防水C35、P8抗渗混凝土材料防水全包防水6结构断面尺寸侧墙厚度mm700/800柱断面mm结构立柱500X1100、800×1200>800×1000端头壁柱800X1200梁断面nun底板上翻1200X2210底板下翻1000X22101200X22101200X2250中板下翻900X900900X1000顶板上翻1000X18001200X1800顶板下翻1200X1800顶板mm800中板mm400基础底板mm900/10007楼梯结构形式楼梯/现浇钢筋混凝土图2-1西端头井结构断面图图2-2标准段结构断面图（9轴处）鼠iE图2-3标准段结构断面图（21轴处）图2-4东端头井结构断面图三、施工管理体系1、组织机构以总体施工组织设计为主导，我公司成立以XX为项目经理，XX为副经理，赵东为项目总工、焦南稳为安全总监的项目领导班子，并挑选在地铁施工中年富力强、有责任心的人员组成现场技术、安全、质量部门负责现场检查工作，进行现场组织管理,实施本站土建工程的施工。组织机构如下：质量管理施工技术施工测量上海市轨道交通5号线南延XX项目经理部检验试验施工调度监控量测档案内业安全管理环保管理医疗保健体系运行外事协调劳资人事文秘后勤治安保卫机电设备物资材料合同管理计划计量财务管理施工工队成本控制图3-1项目组织机构图2、施工管理主体结构施工工序多，质量要求高，为了保证支模架施工质量、加强现场施工组织管理并做好工序衔接，施工过程中在落实部门岗位责任制的基础上实行行政领导和主要管理人员工地值班制度和工序技术负责制度。本工程实施项目法进行施工管理，从技术、安全、质量、计划、合同、文明施工及成本和信息管理上严格按照施工规范及要求进行科学管理。各工序技术负责人负责现场工序的技术指导、技术监督，并及时处理施工中遇到的技术问题，及时反馈信息。质检工程师根据质量总目标，进行施工质量检查，使工程能按合同、设计、规范要求施工；进行隐蔽工程的检查评定。安全负责人负责施工安全检查、安全培训教育、文明施工、环境保护等工作。物资设备部门负责人根据工程进度情况，合理组织原材料的采购、验收、和保管；负责各种原材料、机具、设备的合理调配，对工程所用的材料、机电设备的质量和管理负责。四、施工部署1、总体部署主体结构工程作为整个XX市地铁XX土建工程08标的一部分，组织施工时应严格按照整个工程的总体施工部署来考虑，重点考虑东端头井的节点工期，兼顾交通疏解、施工便道使用、场地布置、施工顺序、机械人员调配等与整个工程其它项目的施工协调。支模架的施工计划随主体结构底板、下二层侧墙、中板、下一层侧墙和顶板的施工计划实施。2、施工区段划分及主体结构施工顺序本车站按照施工部署，依据设计诱导缝及施工缝共分为8个结构施做单元段，主体结构施工顺序为D6段fD7段fD8段fD5段fD4段fD3段fD2段fDl段。每单元段长度如下图5-2所示：表4-1XX站主体结构分段长度统计表分段名称编号长度(m)分段名称编号长度(m)第一段Dl段21.6第五段D5段24第二段D2段22第六段D6段23第三段D3段24第七段D7段26第四段D4段24第八段D8段33.1图4-2车站施工分段示意图（2）3、水平施工缝设置根据支撑换撑工况，每段结构共设置四道水平施工缝，分底板、负二层侧墙及中柱、中板、负一层侧墙和中柱以及顶板进行浇注混凝土。每段由下至上分层进行车站结构的施工，逐渐形成台阶形流水作业。五、材料及机具准备1、材料配置表5-1周转材料用量表名称规格数量木模板厚15mm4000张碗扣钢管48x3.5x3000（1200、900、600）80000m钢管48x3.0x6000（3000、2400、1800）20000根顶托KTC-45,KTC-60,KTC-755000个底托KTZ-45,KTZ-60,KTZ-755000个地脚螺栓30mm7000根方木IOcmx10cm>5cmx10cm>10cmx15cm500m32、设备配置表52设备配置一览表序号机械或设备名称型号规格单位数量备注1履带吊50T台1钢筋、模板等吊装2汽车式起重机QY-25台2钢筋、模板等吊装3钢筋弯曲机GQW40台3钢筋加工4
