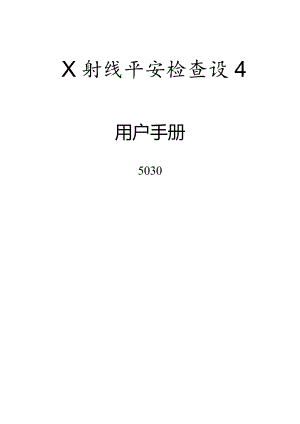

X射线平安检查设4用户手册5030前言本公司研制的5030型号的X射线平安检查设备是一种利用X射线的穿透能力实现对行李、货物进行快速不开箱检查的系统。5030X射线平安检查设备是先进的X射线图像检测系统，该设备综合了高效半导体探测器、数字图像处理技术和计算机图像显示的优点，为用户提供了一个高效可靠和具有效劳功能的高质量图像处理系统。此设备视硬盘容量能存储任意多幅高清晰图像，具有可靠的危险品自动报警功能和自动检错维护功能，采用简单人性化的操作设计，使用户操作更加方便快捷。为了使广阔用户对我公司生产的本产品有全面的了解，同时也为了给维修人员提供必要的维修参考资料，特编写了5030型X射线平安检查设备的用户手册。本手册全面地介绍了5030型X射线平安检查设备的工作原理以及如何操作、调整、维护和保养。在安装和使用该产品前，请阅读本手册，对于用户不遵守要求而损坏了设备，本公司不承当任何责任。由于5030型X射线平安检查系统单次检查和射线泄漏的剂量极低，国标为5Gyh,而我公司提供的设备的泄漏量小于0.1Gyh,本产品对于操作人员、旅客及其所携带的所有商业胶片是绝对平安的。即便如此,推荐在使用本产品之前,仔细阅读该用户手册，本手册包含了有关平安使用5030型X射线平安检查设备的重要信息。本产品应由接受过正规培训的人员操作，在任何情况下，操作人员必须严格遵守射线防护规那么，以防止引起辐射危险，只有经过辐射平安和系统操作培训的人员才能使用5030的X射线平安检查设备。由于时间有限，该手册难免有疏漏和缺乏之处，敬请广阔用户和专家给予批评指正。本公司产品在不断改良中，本手册发生更改时，恕不另行通知。目录前言I目录II第一章系统概述11.1 系统工作原理11.2 产品特色11.3 技术指标21.4 型号的组成及代表意义31.5 主要用途及适用范围3第二章操作平安指南52.1 符合的法规要求52.2 根本平安规那么52.3 设备的平安检查62.4 X射线的平安防护72.5 知情告之7第三章系统结构83.1系统组成83.1 系统部件和子部件93.2 系统子部件功能描述93.2.1 X射线源93.2.2 探测器阵列盒10电子控制箱10图像处理系统10显示装置10输送装置10光障装置11系统软件11软件运行环境11软件介绍11第四章设备的电气结构12电气控制12过流保护12紧急情况保护13权限控制13远程启动控制13一键关机控制13电机正反转控制13电机热保护14行程开关14各指示灯14接线端子模块14第五章图像处理及软件操作指南175.1 开机175.2 进行物品检查175.3 图像处理175.3.1 彩色/黑白显示175.3.2 图像反色185.3.3 边缘增强（边增）195.3.4 图像局部增强（局增）19高穿透力加强（高穿）205.3.6 低穿透力加强（低穿）205.3.7 增亮/减暗205.3.8 图像恢复205.3.9 图像放大205.3.10 灰度扫描（灰扫）215.4 关机退出215.5 软件操作指南225.5.1 操作菜单225.5.2 用户登录225.5.3 功能设置235.5.4 实时曲线235.5.5 图像设置245.5.6 文件设置245.5.7 信息提示25第六章保养、维修及常见故障排查266.1 日常维护与保养266.2 维修平安考前须知276.3 更换滚筒和传送带286.4 更换及调整光障286.5 更换及调整X射线源286.6 X射线源的训管296.7 常见故障及其排查296.7.1 电源故隙306.7.2 系统控制316.7.3 X射线控制326.7.4 图像显示336.8 贮存条件、贮存期限及考前须知35第七章售后效劳377.1 生产厂保证377.2 设备验收377.3 技术支持和培训377.4 售后效劳事项38安检机装箱验收清单39安检产品合格证41安检产品质保书43安检产品工程验收单45安检产品报修单47第一章系统概述1.1 系统工作原理5030型X射线平安检查设备由行李输送局部、X射线源及控制局部、信号采集处理及传输局部、图像处理局部和电气控制局部。5030型X射线平安检查设备是借助于传送带将被检查行李物品送入履带式通道完成的。物品进入通道后，检测装置将相关信息送至控制单元，由控制单元触发X射线源发射X射线。X射线经过准直器后形成非常窄的扇形射线束，穿透传送带上的行李物品落到探测器上，探测器把接收到的X射线变为电信号，这些很弱的电流信号被放大后量化，通过通用串行总线传送到工业控制计算机作进一步处理，经过复杂的运算和成像处理后得到高质量的图像。其工作原理如图1.1所示：图1.1X射线安检设备工作原理示意图1.2 产品特色本产品具有以下六大特色，为用户提供更具方便快捷的效劳。环保铅帘：铅帘的外表经过特定的处理，耐磨且环保，延长使用寿命网络接口：可以连接局域网，多个终端同时检查行李射线更平安：射线发射自动控制，防止误发射一键关机控制：关机时只需旋转一下钥匙，设备自动平安关机，简洁方便图像动态处理功能：一些功能键在动态中能实时处理故障自诊断：出现故障自动判断，并给出提示信息，便于维护1.2 技术指标本产品的技术指标如下:根本参数指标：通道尺寸5030机型：500（宽）×300（高）mm传送带速度/s传送带额定负荷5030：50kg穿透力5030：8mm钢板胶卷平安性对ISOI600胶卷平安泄漏剂量5030机型：0.1GyhX射线发生器：射线束方向底照式管电流0.5mA管电压80kV射线束发散角60°冷却/工作周期密封式油冷/100%图像处理系统：X射线传感器L形光电二极管阵列探测器，12bit深度显系器高分辨率17英寸显示器边缘增强物体轮廓边缘更加清晰超级图像增强图像细节更加清晰放大镜局部放大功能，动态放大显示增亮/减暗增加图像的亮度/减暗图像的亮度图像回拉/前拉显示前20幅图像，并对当前图像可进行任何图像处理图像复原图像显示恢复到最初状态图像存储实时保存任意幅图像，并可进行任意图像处理，连续工作保存。使用环境:工作温度/湿度045/20%95%（不冷凝）储存温度/湿度-2060/20%95%(不冷凝)工作电压220VAC(±10%) 50±3Hz功率损耗1.0KW（最大值）噪声级<58dB1.3 型号的组成及代表意义检测通道的高度, 检测通道的宽度, 本公司英文简称单位Cm单位Cm1.4 主要用途及适用范围5030型X射线平安检查设备采用最新影像技术，显示分辨率更高，图像更清晰，能快速有效地检测出各类危险品，广泛应用于政府机关、大使馆、机场、会议中心、博览中心、旅游景点、体育文化场所、邮局、商场、酒店、学校等平安检查场合，适合于小型箱包、手提箱、拎包等小型包类检测。第二章操作平安指南2.1 符合的法规要求5030是具有辐射的X射线设备，在产品设计中，已经竭力保证系统使用、安装及维修人员的的高度平安。即便如此，在设备的使用、安装和维修时，必须遵守以下的平安规那么：1、GB15208-2005?微剂量X射线平安检查设备？2、GB420893?外壳防护等级（IP代码）?。3、GB188712002?电离辐射防护与辐射源平安根本标准?。4、中华人民共和国放射性污染防治法。2.2 根本平安规那么尽管5030的X射线平安检查设备易于操作，我们仍建议您在开机之前通读手册，并遵守以下规那么：1、超过6个月没有使用的设备请不要开机！必须先由专业技术人员对X射线发生器进行重新起动，否那么可能导致X射线发生器损坏！2、操作5030的X射线平安检查设备之前，您应当了解有关适用的放射防护规定！3、如果其他人要操作您的5030的X射线平安检查设备，必须确保他是合格的操作员，了解所有平安指示、法律及规定。4、5030的X射线平安检查设备的安装、电气连接以及对机械和电气部件的更换只能由有经验的专业技术人员进行！5、如果5030的X射线平安检查设备的外壳部件、电缆或传送带被损坏，必须立即停止操作！6、5030的X射线平安检查设备的外壳板和部件只能被有资格的专业技术人员翻开！7、禁止修改、变更有关系统平安性的任何局部。设备的安装、调试或维修只能由接受过培训的合格的人员完成。8、5030的X射线平安检查设备只能用于检查物品！严禁用于检查人体或其它生物！9、禁止坐或站在传送带上。10、禁止在起动5030的X射线平安检查设备时身体任何部位进入检查通道内！11、确保行李在检测通道内或出口端没有被堆叠！如果行李阻塞了检查通道,在清理疏通之前应首先关机。12、防止各种液体流入机器，如发生这种情况应立即关机。13、5030的X射线平安检查设备及显示器上的散热口不能被挡住！14、系统工作前必须接地。主电源插座和安装现场必须具备可靠的接地配置。15、设备工作时，尽量防止站立在通道出口、入口附近。16、铅门帘损坏或者翻开时，不能让设备工作。17、虽然X射线剂量很小，但是非工作人员还是要尽量远离设备。2.3设备的平安检查使用设备前，确保进行以下各项平安检查：1、系统上电前必须检查通道入口和出口处的用于防止X射线泄漏的铅门帘是否完好，如有损坏，需立即更换。2、检查是否有物体遮挡住光障。3、检查传送带是否完好，是否有危害被检行李的尖刺和污迹，传送带是否偏离或者卡住。4、检查您的X射线平安检查设备的外壳面板、显示器、键盘及电缆是否有损伤。5、确认所有盖板均已盖好。2.4X射线的平安防护X射线平安检查设备，对X射线的辐射采取了可靠的防护措施，有效地保证了操作及被检测人员的平安。这些措施是：1、系统使用的X射线源是有源部件，只有在加高压的情况下才能发射X射线，因此在未加电的情况下，如运输、保存时不会有X射线产生。2、机柜四周及准直器用铅板屏蔽，出入端口均装有铅门帘，有效地防止了X射线的伤害。3、为了保证维修人员的平安，两个联锁开关（任意一个联锁开关断开都不会发射X射线），传送带停止运行和通道中无物品时X射线也不发射，使维修人员免受X射线的伤害。4、设备在多个位置设置接地线，可以有效防止人员触电和设备损坏。5、设备内部安装过载、过流等多重防护，将发生事故和危险的可能性降到最低。6、我公司生产的X射线安检系统完全符合X射线国家标准GB15208-2005.1中的平安要求。5030型X射线平安检查设备的设计，在任何情况下均能保护操作及维修人员的平安。该系统具有极低的X射线剂量，同时又能保证对被检查物体有足够的穿透力，感光材料、食品、药物及磁带均不受影响，甚至屡次照射也无妨。该设备配有大面积铅屏蔽以防止X射线泄漏。一套铅门帘几乎将射线对外辐射降低为零。设备在X射线的出射处和探测器箱上，装有
