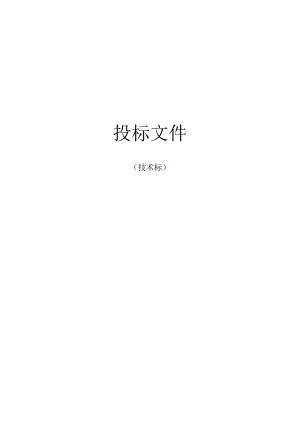

投标文件（技术标）2022年目录一、部组件试验厂房会议室改造空调通风改造21、空调设施拆除2(1)风机盘管拆除2(2)通风管道拆除4(3)钢管管道拆除62、空调设备制安8(1)风机盘管安装8(2)碳钢通风管制作安装10(3)保温层安装12(4)镀锌钢管施工工艺13(5)管道支架制作安装16(6)碳钢风口、散流器(百叶窗)制作、安装283、通风管道改到级新风系统过滤设备安装29(1)通风管道拆除29(2)碳钢通风管道制作安装31(3)空调器安装33一、部组件试验厂房会议室改造空调通风改造1、空调设施拆除（1）风机盘管拆除一、拆除准备工作计划1对施工难点及问题分析与对策：本工程主要是对风机盘管、水泵、阀门、风管及相应保温、水管及相应保温的拆除，根据现有的情况除设备外，其他设备属中小型，大口径管线较少，绝大部分的水管在DN80以下，风管主要为风机盘管送风管。二、拆除准备2.1 技术准备2. 1.1JZ解现场，熟悉拆除物周围环对境，其中包括：影响范围内建（构）筑物、周边各类设施（施备、管线）的分部状况。3. 1.2施工前，要认真检查影响拆除工程安全施工的各种管线的切断、迁移工作是否完毕，确认安全后方可施工。清理被拆除范围内的物资、设备，报告业主通知相关单位对已安装部分作好拆除或保护工作。4. 1.3组织现场拆除人员掌握拆除方案，明确工艺流程和安全要求，并做好技术交底工作。5. 1.4作业人员要经过培训，掌握拆除枝术要点和基本枝能，重要工序由熟练作业人员担当。6. 2生产准备2.2.1拆除用电：从业主提供的供电点处引出，根据施工现场的具体要求设置各级分控（配）电箱（柜）移动用电电源采用手提式插座箱。2.2.2施工用水：根据业主提供的水源（栓）设置用水点，要求方便取用。2.2.3用火管理：施工现场使用电焊、气割时除设有管理人员外要设置灭火器和水桶。2.2.4高空防护：高空做业除配置安全带外要设置牢固钢管架或钢门架。三、拆除过程中的具体实施方案及要求风机盘管的拆除1.1.1 风机盘管悬挂在上层楼板上，拆除时必须三人操作，下部移动式操作平台，一则工人站立其上操作，二则临时放置拆下的风机盘管。1.2 4.2拆除风机盘管相连的水、风、电管道和线路。1.1 .3两名工人在移动平台上举着风机盘管，另一名工人切割吊杆，随后放至移动平台，最后放置每层,晚间由收购单位处理运出现场。四、拆除管理1.2 拆除顺序：从外至内，由小到大，分层拆除，作业人员在脚手架或稳固的结构上操作，被拆除的构件有安全的放置场所，拆除施工分段进行，避免垂直交叉作业。1.3 高空作业区周边要设置警戒区（线），并设专人监护，严禁非操作人员进入。1.4 拆除管道时，分层作业，每层作业时，该层封闭，其他单位的无关人员严禁进入。必须放尽管道内的液体，作好吊装保护工作，并做好下部支撑，采取相应措施后，可进行拆除施工。1.5 高空拆除的管（线）设备拆除前要做到下部有支护，上部要吊牢，经确认扣牢方能割断或拆解。对（水）管内确认有无（水）后方可进行切割。1.6 对于高空拆卸的设备及管线严禁下抛，要用吊索吊下。1.3 6对于拆卸的设备及管线要按照业主方要求及指定的地方分门别类的摆放整齐。4.7 对于业主要求保护性拆除的及有要求的施工要严格按业主的要求施工,对要求拆除的设备及管（线）严禁切割。4.8 进入施工现场要正确配带安全帽及防护用具，施工现场严禁吸烟，工作时间严禁喝酒及严禁酒后进入施工现场。4.9 加强用火管理，现场使用气割、电焊时除配置灭火器和水桶外要求配置专职看火员监管方能进行施工。4.10 严禁野蛮施工，严禁野蛮拆卸。（2）通风管道拆除一、拆除准备1、技术准备1.1 了解现场，熟悉拆除物周围环对境，其中包括：影响范围内建（构）筑物、周边各类设施（施备、管线）的分部状况。1.2 施工前，要认真检查影响拆除工程安全施工的各种管线的切断、迁移工作是否完毕，确认安全后方可施工。清理被拆除范围内的物资、设备，报告业主通知相关单位对已安装部分作好拆除或保护工作。组织现场拆除人员掌握拆除方案，明确工艺流程和安全要求，并做好技术交底工作。1.4作业人员要经过培训，掌握拆除枝术要点和基本枝能，重要工序由熟练作业人员担当。2、生产准备2.1 拆除用电：从业主提供的供电点处引出，根据施工现场的具体要求设置各级分控（配）电箱（柜）移动用电电源采用手提式插座箱。2.2 用火管理：施工现场使用电焊、气割时除设有管理人员外要设置灭火器和水桶。2.3 3高空防护：高空做业除配置安全带外要设置牢固钢管架或钢门架。二、拆除过程中的具体实施方案及要求1、空调风管管道拆除1.l首先检查施工拆除现场的设备是否已做好防护；如未做到安全防护，应即可安排工人用大型板与门式脚手架搭设防护架，搭设完成后再用塑料布或者彩条布做好安全围挡，防止尘土等在拆除过程中造成污染；1. 2仔细检查周围设备电源是否切断拆除，后检查周围设备设备及管道的压力指示表有无压力存在，在确认无压力后将释放阀漫漫放开检查有无有液体喷出;防止水滴将设备浸泡损坏；1.2 完成上述工作后，清除周围的遮挡物及可燃物，相关单位拆除影响施工的管线等；1.3 拆除时必须四人操作，下部移动式操作平台，一则工人站立其上操作，二则临时放置拆下的风管;1.4 两名工人在移动平台上举着风管，另一名工人摘除吊杆，随后放至移动平台，最后放置每层,并随时清运出现场。三、拆除管理1、拆除顺序：从外至内，由小到大，分层拆除，作业人员在脚手架或稳固的结构上操作，被拆除的构件有安全的放置场所，拆除施工分段进行，避免垂直交叉作业。2、高空作业区周边要设置警戒区（线），并设专人监护，严禁非操作人员进入。3、拆除管道时，分区作业，每区作业时，该区封闭，其他单位的无关人员严禁进入。4、高空拆除的管（线）设备拆除前要做到下部有支护，上部要吊牢，经确认扣牢方能拆解。5、对于高空拆卸的管线严禁下抛，要用吊索吊下。6、对于拆卸的设备及管线要按照业主方要求及指定的地方分门别类的摆放整齐。7、对于业主要求保护性拆除的及有要求的施工要严格按业主的要求施工，对要求拆除的设备及管（线）严禁切割。8、进入施工现场要正确配带安全帽及防护用具，施工现场严禁吸烟，工作时间严禁喝酒及严禁酒后进入施工现场。9、加强用火管理，现场使用气割、电焊时除配置灭火器和水桶外要求配置专职看火员监管方能进行施工。10、严禁野蛮施工，严禁野蛮拆卸。四、安全施工措施1、认真贯彻国家有关安全生产法规、劳动保护条例，切实做到安全生产、文明施工，杜绝各类事故的发生。由项目主管副经理、有关部门负责人等各方面管理人员组成安全管与人员组成安全保证体系。2、制定安全生产责任制：认真贯彻“安全第一、预防为主”的安全方针。项目经理是项目安全和产第一责任者，安全员是安全工作直接责任者，建立、健全各级各部门的安全生产责任制，责任落实到人，做到谁施工谁对安全负责。3、工地实行安全值班制度。加强领导安全值班检查制度，每项施工工序必须有详细的技术、安全交底，签字齐全，方可施工。4、设一名专职安全检查员，协助项目部安全员的工作，严格贯彻各项生产管理制度和操作规程，做到只要有人施工就要有安全员在现场。随时发现安全隐患，及纠正改进。5、所有参加施工人员都必须进行进场前的安全教育，考试合格后方可上岗施工。一线工人要掌握本工种操作技能，熟悉本工种安全技术操作规程。6、特种作业人员心须持证上岗并佩带相应的劳动保护用品。7、所有进入施工现场人员心须戴安全帽，高空作业人员心须系安全带。8、严禁违章指挥，违章作业，工人对管理人员的违章指挥有权拒绝，建立安全否绝制度。9、对工伤事故外理及安全事故要求建立事故档案，编制外理报告，严格做到“三不放过”。10、建立安全检查制度，安全员每天检查，发现问题及时纠正，施行日检周查制度，对发现的问题及时的整改，做到定人、定时间、定措施，检查有记录。五、现场文明施工、消防防护、环保以及保卫工作1、对现场施工要做到地面无杂物，空中无悬吊物，设备、物资摆放齐整。2、拆除的设备、管(线)等物资进行分类存放，并做到及时清理，做到有序施工。3、对进场的设备进行登记，做到摆放整齐，使用安全可靠。4、对施工现场及放工管理区域设专人负责卫生保洁，保持现场整洁卫生，道路畅通，无积水杂物，车辆不带泥出场。5、搞好卫生防疫工作，严禁拆除过程中将有害气体及物质乱丢乱放。(3)钢管管道拆除一、主要施工方法及技术措施：1、钢管道旧管线的拆除，采用等离子切割机先将管道割断，然后由人工将管道拆除，若口径大于DN200的管道，可采用手拉葫芦协助吊卸。2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行工作。3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。4、供安装的钢管及管件应具有制造厂的合格证书，化学成分和机械性能等资料，并经热处理和晶间腐蚀实验。管子及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。5、管子安装前应进行一般清洗，除去油污及其他污物。6、钢管严禁使用氧-乙快割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。7、18-8钢管采用焊接连接，配件采用压制件，由于18-8不锈钢为奥氏体不锈钢，采用的焊接方式为手工电弧焊。选用的焊条及焊丝规格为：焊条牌号A132,焊丝钢号HOCr20NiIOTi8、管道应在支架固定好后安装，管子不得与碳钢支架直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片和橡胶板。9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6o10、钢管道管路较长或输送介质温度较高时，管路上应设补偿器。11、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6o二、保证项目质量的措施1、项目部须对甲方或自行采购的材料进行验收。2、焊接材料必须具有“产品质量证明书”。焊条使用前须在烘箱内烘焙，温度应在350度，恒温120度下保温。焊条取出后须放在保温筒内，焊接时，作到随用随取。3、实行工程质量目标管理，对重要部位设控制点。4、项目部施工员在施工前应向施工班组进行技术交底，并作好相应的记录。5、项目部应严格执行特种工持证上岗制度，施工中认真自检、互检和专检。6、项目部应认真作好原始记录和完整的竣工资料。2、空调设备制安(1)风机盘管安装一、施工准备1材料要求及主要机具：1.1 所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。2作业条件：1风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。2建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。二、操作工艺1工艺流程：预检一施工准备一电机检查试转一表冷器水压检验一吊架制安一风机盘管安装发愤器安装一连接配管一检验2风机盘管在安装前应
