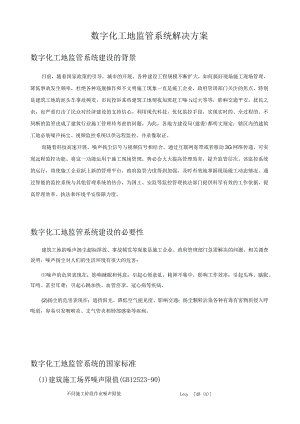

数字化工地监管系统解决方案.docx
数字化工地监管系统解决方案数字化工地监管系统建设的背景目前，随着国家政策的引导，城市的开展，各种建设工程规模不断扩大，如何搞好现场施工现场管理，降低事故发生频率，杜绝各种违规操作和不文明施工现象一直是施工企业、政府管理部门关注的焦点。特别是建筑工地的泥头车事故频发，市民投诉某些建筑工地彻夜加班赶工噪过大等等，影响交通平安，扰民之余，也严重打击了民众对经济建设的支持信心。利用现代科技，优化监控手段，实现实时的、全过程的、不间断的监管也成了建筑行业施工管理待考虑的问题，为此，各地方建设局(建委)都明文规定：辖区内的建筑工地必装噪声扬尘、视频监控系统以供远程监控，并录像取证。而随着科技高速开展，噪声扬尘信号与视频信号相结合，通过互联网宽带或者移动3G网络传递，可实现远程监控功能。将这一功能运用于施工现场管理，势必会大大提高管理效率，提升监管层次。该监控系统的运行，将使施工企业跃上新的管理平台，政府监管力度得到加强，及时有效地掌握现场施工动态情况。通过智能的监控系统与其他管理系统的结合，为国土、安监等监控管理执法部门提供科学有效的工作依据，提高管理效率、执法和环境平安保障力度。数字化工地监管系统建设的必要性建筑工地的噪声扬尘超标排放、事故频发等现象是施工企业、政府管理部门急需解决的问题。相关调查说明，噪声扬尘对人们的生活环境有很大的危害：噪声的危害表现在：影响睡眠和休息；引起心烦意乱，精神不集中，影响工作效率；引起头疼、脑胀、耳鸣、甚至耳聋；引起心跳加快、血管痉挛、冠心病等疾病。(2)扬尘的危害表现在：遮挡阳光、降低空气能见度、影响交通；扬尘颗粒沾染各种有毒有害物质侵入呼吸道，容易引发咽喉炎、支气管炎和肺部感染等疾病。数字化工地监管系统的国家标准(1)建筑施工场界噪声限值(GB12523-90)Leq： dB (A)不同施工阶段作业噪声限值施工阶段主要噪声源噪声限值昼间夜间土石方推土机、挖掘机、装载机等7555打桩各种打桩机等85禁止施工结构混凝土搅拌机、振捣棒、电锯等7055装修吊车、升降机等6555表中所列噪声值是指与敏感区域相应的建筑施工场地边界线处的限值，且如有几个施工阶段同时进行，以高噪声阶段的限值为准。(2)环境空气质量标准GB3095-2012GB3095-2012环境空气质量标准把环境空气功能区分为二类：一类区为自然保护区、风景名胜区和其他需要特殊保护的区域；二类区为居住区、商业交通居民混合区、文化区、工业区和农村地区。环境空气污染物根本工程浓度限值序号污染物工程平均时间浓度限值单位一级二级1颗粒物粒径10m年平均4070gm324小时平均501502颗粒物粒径2.5um年平均153524小时平均3575架构此»平 80««“务tt口控中心电it增市料控朱MXMN系统拓扑图Mra*三*oRS485RS485MMRMM1VKcf视频叠加系统的作用对建筑工地的作用(1)噪声扬尘排放尽在掌握.MMTO-建筑工地装有噪声扬尘自动监测系统，对工地施工噪声扬尘的排放进行监测。当噪声、扬尘排放超标前及时提醒工地当值负责人，对施工情况进行调整，防止由于施工噪声扬尘超标排放带来的直接经济损失。(2)提升工地形象该系统对监测点的噪声扬尘数据进行全天候全时段自动数据采集，并实时将采集到的数据在监测点设立的显示屏中显示,方便噪音扬尘污染排放接受市民的监督，实现与市民的良好互动，从而树立建筑工地及建筑企业的良好形象。(3)降低管理本钱，提高企业管理效率该系统采用远程监控，可以适当减少现场管理人员数量，或使管理人员制订针对性管理措施，及时发现违规现象，使整改信息传达落实，有的放矢，提高掌握现场情况的效率和准确性。同时通过宏观监控，优化施工场地布局，合理规划，综合调配人力物力。对建设局（建委）的作用（1）全天候全时段自动数据采集，动态及时掌握野 中In防该系统对各个监测点的噪声扬尘进行实时采集，并及时将采集到的数据传输回数据处理中心进行数据处理，数据代表性强，能够反映噪声的真实水平。该系统采用无线传输方式，采集一个监测点数据花费的时间小于3秒，大大提高了数据采集效率，确保建设局（建委）及时发现问题、及时处理。（2）与建设局（建委）系统结合，现场执法有据化九龙坡区声管理报表201洋10月21日2日军S72Se火.MtBX«MUlOSflLX)M190MUO1万WMLSJS9.94幺77793969J67&11599343.77ttJS2根a5993499179口69.997601SW441266293俣箱R厂Zje5W59和500179.996W97&1359.7143.936576 K4:加WtnMS63960X)949£79S9699976760.3443336Sl72SXKCHlSS6uS8599349J8M的957&0260.17yQ26SS国6"BWC出5859.924W179的69的75.9259.964346587 <au4 -C58Q549.79微气7542600243.99 7JOB ：110KWaOo%0000%数字化工地监管系统可以实现与建设局（建委）系统的结合，对噪音扬尘监测的现场数据，可以设定一定的阀值，当噪音扬尘数据大于设定值时可以以报表的形式通过预留接口和建设局（建委）系统数据进行交换，建设局（建委）系统可以实现相关案件的立案和派遣。（3）数据展示图形化，操作自动化系统应用计算机处理所有数据,不仅可以得到瞬时曲线,还可以得到平均值统计、动态分析、统计分布、相关性检验等任何所需图表。这不仅大大降低了工作人员的劳动强度，而且便于建设局（建委）及时了解噪声情况，进一步的分析并及时采取响应措施。违规告警，执法过程跟踪都由系统自动分发，回收信息，实现流程自动化处理，减少执法人员工作量。对环境的作用该系统主要针对建筑工地的噪声、扬尘两项重要的指标，通过建设局（建委）监管人员和工地现场值班人员监督和智能设备探测等一系列环境保护工作系统有机整合起来，实现对环境污染“应急、预警、指挥、处理”模式，构造一个相互统一、协调有序、高效运转的现代化环境保护工作保障系统，进一步提高环境污染和生态破坏事件预警和应急处理能力、保障建筑工地周界人民群众生活环境质量，同时也为城市市民提供一个更加安静、舒适的生活环境奠定了根底。噪声扬尘监测产品噪声扬尘自动监测仪（ZS4J内置扬尘监测国内首创扬尘自动监测内置集成于噪声自动监测系统；视频叠加功能噪声扬尘信号叠加在视频监控画面上实时显示噪声扬尘值：环保局平台接入支持环保局平台等第三方系统软件提取数据；系统配套接入国内主流数字化城管、智慧城市系统平台的无缝对接方式;气象参数扩展温湿度、风速、风向等气象信号的扩展接入，环境全面监控;系统集成专用内置工控行业专利控制技术，专业配套系统集成商成套系统；全天候全自动24小时365天全时工作，故障提示报警功能；通信方式可选以太网通讯，可选GPRS/CDMA/EDGA/3G、运营商专线；全铝合金外壳全铝合金外壳，巩固、防尘、防锈、防潮，防护等级为IP65；噪声自动监测仪(ZS3)视频叠加功能噪声信号叠加在视频监控画面上动态实时显示噪声值；儒环保局平台接入支持环保局平台等第三方系统软件提取数据；系统配套接入国内主流数字化城管、智慧城市系统平台的无缝对接方式;气象参数扩展温湿度、风速、风向等气象信号的扩展接入，环境全面监控;系统集成专用内置工控行业专利控制技术，专业配套系统集成商成套系统;全天候全自动24小时365天全时工作，故障提示报警功能；g通信方式可选以太网通讯，可选GPRS/CDMA/EDGA/3G、运营商专线；三全铝合金外壳全铝合金外壳，巩固、防尘、防锈、防潮，防护等级为IP65；扬尘自动监测仪(ZSY)国家标准单位采用国家空气质量标准中的标准单位(ugm3)；视频叠加功能扬尘信号叠加在视频监控画面上动态实时显示扬尘值；三环保局平台接入支持环保局平台等第三方系统软件提取数据；系统配套接入国内主流数字化城管、智慧城市系统平台的无缝对接方式;气象参数扩展温湿度、风速、风向等气象信号的扩展接入，环境全面监控;系统集成专用内置工控行业专利控制技术，专业配套系统集成商成套系统;全天候全自动24小时365天全时工作，故障提示报警功能；通信方式可选以太网通讯，可选GPRS/CDMA/EDGA/3G、运营商专线；阖全铝合金外壳全铝合金外壳，巩固、防尘、防锈、防潮，防护等级为IP65；工地的应用效果通道一监控效果图WV自XEV* U我出01.L二第Ed*®i_.)Xri5"O(1(WtoMy>n-m 4fttcmzBt万M3W to7FH3%z：:加您眩½程*»mI201H0-U11jUi2OMT">M48MI”4407VVyMVzVlOd&SO1a164010d&a1a1620i(H6iori4UYt403373Q2718650585746M”PM2fiff(pflm3)1015010:164010:163010:1620IOxlfelOdftn软件界面图数字化工地监管典型案例广电工地现场安装效果图监控画面SAVJUtSZK本 MIgB%att 例½*½ft*tM1010IgM%O0oo%比区域日报,138公«UmE«MMlPMZ59VQ诀市Yfi93Z九龙坡区8J三三JE理报表V/轲r««Xn均io月21目三三MSJ名暮日军冷M3FlSi&军场MMtAflaMMLlOMlM)Ml9O&AU。v*p*wr<n-m1WM5633S9.94文7779996987641
