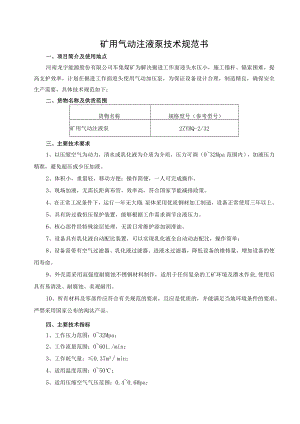

矿用气动注液泵技术规范书一、项目简介及使用地点河南龙宇能源股份有限公司车集煤矿为解决掘进工作面迎头水压小，施工锚杆、锚索困难，提高支护效率，计划在掘进工作面迎头使用气动加压泵，为保证设备设计合理，制造精良，确保安全生产需要，具体技术规范如下：二、货物名称及供货范围货物名称规格型号（参考型号）矿用气动注液泵2ZYBQ-2/32三、主要技术要求1、以压缩空气为动力，清水或乳化液为介质为介质，压力可调（032Mpa范围内），加液压力精准，避免超压或少压加液。2、体积小，重量轻，移动方便；操作简便，一人可完成操作。3、现场加液，无需长距离布管，效率高，符合国家节能减排政策。4、在正常工况条件下，运行一年无大修；泵体采用优质钢材加工制造，设备正常使用三年以上。5、具有防过载恒压保护装置，能够根据工作需求调节出液压力。6、核心部件经特殊涂层处理，无需日常维护添加润滑油。7、设备具有乳化液自动配比装置，可以实现乳化液全自动动态配比，操作简单；8、设备需带有空气过滤器、乳化液过滤器、进液水过滤器，降低设备的维修量，增加设备的使用寿命。9、外壳需采用高强度耐腐蚀不锈钢材料制作，适用于任何复杂的工矿环境及潜水作业,使用后具有易清洗、耐腐蚀、美观耐用。10、所有材料及零部件应符合有关规范的要求，且应是优质的，并能满足当地环境条件的要求。严禁采用国家公布的淘汰产品。四、主要技术指标1、工作压力范围：032Mpa;2、工作流量范围：0601./min；3、工作耗气量：0.37m3min;4、适用温度范围：050；5、适用压缩空气气压范围：0.40.6Mpa;6整机质量：18kg;7、适用介质：水或乳化液。五、设计、生产、制造、安装、检验检测所需资质文件1、出卖方采用的设计、制造和检验、检查标准必须符合国家或行业现行的有关标准：设备设计制造必须符合2016版煤矿安全规程。2、符合GB/T5898-2008手持式非电类动力工具噪声测量方法一工程法（2级）。3、符合GB/T7932-2003气动系统通用技术条件。4、符合GB/T13813-2008煤矿用金属材料摩擦火花安全性试验方法和判定规则。5、符合GB7784-2006机动往复泵试验方法。6、符合GB/T9234-2008机动往复泵，设备满足国家相关产品标准且要有相应的检验报告。7、符合JB/T5923T997气动气缸技术条件。8、符合MTII3T995煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则六、货物使用环境及范围1、巷道环境条件：有瓦斯、煤尘、空气潮湿，空气湿度大于90%；2、设备需要适应的环境温度：最高温度+50,最低温度0；3、无足以腐蚀金属和破坏绝缘的气体和蒸汽。七、质量及验收要求1、设备整机及涉及煤安标志的零部件均必须有“MA”标志和煤安证书，符合国家煤安标志产品的相关要求。2、所有设备及部件均有产品合格证。3、出卖人应保证所供货物及其材料完全符合国家现行有关质量标准和合同规定的质量、规格和性能的要求。4、出卖人应保证其货物在正确安装、正常使用和保养条件下，在其使用寿命周期内应具有满意的性能。5、出卖人在收到产品使用人通知后15日内应免费维修或更换有缺陷的货物或部件。6、产品到矿后，出卖人与买受人严格按照定货范围及产品技术规范进行共同检查验收,存在的质量问题由出卖人负责解决。八、安装、调试要求货物到达买受方安装现场后，由出卖方负责安装现场进行技术指导，解决与产品相关的所有技术问题，买受方需派人员协助和提供必要的辅助工具。九、服务及质保要求1、出卖方所供货物是用先进工艺生产的，并完全符合本技术协议有关条款规定的质量、规格和性能的要求。2、保证货物在安装正确、正常使用和保养条件下，在其使用寿命期内应具有满意的性能。在货物安装完毕,试运行验收合格后至十二个月的质量保证期内，出卖方应对由于自身设计、工艺或元器件、材料缺陷而产生的故障负责。3、出卖方负责安装调试，技术培训。十、供应商须提供技术资料要求1、出卖人在交货时应提交与设备相符的中文技术资料：设备各种配件型号规格、设备原理图、安装图、使用说明书等分别5套（含电子版1套）。2、设备必须具有质量检验合格证，出厂试验报告，易损件参数及明细表，整机及分项MA标志证书，随机附件清单（含随机赠送的小型备件和随机工具）、随机备件清单。十一、其他1、出卖人提供三年以上的市场推广业绩，需提供相应的业绩合同。2、出卖人应提供并保证设备正常运转和一年内常规保养所需的全套标准备件和专用工具（0型圈4个，进出液弹簧4个，内六方扳手1个，乳化液管子1根，乳化液容器1个，进液过滤器1个）。3、合同签订15天内到货，送货地址为河南龙宇能源股份有限公司车集煤矿。
