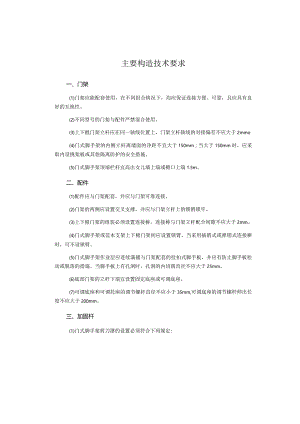

主要构造技术要求一、门架(1)门架应能配套使用，在不同组合情况下，均应保证连接方便、可靠，且应具有良好的互换性。(2)不同型号的门架与配件严禁混合使用。(3)上下棍门架立杆应在同一轴线位置上，门架立杆轴线的对接偏差不应大于2mmo(4)门式脚手架的内侧立杆离墙面的净距不宜大于150mm；当大于150mm时，应采取内设挑架板或其他隔离防护的安全措施。(5)门式脚手架顶端栏杆宜高出女儿墙上端或檐口上端1.5m。二、配件(1)配件应与门架配套，并应与门架可靠连接。(2)门架的两侧应设置交叉支撑，并应与门架立杆上的锁销锁牢。(3)上下根门架的组装必须设置连接棒，连接棒与门架立杆配合间隙不应大于2mm。(4)门式脚手架或范本支架上下棉门架间应设置锁臂，当采用插销式或弹销式连接棒时，可不设锁臂。(5)门式脚手架作业层应连续满铺与门架配套的挂扣式脚手板，并应有防止脚手板松动或脱落的措施。当脚手板上有孔洞时，孔洞的内切圆直径不应大于25mm。(6)底部门架的立杆下端宜设置固定底座或可调底座。(7)可调底座和可调托座的调节螺杆直径不应小于35mm,可调底座的调节螺杆伸出长度不应大于200mm。三、加固杆(1)门式脚手架剪刀撑的设置必须符合下列规定:1）当门式手架搭设高度在24m及以下时，在脚手架的转角处、两端及中间间隔不超过15m的外侧立面必须各设置一道剪刀撑，并应由底至顶连续设置。2）当门式脚手架搭设高度超过24m时，在脚手架全外侧立面上必须设置连续剪刀撑。3）对于悬挑脚手架，在脚手架全外侧立面上必须设置连续剪刀撑。（2）剪刀撑的构造应符合下列规定（见图5.8）:公>* ;* ;一，N*;, 55 翌 IBP: 空苔蝮密隹公2指 :WF设 S &翩 j,m. 鬻公禽 8*d箭金 更再 ¾< 4:4W 菱熹F8叫 68mJb）W手架搭设f度0过24m图57剪刀撑设置示意困1）剪刀撑斜杆与地面的倾角宜为45。60。2）剪刀撑应采用旋转扣件与门架立杆扣紧。3）剪刀撑斜杆应采用搭接接长，搭接长度不宜小于I（X）Omm,搭接处应采用3个及以上旋转扣件扣紧。4）每道剪刀撑的宽度不应大于6个跨距，且不应大于IOm；也不应小于4个跨距，且不应小于6m。设置连续剪刀撑的斜杆水平间距宜为68m。（3）门式脚手架应在门架两侧的立杆上设置纵向水平加固杆，并应采用扣件与门架立杆扣紧。水平加固杆设置应符合下列要求：1）在顶层、连墙件设置层必须设置.02）当脚手架每步铺设挂扣式脚手板时，至少每4步应设置一道，并宜在有连墙件的水平层设置。3）当脚手架搭设高度小于或等于40m时，至少每两步门架应设置一道；当脚手架搭设高度大于40m时，每步门架应设置一道。4）在脚手架的转角处、开门型脚手架端部的两个跨距内，每步门架应设置一道。5）悬挑脚手架每步门架应设置一道。6）在纵向水平加固杆设置层面上应连续设置。（4）门式脚手架的底层门架下端应设置纵、横向通长的扫地杆。纵向扫地杆应固定在距门架立杆底端不大于2（X）mm处的门架立杆上，横向扫地杆宜固定在紧靠纵向扫地杆下方的门架立杆上。四、转角处门架连接（1）在建筑物的转角处，门式脚手架内、外两侧立杆上应按步设置水平连接杆、斜撑杆，将转角处的两根门架连成一体（见图5-9）。a）阳角转角处脚手架连接/Zzzzzzizzb）阳角转角处脚手架连接C）阴M转角处脚手架连接图59转角处脚手架连接一连接杆2门架3连墙件4-斜撑杆（2）连接杆、斜撑杆应采用钢管，其规格应与水平加固杆相同。（3）连接杆、斜撑杆应采用扣件与门架立杆及水平加固杆扣紧。五、连墙件连墙件的结构形式如图510所示。（1）连墙件设置的位置、数量应按专项施工方案确定，并应按确定的位置设置预埋件。（2）连墙件的设置除应满足规定的计算要求外，还应满足表515的要求。表5-15连墙件最大间距和最大覆盖面积序号脚手架搭设方式脚手架高度（m）连墙件间距（m）每根连墙件Iff盖面积（m2）猩向水平向1落地、密目式安全网全封闭403h31402Ih31273>404悬挑、密目式安全网全封闭4033140540-602h31276>402h31<20注：】,序号46为架体位于地面上高度.2 .按每根连堵件橇垂面积选择连墙件设置时，连墙件的竖向间距不应大于6m。3 .表中A为步距，/为踣KL（3）在门式脚手架的转角处或开口型脚手架端部，必须增设连墙件，连墙件的垂直间距不应大于建筑物的层高，且不应大于4m。（4）墙件应靠近门架的横杆设置，距门架横杆不宜大于200mm。连墙件应固定在门架的立杆上。（5）连墙件宜水平设置，当不能水平设置时，与脚手架连接的一端，应低于与建筑结构连接的一端，连墙件的坡度宜小于l:3o六、通道口(1)门式脚手架通道口高度不宜大于两个门架高度，宽度不宜大于一个门架跨距。(2)门式脚手架通道口应采取加固措施，并应符合下列规定:1)当通道口宽度为一个门架跨距时，在通道口上方的内外侧应设置水平加固杆，水平加固杆应延伸至通道口两侧各一个门架跨距，并在两个上角内外侧应加设斜撑杆(见图511a)。2)当通道口宽为两个及以上跨距时，在通道口上方应设置经专门设计和制(1)作业人员上下脚手架的斜梯应采用挂扣式钢梯，并宜采用之字形设置，一个梯段宜跨越两步或三步门架再行转折。(2)斜梯规格应与门架规格配套，并应与门架挂扣牢固。(3)斜梯应设栏杆扶手、挡脚板。八、地基(1)门式脚手架与模板支架的地基承载力应按照规定经计算确定，在搭设时，根据不同地基土质和搭设高度条件，应符合表516的规定。表516地基要求搭设裕度（In）地基土质中低压缩性且压缩性均匀回填土高压缩性或压境性不均匀424夯实原土，干重力密度要求15.5kNm3,立杆底座置于面积不小于0.075m2的里木上土夹石或素土回填夯实，立杆底座置于面积不小于0.10?的里木上夯实原土，情设通长拉木>24且W40垫木面积不小于（Hon其余同上砂夹石回填夯实，其余同上夯实燃土,在搭设地面满C15混凝土，厚度不小于150mm>40且<55垫木面积不小于0.15m2或铺通长热木,其余同上砂夹石回填分实，堂术面积不小于0.15m2或铺通长里木夯实原上,在搭设地面酒MC15混凝土，厚度不小于200nun注：垫木厚度不小于50Em,宽度不小于20Omnb通长垫木的长度不小于1500mm.（2）门式脚手架与模板支架的搭设场地必须平整坚实，并应符合下列规定。1）回填土应分层回填，逐层夯实。2）场地排水应顺畅，不应有积水。（3）搭设门式脚手架的地面标高宜高于自然地坪标高50100mm。（4）当门式脚手架与范本支架搭设在楼面等建筑结构上时，门架立杆下宜铺设垫板。九、悬挑脚手架（1）悬挑脚手架的悬挑支承结构应根据施工方案布设，其位置应与门架立杆位置对应，每一跨距宜设置一根型钢悬挑梁，并应按确定的位置设置预埋件。（2）型钢悬挑梁锚固段长度应不小于悬挑段长度的1.25倍，悬挑支承点应设置在建筑结构的梁板上，不得设置在外伸阳台或悬挑楼、板上（有加固措施的除外）（见图512）。a）型钢悬挑架穿墙设置b）¾!H挽梁楼面设置图512型钢悬挑梁在主体结构上的设置I-DN25短钢管与铜梁焊接2偌周段压点3木楔4一钢板（150mmXloonUnX10mm）（3）型钢悬挑梁宜采用双轴对称截面的型钢。（4）型钢悬挑梁的锚固段压点应采用不少于2个（对）的预埋U形钢筋拉环或螺栓固定；锚固位置的楼板厚度不应小于100mm,混凝土强度不应低于20MPaoU形钢筋拉环或螺栓应埋设在梁板下排钢筋的上边，并与结构钢筋焊接或绑扎牢固，锚固长度应符合现行国家标准混凝土结构设计规范（GB500102010）中钢筋锚固的规定（见图513）。图513型钢悬挑梁与楼板固定1一锚固螺栓2一负弯矩钢筋3建筑结构楼板4一钢板5锚固螺栓中心6木楔7墙固钢筋（218nun.长150Omm）8一角铜（5）用于锚固的U形钢筋拉环或螺栓应采用冷弯成型，钢筋直径不应小于16mm«（6）当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于IOommXlOmm（宽X厚）；当采用螺栓角钢压板连接固定时，角钢的规格不应小于63mmX63mmX6mm0(7)型钢悬挑梁与U形钢筋拉环或螺栓连接应紧固。当采用钢筋拉环连接时，应采用钢楔或硬木楔塞紧；当采用螺栓钢压板连接时，应采用双螺母拧紧。严禁型钢悬挑梁晃动。(8)悬挑脚手架底层门架立杆与型钢悬挑梁应可靠连接，不得滑动或窜动。型钢梁上应设置固定连接棒与门架立杆连接，连接棒的直径不应小于25mm,长度不应小于100mm,应与型钢梁焊接牢固。(9)悬挑脚手架的底层门架两侧立杆应设置纵向扫地杆，并应在脚手架的转角处、两端和中间间隔不超过15m的底层门架上各设置一道单跨距的水平剪刀撑，剪刀撑斜杆应与门架立杆底部扣紧。(10)在建筑平面转角处(见图514),型钢悬挑梁应经单独计算设置；架体应按步设置水平连接杆，并应与门架立杆或水平加固杆扣紧。(Il)每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结(见图515),钢丝绳、钢拉杆不得作为悬挑支撑结构的受力构件。(12)悬挑脚手架在底层应满铺脚手板，并应将脚手板与型钢梁连接牢固。b）型钢悬挑梁在阴角处设置图514建筑平面转角处型钢悬挑梁设置1一门架2水平加固杆3一连接杆4型钢悬挑梁5水平剪刀探图5-15型钢悬挑梁外端设置钢丝绳与建筑结构拉结I一斜丝绳2花篮缥检
