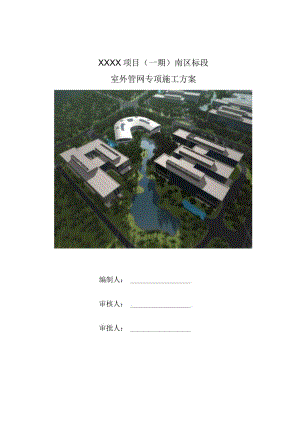

XXXX项目（一期）南区标段室外管网专项施工方案编制人：审核人：审批人：目录目录1第一章工程概况1第二章编制依据1第三章施工准备及进度计划23. 1施工组织准备23.2 施工技术准备33.3 施工机具设备表33.4 施工进度计划表4第四章施工方法与施工工艺44. 1本工程室外流水段施工范围划分44.2 主要室外管网材料表74.3 室外管网工艺流程图74.3.1施工准备94.3.2测量放样94.3.3基坑开挖104.3.4管道安装124.3.4.1室外排水工程124.3.4.2生活给水管道安装254.3.4.3消防给水管道安装294.3.4.4室外电气预埋管线施工374. 3.5管道回填41第五章雨季施工445. 1雨季施工的组织措施446. 2雨季施工的技术措施445.3注意事项46第六章安全生产管理体系466.1安全管理目标466.2管道工程476.3专项施工安全措施476.4施工临时用电的安全措施48第七章现场文明体系及施工措施497.1绿色施工环境管理方针、目标及工程环境管理体系497.2阶段策划507.3文明施工507.4施工现场垃圾清除安排517.5争创绿色文明工地527.6资源节约527.7环境保护53XXXX项目（一期）南区标段项目部第一章工程概况工程名称XXXX项目（一期）南区标段工程地点武汉市东湖开发区建设单位工料测量师设计单位监理单位勘察单位总承包单位工程总体概况本工程位于武汉市。建设单位，规划净用地面积约为7.685万平方米，总建筑面积为12.0258万平方米。临建设施为满足工程施工、管理、生活需要，设置现场施工临时道路、门禁、饮水点、卫生间、垃圾站等。室外管网系统概况本工程施工内容包括:管沟土方开挖及回填，各类井的施工；室外给水系统（包含市政给水、消火栓给水系统）、排水系统（包含一般排水、生活污水）、雨水系统及各类管道的灌水、打压、冲洗、试水等试验。室外电气部分包含电气埋管施工。接驳市政井标高：YA32.75m（图纸31.42m）、YB32.47m（图纸31.65m）YC30.97m（图纸30.05）JVA29.87m（图纸29.98m）,现有标高满足设计排水要求。WB及YD井因场内原因暂时无法测量。施工现场内外情况概述现施工现场西侧有轨电车施工，造成施工现场仅南门通行，现场闲置用地较少，对各家施工单位材料堆放及运输要求较高，在室外管网施工期间需要做到少断路，一定要做到有路可走，在需要断路的情况时要保证其他位置能够正常通行，严禁道路截断后影响场内运输。地下室顶板管线在施工时需要外架拆除完毕，现幕墙单位后续即将搭设外架，造成室外管线施工时间较短，需要合理安排施工顺序，尽早将楼栋周边管线及早抢完，给后续外架搭设提供工作面。第二章编制依据序号依据名称标准编号1XXXX项目（一期）总承包工程施工设计图纸2XXXX项Fl（一期）总承包工程施工组织设计XXXX项目（一期）南区标段项目部3XXXX项目（一期）总承包工程现场实际条件4城镇给水排水技术规范(GB50015-2003)2009年版5给水排水管道工程施工及验收规范(GB50268-2008)6市政排水管道工程及附属设施(06MS201)7室外消火栓及消防水鹤安装(13S201)8室外给水管道附属构筑物(07MS101-2)9防水套管(02S404)10钢筋混凝土化粪池03S70211消防给水及消火栓系统技术规范附条文说明(GB50974-2014)12工程测量规范(GB50026-2007)13城市工程管线综合规划规范(GB50289-98)14通信管道工程施工验收规范(GB50374-2006)15民用建筑电气设计与施工-室外布线(08S800-7)16建筑工程施工质量验收统一标准(GB50300-2013)第三章施工准备及进度计划3.1 施工组织准备1、本工程项目经理部组成人员要严格履行专业职责，密切配合现场施工，实现统一计划、统一现场管理、统一施工管理。2、本工程施工阶段项目经理部管理人员组织机构如下图所示：3、施工队伍的选择及各工种人数的配备，由现场施工部根据施工项目及工期要求确定。现场施工部要组织施工人员学习及培训，以提高业务人员的管理水平和施工人员的实际操作水平。4、做好工人进场的安全、质量、防火、文明施工教育工作，进行岗前培训，对关键技术工种或主要专业工种必须持证上岗。按规定进行三级安全技术交底，同时健全各项规章制度，加强遵纪守法教育。5、做好施工机械设备工作，根据施工组织设计有关机械配置表，并根据施工进度计划,合理调度好施工机械，保证满足施工进度需求。3.2 施工技术准备施工技术准备的主要内容，可以归纳为以下三个方面：一是组织图纸初审和图纸会审；二是编制开工前的各项方案、措施；三是完成技术、检验机制的建立。(1)组织图纸会审，编制施工方案，包括施工组织总设计和专项施工方案，并做好技术交底工作。(2)提供主要材料计划，为物资备料做准备。(3)机电安装材料进场后，立即进行各项材料的试验、检验，制定试验计划，并均应在开工前实施，以保证工程有条不紊地进行。(4)根据招标要求和投标承诺，建立健全现场质量管理制度、质量责任制、施工技术标准、工程质量检验制度、现场材料设备存放与管理制度。3.3 施工机具设备表序号机械设备名称单位数量备注1汽车吊台1根据现场需要进场2卡车台1根据现场需要进场3挖掘机台24打夯机台25交流电焊机台26电动试压泵台17潜水泵台28切断机台29切割机台210倒链个(2t)411全站仪台112经纬仪台113水准仪台13.4 施工进度计划表参见（附件一室外小市政进度计划表）第四章施工方法与施工工艺4.1本工程室外流水段施工范围划分本工程室外流水段施工范围划分如下：1 .综合管线施工，虽然工艺相对简单，但由于管线专业种类繁多，涉及各类专业管线的施工，交叉作业多，相互干扰大，工期短，其进度也影响后续工程项目的施工，因此综合管XXXX项目（一期）南区标段项目部线的施工是制约总工期的关键项目之一。室外地平.v*v * 彼德卜匚二,于江辽jKW* W汽。就温席二一M i橙雨水管.<'-?综合管线的施工在道路结构层施工前，与路基填筑平行施工。为了减少交叉作业之间的相互影响，管线施工平面上分段，立面上分层，按照先深后浅的作业程序，进行不同专业管线的敷设，形成多条平行的流水作业线。各类管线埋深示意图如下：i三消防给水管脸I.逸衿:麴沾什三2污废水管漠t%啖£也：然忌硬冠:逐宓汨建超熬磅&s:说管线综合排布示意图2 .对于同一区端内的各类管线敷设顺序，按照先深后浅的作业程序，依次铺设深埋管线浅埋管线一一表层管线；对于同区同层的管线，由于高差相差不大，而且平面上已经错开布置，因此可搭接平行施工，但对于有交叉管线路段，应以节点管线敷设的高程决定，先深后浅。同时工程管线的最下覆土深度应满足下表要求：工程管线的最小覆土深度应符合表2.21的规定工程管线的最小覆土深度（m）表2.2.1序号12S4567管线名称电力管线电信管线热力管线燃气管线给水管线雨水排水管线一水水线一直埋管沟直埋管沟宜埋管沟最小覆土深度£人行道下0.600.400.700.400.600.20OM0.60OM0.60车行道下0.700.500.800.700.700.200.800.700.700.70注,1OkV以上白:埋电力电缆管线的范卜深度不应小于181。XXXX项目（一期）南区标段项目部工程管线之间及其建（构）筑物之间的最小水平净距（m）应符合下表要求：2.2.9工程管线之间及其与建（构）筑物之间的最小水平净距应符合2.2.9的规定。当受道路宽度、断至后减少其最小水平净距。工程管线之间及其与建（构）筑物之间的最小水平净距（）表2.2.9岩线名将123A5678910H12i豆Km加、W>wrs助垓织吸标魅地比进dJODtud三3Dnm压中压三5Ea埋地沟埋*沟直理普道凝用朗及<10kV到初期凶睢税（或坡BABA<为5W11.03.62.50.71.S2.04.66JO2.S0.30.51£133.01.50.62给水音d<200三1.01.00.51.0IJ1.50.51.01.50.53.05.0da20(nm3.01.53G水、鬲水排水岩2.51.0l.51.01.21.521.50.5I.01.50.51.5154po.三0.70.51.0Dr<300nut0.4D蛆300Imro.51.00.50.51.01.21.0I.05I5中压0.OQIFS<P<O.2MP1.51.21.01.50.2MF<P<0.ZMPa2.0抵压Q.<Cd<P<O.SM4.01.01.51.52.01.01.0250.8M<P<1.6MF6.01.52.02.04.01.5I.55热力B亘理2.51.51.51.01.01.52JO2.01.01.51.02.03X1151.0地沟0.51.52.04D6电力电线直理0.50.50.50.50.51.0IJ2.00.51.00.6153.0«沟7电信电变S理1.01.01.00.51.0iJ1.00.51.01.01.0
