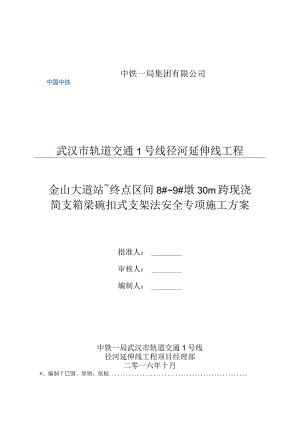

中国中铁中铁一局集团有限公司武汉市轨道交通1号线径河延伸线工程金山大道站终点区间8#9#墩30m跨现浇简支箱梁碗扣式支架法安全专项施工方案批准人：审核人：编制人：中铁一局武汉市轨道交通1号线径河延伸线工程项目经理部二零一六年十月*、编制7巳围、原则、依据1、编制氾围及说明12、编制原则13、带1二、工程概况1三、施工重、难点分析2四、施工组织及工期计划2五、资源配置31、管理、劳动力组织配置32、主要施工机械33、材料及其他准备4六、施工方案41、技术方案42、安全文明方案6七、现浇箱梁施工工艺82、碗扣式钢管支架满堂架施工方法、要求93、碗口支架验算H4、材料选用和质量要求H5、支架基础处理116、支架预压H7、碗扣架施工工艺138、支座安装149、模板安装1410、钢筋加工及安装1511混凝土浇注施工1612、预应力张拉及压浆1713、模板支架拆除22七、工程保障措施221、女全生产保证指5222、工程质量保障措施243、工进度保证措施284、文明施工保证措施291、目的和依据302、应急救援指挥机构、职责303、应急救援程序314、常见事故急救预案32一、编制范围、原则、依据1、编制范围及说明本方案适合武汉市轨道交通1号线径河延伸线金山大道站终点区间的8#9#墩30In跨简支箱梁施工。2、编制原则坚持安全受控、质量第一的原则。安全目标明确，安全措施可靠，确保施工及人身设备安全。质量目标明确，保证体系健全，保证措施完善，满足开通速度及结构耐久性等要求。3、编制依据(1)武汉市轨道交通1号线径河延伸线设计图纸(2)城市桥梁工程施工与质量验收标准规范CJJ2-2008(3)铁路桥涵施工技术规范(4)城市快速轨道交通工程项目建设标准(5)武汉市市政工程文明施工管理(试行)规定(6)建筑施工高处作业安全技术规范(7)建筑施工模板安全技术规范(JGJI62-2008)(8)建筑拆除工程安全技术规范(9)建筑结构荷载规范(GB50009-2006)(10)钢管脚手架扣件(GB15831)(Il)铁路建设项目安全生产管理办法(12)建筑施工碗扣式脚手架安全技术规范JGJ166-2008二、工程概况武汉市轨道交通1号线径河延伸线工程线路由1号线线路全长约4.031km,设站3座,全部为高架车站，平均站间距为1343mo线路位于东西湖区，起点位于径河南侧，终点顺接东吴大道站北侧既有线9#墩。金山大道站终点区间的8#、9#墩为30m跨钢筋混凝土预应力后(后张法)简支箱梁，梁宽9.3m,高度L8m,梁重430吨。中国中铁金山大道站”终点区间的8#9#墩处（以下简称：工点）左侧为简易，右侧为吴西路，南侧为既有轻轨、北侧为新建轻轨，既有接触轨端头距离既有梁端头约17米，具体见下图：工点处地表标高约为21.5米，其以下8米范围内自上而下依次为：地表（0米）、杂填±（2米）、素填土（3米）、粘土（4米）、粉质黏土（8米）。工点处既有管线等均已迁改。经查武汉市历年天气记录，在每年10月、11月份天气多为晴朗，降雨较少，对施工影响较少。三、施工重、难点分析（1）临近既有线施工作业，确保既有地铁运营安全成为施工的重点。（2）如何施工组织，尽量减少对既有地铁运营影响成为施工的难点。四、施工组织及工期计划针对本段临近既有线施工的特点，本着安全施工和利于施工组织管理的原则，在项目部管理组织机构上沿用现行的项目管理架构。为确保现浇箱梁工程施工安全、优质高效的进展顺利，项目部选择优秀的现浇箱梁施工队，由具有丰富施工经验的人员担任队长，负责钢筋加工制作、安装、模板的拼装、混中国中铁凝土灌注全过程。项目经理部在施工过程中应严格贯彻执行质量体系标准中的有关规定，精心组织、严密施工，全面接受业主、驻地办、现场监理工程师的监督，确保工程质量和工期。计划在2016年10月下旬开始现浇梁施工，到2016年11月上旬施工完毕。目前正在进行8#墩施工，准确时间另行确定。五、资源配置1、管理、劳动力组织配置管理人员配备表序号岗位人数职责1现场经理1负责现浇梁施工总策划、管理协调2工程部1现场技术管理、环境保护3安质部2负责现浇梁施工质量控制4安全总监1负费现浇梁施工安全管理、保障工作5专职安全员2负责现浇梁施工现场巡查工作6材料员1负责现浇梁施工所需材料进场工作7技术员8负责现浇梁具体技术指导检查工作8试验员3负责现浇梁施工材料试验及碎试验工作9合计19作业人员配备表序号岗位人数职责1班组长4分别负责钢筋、模板、碎及预应力施工2钢筋工16负责现浇梁钢筋加工及绑扎3模板工12负责现浇梁模板的加工及安装4於工15负责现浇梁砂施工5张拉、压浆工9负责现浇梁预应力张拉及压浆工作6合计562、主要施工机械考虑到现浇梁工程施工的工作量、场地及工期等因素，每个作业队拟投入的主要设备详见主要使用机械表此外，尚有部分配套附属设备，如防爆灯、电缆及配电柜等，根据工程需要而定。上述设备应根据施工进度情况陆续安排进入施工现场，并设专人负责组织，进入现场的设备应符合IS09002质量体系标准中有关设备的管理规定，确保施工机械满足工程需要。主要使用机械表名称规格型号数量状态场内拖拉机东风2503良好汽车吊JQZ16D3良好汽车吊JQZ20B1良好混凝土搅拌机JS1202良好混凝土运输车LYJ5290GJB4良好电焊机BX1-40012良好钢筋弯曲机R0G0L24良好钢筋切断机RSG0L24良好汽车泵2良好3、材料及其他准备目前各种施工材料均正常供应，满足施工需要。附近电网、水网均有根据需要可以随时接入。六、施工方案1、技术方案对金山大道站终点区间的8#9#墩为30In跨钢筋混凝土预应力后（后张法）简支箱梁采用满堂支架法现浇施工。支架材料选用碗扣式支架。基础处理：先对原地表浮土、杂物清理再压实，其上用混凝土硬化。箱梁模板采用钢模板。为保证新建工程与既有线顺接，提前进行贯通测量获取既有轨道标高及平面坐标。支架基础：支架搭设之前必须对地基表面浮土要进行砖渣换填处理，地基承载力不小于220kpa0使其满足施工过程中承载力和沉降的要求，根据本工程施工特点，直接基础采用硬化方式予以加固，浇筑25CIn厚C25碎。支架基础两侧设置排水坡，防止由于雨水侵蚀而产生地基不均匀沉降。在地面硬化以后，严禁在施工场地内形成积水，造成地基不均匀中国中铁沉降，引起支架失稳，出现安全隐患和事故。支架结构：梁端6米范围内、腹板下部支架间距为0.6米*0.6米，步距为L2米，底板、翼缘板处质监间距0.9米*0.9米，步距L2米。对不同间距的架体之间采用钢管、扣件按照构造要求连接、加强。整体支架搭设符合建筑施工碗扣式脚手架安全技术规范JGJ166-2008要求。具体见下图：,ff'"叶ff't”"f1f工；工二十：-1”£一*；:'二T_3,3'-f；,-KFpf.-卬干干干f：.2、安全文明方案在工点的地面位置处采用全围护施工，对村料场、吴西路等进行隔离，并规范设置交通安全、施工生产等安全标识标牌。在工点的梁部施工处，提前在既有线梁端部的合理位置安装挡板，隔离施工与运营区域，以确保施工杂物引各种原因侵入运营线路。在施工场地设置专职安全防护人员、既有线运行瞭望人员，配齐通讯工具，及时与地铁运营单位联系，按点施工。对吊装作业，采用碗口支架等避免了贝雷梁等大件吊装，采用小件吊装安全可控，吊装人员持证上岗，配置齐全。在施工用电方面，严禁施工电线或设备接触既有线路的构件。对于施工噪音较大的工序，因调整到白天进行，对于噪音特大的根据需要加装隔音装备。对施工废弃物集中回收处理，严禁随意抛弃和排放。具体维护方案：(1)地面维护已经安装，详见下图。（2）桥面维护方案在距离既有线梁端1.5米位置处加装1.8米高的防护板。对外露的钢轨用竹胶板进行覆盖。七、现浇箱梁施工工艺1、碗扣式支架规格(1)碗扣节点构成：由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成。(2)脚手架立杆碗扣节点应按0.6In模数设置。(3)立杆上应设有接长用套管及连接销孔。(4)构、配件种类、规格及用途。碗扣式支架构、配件信息表名称型号规格(mm)市场重量(kg)设计重量(kg)立杆LG-12048*3.5*12007.417.05LG-18048*3.5*180010.6710.19LG-24048*3.5*240014.0213.34LG-30048*3.5*300017.3116.48横杆HG-3048*3.5*3001.671.32HG-6048*3.5*6002.822.47HG-9048*3.5*9003.973.63HG-12048*3.5*12005.124.78HG-150中48*3.5*15006.285.93HG-180648*3.5*18007.437.08间横杆JHG-9048*3.5*9005.284.37JHG-12048*3.5*12006.435.52JHG-120+30948*3.5*(1200+300)7.746.85JHG-120+6048*3.5*(1200+600)9.698.16专用斜杆XG-091248*3.5*1507.116.33XG-121248*3.5*1707.877.03XG-121848*3.5*21609.668.66XG-I51848*3.5*234010.349.30XG-181848*3.5*255011.1310.01专用斜杆ZXG-091248*3.5*12705.89ZXG-121248*3.5*15006.76ZXG-1218048*3.5*19208.73十字撑XZC-091230*2.5*13904.72XZC-121230*2.5*15605.31XZC-121830*2.5*2060
