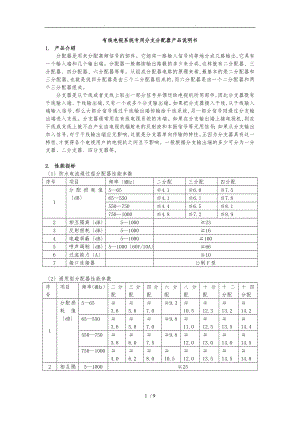

有线电视系统专用分支分配器产品说明书.doc
. . 有线电视系统专用分支分配器产品说明书1. 产品介绍分配器是用来分配高频信号的部件。它能将一路输入信号均等地分成几路输出,它具有一个输入端和几个输出端。分配器一般都按输出路数的多少来分类,这样就有二分配器、三分配器、四分配器、六分配器等等。从组成分配器电路的原理来看,最基本的是二分配器和三分配器,也就是说四分配器是由三个二分配器组成的,而六分配器是由一个二分配器和两个三分配器组成。分支器是从干线或者支线上取出一部分信号并馈送给电视机所用部件,因此分支器既有干线输入端、干线输出端,又有一个或多个分支输出端。如果把分支器接入干线,从干线输入端输入信号,那么大部分信号通过干线输出端传输给干线系统,另一部分信号则通过分支输出端进入支线。分支器通常用在有线电视系统的末端。如果在分支输出端上接电视机,则在干线或支线上就不应产生由电视机辐射来的反射波和本振信号等无用信号；如果从分支输出加入信号,对于干线输出端应无影响,这就是分支器单向传输的特性。正因为分支器具有这一特性,才使得各个电视用户的电视机之间互不影响。一般根据分支输出端的多少可分为一分支器、二分支器、四分支器等。2. 性能指标1防水电流通过型分配器性能参数序号项目频率MHz二分配三分配四分配1分配损耗值dB5654.16.07.5655504.16.17.85507504.46.58.175010004.87.28.92相互隔离dB51000233反射损耗dB51000164电磁屏蔽dB510001005哼声调制dB5100060V/10A666过流能力A107接口连接器公制F型2通用型分配器性能参数序号项目频率MHz二分配三分配四分配六分配八分配十分配十二分配十四分配1分配损耗值dB5653.65.87.09.310.512.313.214.2655503.65.87.09.811.012.513.514.45507503.86.07.59.812.013.014.014.575010004.06.28.010.512.013.514.514.82相互隔离dB51000253反射损耗dB51000184电磁屏蔽dB510001005接口连接器公制F型9 / 93防水电流通过型一分支器性能参数序号项目频率MHz单位TD108TD110TD112TD114TD116TD118TD1201分支损耗dB标称误差±1.2 dBdB81012141618202插入损耗值5652.31.81.71.71.71.51.3655502.42.02.01.81.71.51.55507502.52.22.02.01.81.71.775010002.92.62.22.12.01.91.93相互隔离5100023254反射损耗51000165屏蔽衰减510001006哼声调制5100060V/10A667过流能力A108接口连接器公制F型4防水电流通过型二分支器性能参数序号项目频率MHz单位性能参数1分支损耗dB标称误差±1.5 dBdB8101214161820222插入损耗值5653.52.52.32.01.81.81.51.5655504.02.52.52.02.01.81.31.35507504.53.52.82.32.22.01.81.875010004.53.72.92.72.52.32.02.03相互隔离565226555030550750257501000224反向隔离565>22>23>23>26>26>30>30>3065550>24>24>23>26>26>30>30>30550750>22>22>22>23>26>28>30>307501000>21>21>21>21>24>25>25>265反射损耗565146555016550750147501000146屏蔽衰减51000100<5> 通用型一分支器性能参数序号项目频率MHzTA106TA108TA110TA112TA114TA116TA118TA1201分支损耗dB标称误差±0.8 dB681012141618202插入损耗值dB5652.62.01.81.51.51.31.31.0655502.62.01.81.51.31.01.00.75507502.62.02.01.51.61.31.31.375010002.92.52.21.81.81.31.31.53相互隔离dB51000254反射损耗dB51000185电磁屏蔽dB510001006接口连接器公制F型6通用型二分支器性能参数序号项目频率MHzTA208TA210TA212TA214TA216TA218TA2201分支损耗dB标称误差±0.8 dB81012141618202插入损耗值dB5653.42.21.71.30.90.80.8655503.62.51.81.61.00.90.85507503.62.51.81.61.21.10.975010003.72.92.01.81.51.41.03相互隔离dB51000254反向隔离dB51000255反射损耗dB51000186电磁屏蔽dB510001007接口连接器公制F型<7> 通用型四分支器性能参数序号项目频率MHzTA410TA412TA414TA416TA418TA4201分支损耗dB标称误差±0.8 dB810121416182插入损耗值dB5653.73.22.41.81.40.9655503.93.42.41.81.60.95507503.93.42.62.01.61.075010004.23.82.82.41.81.43相互隔离dB51000254反向隔离dB51000255反射损耗dB51000186电磁屏蔽dB510001007接口连接器公制F型8置高通滤波器的分配器序号项目单位二分配三分配四分配带外抑制565MHzdB454545插入损耗IN-DP565MHz3.75.57.565550MHz3.75.87.5550750MHz3.96.08.07501000MHz4.06.38.0插入损耗IN-TV87550MHz4.56.68.3550-750MHz4.76.88.87501000MHz4.87.18.8相互隔离51000MHz252525反射损耗51000MHz161616接口连接器公制F型结构一个端口置高通滤波器,其余直通,并在外壳标明3. 工作原理示意图二分配工作原理图四分配工作原理图二分支工作原理图四分支工作原理图4. 外观照片普遍要求：分支分配器的外观应整洁,表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面镀层不应起泡、龟裂和脱落；金属不应有锈蚀和机械磨损；灌注物不应外溢出。整机机械结构及部件应紧固无松动。说明功能的文字符号和图形符合标志应完整、正确、清晰、牢固,图形符号应符合GB5465.2的规定。普通分支分配器的腔体尺寸应56×30×15mm长×宽×高,每个端口输入输出必须带隔离电容。后盖采用锡封形式,满足屏蔽要求。二分配外观照片 四分配外观照片通用二分支外观照片通用四分支外观照片
