施工现场洞口安全封堵方案-南北一.docx

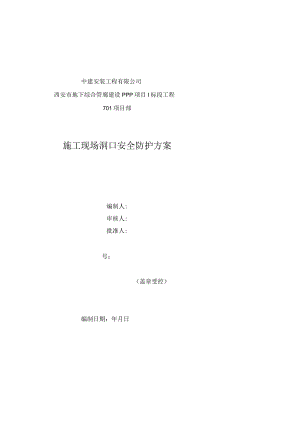

中建安装工程有限公司西安市地下综合管廊建设PPP项目I标段工程701项目部施工现场洞口安全防护方案编制人:审核人:批准人:号：（盖章受控）编制日期：年月日实施日期：发布日期:目录一、工程概况二、编制依据1三、编制目的1四、防护措施14.1 廊体预留断面封堵14.2 吊装口封堵44.3 逃生口封堵54.4 通风口封堵五、用料清单一览表9一、工程概况南北一号路号路为三舱结构，北至东西一号路，南至审核二路，全长1230米，分别于东西二号路、东西三号路、东西四号路交叉，设有吊装口、逃生口、通风口、交叉口楼梯预留洞及预留断面与外部空间连通。二、编制依据1.建筑结构荷载规范GBJ50009-20012.建筑施工安全检查标准JGJ59-993.工程施工安全防护设施技术规范sl714-2015三、编制目的管廊为线性工程，有跨度长、建设时间长、预留孔洞多、与外界多连通等特点，现场的施工安全和材料设备安保管理困难。为保证现场施工安全及防盗，编此方案。四、防护措施根据结构施工进度，将廊体分区域、分阶段将安装施工区域的廊体孔洞进行封堵，实现施工区域与外界隔离，主要涉及廊体预留断面、吊装口、逃生口、通风口、交叉口楼梯预留洞，不同的洞口形式，采取不同的封堵措施。封堵材料采用钢板及方管焊制，具体尺寸及Cl布置，根据不同孔洞确定。4.1 廊体预留断面封堵主体结构采用跳舱法施工，因交地不连续，廊体在空间上被分割多个施工区域，每个区域的廊体在安装开始前均需封堵。外框架采用25*25方管，采用20*20方管加固，采用2un厚钢板封堵，表面采用中建蓝和白漆喷涂。综合舱设置成对开门，便于材料运输，并设小门，便于人员出入；其他舱室设置成单开门。为不影响后续廊体连接，封堵固定点在管廊内侧墙面。详见图4.1T、图4.1-2。图4.1-1外形图图4.1-3外形图天然气舱图4.2-4加筋图4.2 吊装口封堵电力、综合舱吊装口尺寸为7900*200Omm,封堵钢板尺寸采用8100*2200*5mm,采用25*25方管作为加强筋，使用膨胀螺栓固定。表面喷涂红白相间条纹，条纹宽100mm。因吊装口需经常打开，故将封口钢板分为三段，根据需要拆卸。详见图421,见图422。天然气舱舱吊装口尺寸为6500*100Omm,封堵钢板尺寸采用6700*1200*5mm,采用25*25方管作为加强筋，使用膨胀螺栓固定。表面喷涂4.3 逃生口封堵逃生口尺寸为IcIOo*100Omm,封堵钢板尺寸采用1200*1200*5mm,采用25*25方管作为加强筋，使用膨胀螺栓固定，表而喷涂红白相间条纹，条纹宽100mmo详见图4.3-1,见图4.3-2。图4.3T外形图1000g>图4. 3-2加筋图4.4 逃生口封堵通风口尺寸为12*100Omm,封堵钢板尺寸采用1400*1200*5mm,采用25*25方管作为加强筋，使用膨胀螺栓固定，表面喷涂红白相间条纹，条纹宽100mmo详见图4.4-1,见图442。图4. 47外形图图4.4-2加筋图4.5 吊装口爬梯以及围挡防护东舱吊装口距离廊体层楼板高度为2200mm,楼板距离廊体地面高度为2600mm,爬梯高度为4200mm；西舱吊装口距廊体地面5600mm,爬梯高度为批注al:同装口有夹层时,吊装口到夹层一个爬梯./夹层至舱内地面一个爬梯.7000mm,爬梯采用DN30焊管组对，除锈完毕面漆为中建蓝；围挡防护采用红白间隔，尺寸为120Omm*200Omm,落地膨胀螺栓固定，根据需要拆卸。详见图4.5-1,4.5-2,4.5-3,45-4。见图4.5-2。4200图4.5-1东舱钢爬梯7000100oIOoO,IQOO卜100oIoOO图4.5-2西舱钢爬梯图4.5-3爬梯示意图图4.5-4围挡图4.6 钢制施工通道考虑到土建单位施工完成后，未能及时回填土方，我方需要在基坑边至廊体上方设置放置施工通道，以便于人员进出廊体施工。钢制施工通道采用10号工字钢，5mm花纹板，DN30钢管护栏，吊耳等构成，长度根据施工现场具体每段情况，可周转使用，详见图4.6-1,4.6-2oMOO图4.61钢制施工通道结构图图图4.62钢制施工通道效果图五、用料清单一览表本路段各种洞口封堵用料清单一栏详见表5.1-lo表5.1-1各种洞口封堵用料清单一览表序号洞口种类封堵尺寸（mm）单位数量备注1廊体预留断面2600*2200件3电力舱2廊体预留断面2600*2200件3综合舱3廊体预留断面2600*1500件2燃气舱3吊装口8100*2200件3电力、综合舱4吊装口6700*1200件1天然气舱5逃生口1200*1200件186通风口1400*1200件367爬梯4200*600个68爬梯7000*600个29防护围挡1200*1000米12010钢制施工通道个411门锁把10
