技能培训资料：阀门电装型号.docx

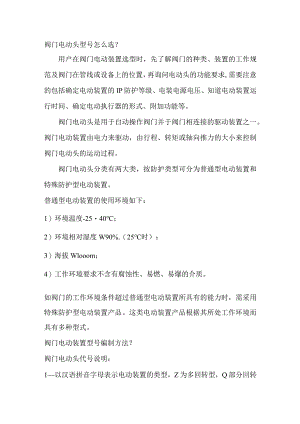

阀门电动头型号怎么选？用户在阀门电动装置选型时，先了解阀门的种类、装置的工作规范及阀门在管线或设备上的位置，再询问电动头的功能要求,需要注意的包括确定电动装置的IP防护等级、电装电源电压、知道电动装置运行时间、确定电动执行器的形式、附加功能等。阀门电动头是用于自动操作阀门并于阀门相连接的驱动装置之一。阀门电动装置由电力来驱动，由行程、转矩或轴向推力的大小来控制阀门电动头的运动过程。阀门电动头分类有两大类，按防护类型可分为普通型电动装置和特殊防护型电动装置。普通型电动装置的使用环境如下：1）环境温度-2540；2）环境相对湿度W90%.（25时）；3）海拔Wlooom；4）工作环境要求不含有腐蚀性、易燃、易爆的介质。如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型电动装置产品。这类电动装置产品根据其所处工作环境而具有多种型式。阀门电动装置型号编制方法？阀门电动头代号说明：1以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；2以数字表示阀门电动执行器的额定输出力矩（Nm）：3以数字表示电动装置额定输出转速（rmin）或开关旋转90.的额定输出时间（s90°C）；4输出轴较大转圈数（部分回转型不注）；5防护型电动执行机构（普通型不注）。A：带现场按钮；F：带4-2OmA信号输出；S：带手动减速箱输出轴较大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgfmZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置阀门电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300NmOOkgfm）,电站型接口，输出转速18rmin,较大转圈数50,2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450Nm（45kgfm）,推力型接口，输出转速24rmin,较大转圈数120,整体调节隔爆型，带手动减速箱。3.DZZl20-24/240：多回转电动装置，输出转矩1200Nm（120kgfm）,转矩型接口，输出转速24rmin,较大转圈数240圈,整体型。
