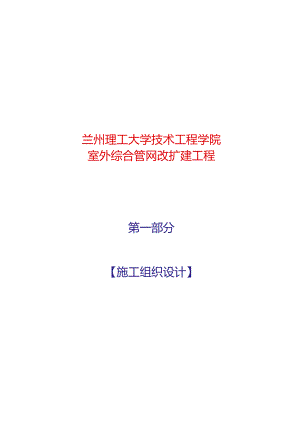

兰州理工大学技术工程学院室外综合管网改扩建工程第一部分【施工组织设计】第一章编制说明及编制依据一、编制说明对承建本工程，我公司具有极大的热忱，对与建设单位的合作充满诚挚的意愿。在收到中标通知后，我公司组织有关人员认真阅读图纸，仔细了解现场情况，编制施工组织设计。本施工组织设计是指导兰州理工大学技术工程学院室外综合管网改扩建工程施工的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环保、季节性施工等诸多因素做了充分考虑，突出其科学性、适用性及针对性。在工程实施前还要编制详细的实施性施工组织设计、施工方案、措施及作业指导书，指导工程施工，确保规定时间内完成工程的全部施工内容，并使该工程质量评定等级全部达到合格标准，并力创市优。我们承诺，我们会克服一切困难，发扬我公司的优良传统，全力以赴，配备一流的人员班子、一流的技术、一流的材料、一流的施工机具，以雄厚的企业整体实力为依托、精良的技术装备和丰富的管理经验为后盾，根据提供的资料进一步优化施工方案，以先进科学的施工管理技术，更加合理地调动各种资源，保证以优良的质量、快捷的工期、优良的施工管理水平和优良的服务，按时交出令建设单位满意的工程。在施工中，我公司本着对建设单位高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定环保措施，控制噪音尘埃污染，减少投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。同时，在施工中力争“少花钱、多三兰州理工大学技术工程学院室外综合管网改扩建工程施I组织设计办实事”，将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的，更好更快地交出让建设单位满意的精品工程。二、编制依据1、由发包人提供的中国市政工程西北设计研究院有限公司的兰州理工大学技术工程学院室外管网改扩建工程全套图纸。2、现行国家有关工程施工规范、规程及技术标准。3、国家推广应用的新材料、新技术、新工艺。4、本公司依据GB/T19001-2000idtIS09001:2000GB/T24001-2004idtIS014001:2004GB/T28001-2001建立的管理体系。体系相对应的文件：管理手册；程序文件；我单位有关项目法施工和质量、技术、安全等支持性文件。5、招标工程施工现场实际情况踏勘及地质勘察资料。6、本公司的技术力量、施工能力、施工经验、机械设备状况和自有的技术资料。7、甘肃省及兰州市政府有关建筑工程管理、市政管理、环境保护等法规及规定。8、施工现场物资、交通、水电等供应条件。三、执行的建筑施工技术标准和规范本工程施工应满足但不限于下列标准和规范要求。1、工程测量规范GB50026-93;2、建筑工程施工质量验收统一标准GB50300-2001;1、城市道路设计规范CJJ37-902、公路路基设计规范JTGD30-20043、城市道路和建筑物无障碍设计规范JGJ50-2001J114-20014、公路工程抗震设计规范JTJOO4-89,7州理大学技术二程学院室外综合管网改扩建工程施工组织设计5.公路工程技术标准JTGBO1-20036、道路交通标志与标线GB5768-19997、公路路面基层施工技术规范JTJ034-20008、公路路基施工技术规范JTGF10-20069、城镇道路工程施工与质量验收规范CTT1-200810、公路工程质量检验评定标准（土建工程）JTGF80/1-2000411、室外排水工程设计规范GB50014-200612、给排水管道工程施工及验收规范GB50268-200813、湿陷性黄土地区建筑规范GB50025-200414、02系列建筑给排水标准设计图集15、城市道路照明设计标准CJJ45-2006第二章工程概况一、工程概况1、一标段：a、综合实训楼一期院内找平、碾压回填、平整及道路铺装等内容。b、旧有道路、地沟的拆除、现有侧柏的移除、现有电杆的移除，现有强弱线缆的埋地敷设等。c、接通大学生活动中心、原第二餐厅及新建综合实训楼的水电暖并预留检修井。d、在衔接处设置好检查井，对衔接处的地沟临时封堵。2、二标段：a、原有地坪场地的找平、碾压回填（或开挖）、平整及道路铺装等内容。b、旧有道路、地沟的拆除、现有侧柏的移除、现有电杆的移除，现有强弱线缆的埋地敷设等。C、在衔接处设置好检查井，对衔接处的地沟临时封堵。3、三标段：a、原有地坪场地的找平、碾压回填（或开挖）、平整及道路铺装等内容。b、旧有道路、地沟的拆除、现有侧柏的移除、现有电杆的移除，现有强弱线缆的埋地敷设等。c、在衔接处设置好检查井，对衔接处的地沟临时封堵4、四标段：消防、自动喷淋水池改造。二、专业概况（一）、道路工程a人行道（一）：素土夯实一10%石灰土垫层150厚一1:3石灰砂浆30厚-250*250*50人行道砖。b、人行道（二）：路基压实一300厚3:7灰土垫层一100厚C15混凝土垫层一30厚M5水泥砂浆结合层一20-30厚600*300烧毛花岗石板面层。C、车行道：素土夯实一150厚掺灰天然砂砾垫层一150厚5%水泥稳定砂砾基层一C25混凝土200厚，按4m分仓跳格浇筑。（二）、雨水工程a、雨水管道采用埋地排水用HDPE双壁波纹管，承插接口，胶圈密封。b、雨水检查井详见甘02S3-19,井径IooOmm。c、边沟单薨雨水口见02S3-53,连接管DN200。d、雨水检查井重型盖板详见甘02S3-65,d=700mmo（三）、给水及消防工程a、本次给水改造工程同时将校区的消防管网进行改造，将原有两个水池联通作为消防专用水池，b、将原有315m3生活消防合用水池和200m3生活水池联通改造为消防专用水池，供校区室内三个小时消火栓系统用水量和一个小时自喷系统用水量，泵房内的室内消火栓泵和自喷泵应流量和压力不能满足实训楼的需求需拆除换泵，为了防止水质恶化，泵房内原有的生活泵两台保留作为绿化泵使用，绿化泵出水由接入给水管网改造为接入消火栓管道。泵房内的电控箱均放到就近三号学生公寓一楼的值班室内。c、给水消防管道管材采用PP-S内外涂塑复合钢管，沟槽式连接，阀门采用Z45TT0闸阀。PP-S内外涂塑复合钢管与无缝钢管采用注塑法兰接头连接转换。d、室外管沟及排水检查井以及化粪池，给水阀门井下，消火栓井下均100ClO混凝土垫层，300厚3:7灰土，原图反夯100Omm.e、消火栓距路边不大于2米，距建筑物外墙不小于5米。（四）、道路照明a、供电电源：室外道路照明电源由一期综合实训楼低压配电室提供，220/380V三相四线加PE线控制。b、室外路灯线均采用电缆穿管埋地敷设方式，埋深T.lm,路灯回路采用三相间隔配电，施工接线时应尽可能做到三相平衡，路灯走向沿道路走向，路灯间距35m左右，灯具实际安装位置可据实情适当调整，由底座接线盒引至灯头的导线为BV-05KV-3*2.5mm2的铜芯导线，在每盏灯的接线盒内装熔断器PC1A-6A,在每个灯头内安装光控开关或在配电室内安装智能控制器进行控制。c、接地采用TN-S系统，路灯设置重复接地装置，每隔50米做一次重复接地，要求所有正常情况下不带电的金属设备外壳均与接地线PE相连接，接地电阻不大于4欧姆。（五）、外部电源系统a、外部强电电缆敷设方式采用沿电缆沟敷设及穿ICe碳素纤维电缆护套管（附设管架）。b、校区埋地敷设的电力电缆在拐弯、接头、终端和进出建筑物等地段装设明显的方位标志，直线段上间隔100m左右适当增设标桩，桩露出地面0.15M.c、校区埋地敷设的电力电缆在转角、分支处设电缆人孔井，在直线段上为便于拉引电缆也设置一定数量的电缆人孔井，人孔井间的距离不超过50m。d、敷设在保护管中的电力电缆每管孔穿一根，管内径不小于所穿电缆外径的1.5倍，保护管顶部的埋深不小于0.5m纵向排水坡度不小于0.2-0.5%oe、电力电缆在电缆沟内支架上敷设时，其水平净距为35mm,但不应小于电缆外径。f、电力电缆在电缆沟内支架上敷设时，其支架层间垂直距离（电力电缆为0.2m,控制电缆为0.12m）。通道宽度为0.5m,电缆支架间固定点的最大距离为水平敷设为0.8m,垂直敷设（电力电缆为L5m,控制电缆为LOM）角钢底座利用MlO胀管螺栓在电缆沟壁上安装。g、在电缆沟内，电缆支架的长度不大于0.35m,电缆在电缆沟内支架上水平敷设时，在终端、转弯及接头两侧均应加以固定，在直线段上每隔100m处也加固定。h、电缆沟内的所有铁件全部用热镀锌处理，若无镀锌条件，推荐采用涂磷化底漆一道，过氯乙烯漆或耐酸漆两道。三、建设单位的招标要求（一）、质量标准按照国家颁布的验收规范及质量评定标准评定为“合格”。（二）、工期要求本工程工期由建设单位确定，我方一定按期交工。（三）、施工范围经审核批准的图纸范围以内所有施工内容。（四）、资金来源自筹资金。四、主要施工条件和特点（一）、施工场地条件本工程场地交通便利，已达到“三通一平”，进场后即可展开工程施（二）、工程特点a、施工现场分散，因此现场集中管理困难较大，施工管理要有流动作战的灵活性。b、工期皆有可能较为紧张。c、该工程工期短，质量要求高，只有积极采用新技术、新工艺、新材料、新设备及加大投入、精心组织施工才能保证工期、保证质量。第三章施工大纲我公司领导班子对该工程项目非常重视，组建施工经验丰富、技术过硬、认真负责的技术管理人员，实行项目施工管理体系，精心施工，高质高速，竭诚服务于建设单位，确保按期完成本工程的施工任务，给业主交一份满意的答卷。一、管理目标质量目标及承诺确保达到国家质量验评“合格”标准。工期目标确保在建设单位规定时间内完工。安全目标严格执行职业健康安全管理体系规范GB/T280012002,确保无重大工伤事故，杜绝死亡事故，轻伤事故频率降低在3%以下，杜绝火灾事故发生。文明施工目标做到文明工地，控制污染。施工现场的噪音、污水和粉尘达标排放，节能降耗，保护环境。二、工程管理人员及作业层施工队伍的配备工程管理人员配备情况（详见第二部分）工程管理人员配备情况由公司选拔组织技术素质好，作风过硬的施工队伍，在最大限度的减少干扰环境的情况下，确保该工程高质量、高速度地完成。三、施工部署总体部署本着企业标准高于国家标准、行业标准的原则，本工程质量控制严格执行我公司企业标准，工程质量评定、验收执行国家标准。根据本工程特点，划分成流水段施工。为确保工程质量目标的实现，工程项目施工前，建立并明确工程质量责任各项制度，加强对道路标高准确性的检查复核。四、分部分项工程施工部署测量仪器及主要施工机械：施工测量：主要分为平面控制测量定位和标高测量等。采用全站仪和经纬仪对施工部位进行精确定位，采用高精度水平仪精确控制标高。详见质量检测设备配备表。主要施工机械：施工阶段在现场布置小型挖掘机、装载机、打夯机、备用发电机、洒水车、自卸车等主要机械（详见机械需用表）。安全防护：临边搭设防护栏，并设置醒目标识。确保安全施工，将施工过程对周边环境和安全的影响降到最低限度。混凝土：采用集中搅拌（预拌）混凝土。第四章施工准备工作计划一、技术准备序号工作内容实施部门完成时间备注1
