太宁隧道爆破施工方案.docx

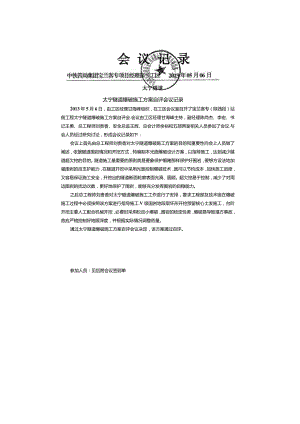

太宁隧道爆破施工方案自评会议记录2013年5月6日，由工区经理甘海峰组织，在工区会议室召开了宝兰客专（陕西段）站前工程太宁隧道爆破施工方案自评会.会议由工区经理甘海峰主持，副经理陈尚杰、李宏、书记王勇、总工程师刘贵香、安全总监王辉、总会计师余裕和五部两室相关人员参加了会议.与会人员经过研究讨论，形成会议记录如下：会议上首先由总工程师刘贵香对太宁隧道爆破施工方案的目的和重要性向会上人员做了阐述，依据隧道围岩情况和开挖方式，特编制本光面爆破设计方案，以指导施工，达到减少隧道超欠挖的目的。隧道施工最重要的原则就是要象保护眼睹那样保护好围岩，要想方设法地加强围岩的自支护能力，在隧道开挖中采用光面控制爆破技术，既可以节约成本，加快旅工进度，又容易保证施工安全，开挖出的隧道断面轮廓表面光滑、圆顺。超欠挖易于控制，减少了对周边图岩的扰动次数，更好地保护了围岩，能够充分发挥围岩的自稳能力。之后总工程师刘贵香对太宁隧道爆破施工工作进行了安排，要求工程部及技术组在爆破施工过程中必须按照该方案进行指导施工.V级国岩地段取环形开挖预留核心土发施工，台阶开挖主要人工配合机械开挖，必要时采用松动小爆破，围岩的稔定性差，爆破易导致塌方事故，故应严格控制好炮眼深度，并根据实际情况调整药量。通过太宁隧道爆破施工方案自评会议决定，该方案通过自评。参加人员：见后附会议签到单施I力案项目经理部自评会议签到雅坳11%称：新电宝兰铁路客运专线（陕西段）站前工程BlzH标会议内容太宁陵道开挖光面爆破专项施工方案自评会议地点IM：会议室会议时间2013.4.25L办单位宝处客，“妇I工区匕持人甘海峰岗位名称姓名联系电话矍字项目M理甘，峰I仍两儿kA-Wc项目15id上为I0加网,M11制外理,力竹1产）陈尚杰助和网1副埒即（JC他）J们I总I程师李宏刘贵，1147fM忡7-II汽项11急公计帅余裕4网做6'攵全总曲王解/“啊业NJ也技术部长w仿如以。胸/安全侦址部长宋义材1，川那妙2I界经济部长马建波q支物贸机收部长财务州长试验里上任卜一,ii，屡有管永华徐义域i.-二_-啊，£“坳叫I印印以加心,保令办L任旗瑜项H队长1"i.frr,唐海军中%鹿Zbfl*-、.L建宝叫乍士州惊弗客玷。”静i太宇隧道爆破施匚方案中帙四新建*6至兰州帙踊客运G线（跄站就工程BLZQ2标太宁隧道爆破施工方案中帙网W1编制依据-1-1.1编制依据-1-1.2编制的原则-1-2工程概况-2-2.1 工程概况-2-2.2 地质概况-2-1.1 3主要技术标准-6-1.4 建设相关单位-6-1.5 工程特点、重难点分析及对策-7-3 .施工计划-7-4 .施工工艺技术-8-4.1 1作用原理-8-4.2 施工准备-9-(1)电力-9-(2)通信-9-(3)生产生活用水-9-(4)火工品库建设-9-4.3 技术要求-10-4.4 隧道光面爆破设计-12-4.5 光面爆破施工工艺-19-4.7 隧道光面爆破质量检验标准-22-4.8 8隧道监控量测-23-5安全保证措施-26-4.9 1隧道施工安全措施-26-5.2爆破作业安全保证措施爆破安全措施-27-5.3 爆破工程管理员、爆破技术人员与爆破员应具备的条件及职责：-305.4 爆炸物品的保管、使用制度：-31-5.5 应急救援预案-31-6其他技术保证措施-34-6.1 质量管理组织机构及体系-34-6.2 质量保证措施-36-6.3季节性施工保障措施-37-7劳动力计划-38-1编制依据1.1 编制依据(I)新建宝鸡至兰州铁路客运专线(陕西段)站前工程BLZQ-2标施工总价承包合同、补疑、答疑文件，BLZQ-2标施工设计图纸、工程量清单;(2)西兰铁路客运专线陕西有限责任公司编制的“新建宝鸡至兰州铁路客运专线(陕西段)站前工程指导性施工组织设计”；(3)铁路隧道钻爆法施工工序及作业指南(TZ231-2007)；(4)铁路隧道钻爆法施工技术要点手册；(5)爆破安全规程(GB6722-2011)；(6)铁路隧道工程施工安全技术规程(TBlO304-2009)；(7)现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；(8)我集团公司以往积累的施工经验，拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。(9)根据IS09001质量标准、(S014001环境管理和0HSAS18001职业健康安全标准建立的中铁四局质量、环境和职业健康管理体系。1.2 编制的原则(1)积极响应招标文件中的安全、质量、工期、环保、文明施工、架子队建设等方面的规定，严格遵守铁路建设工程施工合同条件、合同协议条款及补充协议内容，充分结合投标阶段现场调查资料。(2)坚持“预防为主，安全第一”的指导思想，结合本工程特点，制定积极有效的安全管理、技术、组织措施，确保人身安全和工程安全。(3)合理确定爆破的各项参数，保证爆破安全。(4)经济上合理，在保证爆破效果的前提下，尽可能做到投资少，开挖工程量少，工程进度快，爆破成本低。（5）必须保证围岩稳定；必须保证周围环境的安全。（6）在保证爆破效果的前提下，尽量方便施工。2工程概况2.1工程概况太宁隧道位于陕西省宝鸡市渭滨区境内，起始里程为DK655+448,终点里程为DK661+347,全长5899m。进口位于高家镇太宁沟解甲滩村委会对面陡坡；出口位于晁峪乡晁峪沟内段家磨村东南方向约30Om处半山坡。进出口交通均较便利，进口有太宁沟村村通水泥公路通过，连接姜谭路通往310国道；出口有晁峪沟村村通水泥路通过，通往310国道。表2.1一1太宁隧道围岩分级表太宁隧道纵断面图1太宁隧道纵断面图2. dwg序号里程范围长度（m）围岩分级工程地质特征1DK655+448DK655+48032V隧道进口段，Fl.F2断层破碎带，节理裂隙很发育，岩体破碎。2DK655+480DK655+51030IVFl及F2断层影响带，地质构造发育，节理裂隙发育，岩体较破碎。3DK656+000DK656+600600IV受侵入接触带、F3断层破碎带影响，地质构造发育，节理裂隙发育，岩体较破碎。4DK657+760DK657+81050IV节理密集带JMl,节理裂隙发育，岩体较破碎。5DK658+650DK658+72070IV节理密集带JM2,节理裂隙发育，裂隙间充填石英条带及方解石条带，岩体较破碎。6DK658+870DK658+90030VF4断层破碎带，节理裂隙很发育，糜棱岩化发育，见压碎岩及断层泥，岩体破碎。7DK659+130DK659+20070IV节理密集带JM3,节理裂隙发育，岩体较破碎。8DK659+400DK659+580180IVF5断层影响带，节理密集带JU4影响带，地质构造发育，节理裂隙发育，岩体较破碎。9DK660+250DK660+34090IV节理密集带JM5,节理裂隙发育，岩体较破碎。10DK661+220-DK661+347127V隧道出口段，坡残积物，全风化强风化花岗岩地层，节理裂隙很发育，岩体破碎。2.2地质概况2.2.1地层岩性该隧道通过区域地层条件较复杂，第四系、燕山期、下元古界地层均有出露，现按时代由新到老详述如下：(1)第四系黏质黄土(Qeol3):浅黄色-褐黄色，主要分布于隧道顶部，厚度约520m,土质均匀，垂直节理发育，具有大孔隙，含虫孔，硬塑一坚硬，II级普通土，0=150kPa,具有I级非自重湿陷性，湿陷土层厚度约512m,隧道洞身及洞口均未涉及到该地层。碎石土(Qdl4)：黄褐色-灰黄色，主要分布于隧道、进出口斜坡地段,厚度约48m,土质不均，含少量粗角砾。碎石成分主要为石英片岩、花岗岩，稍密，IH级硬土，0=450kPao(2)燕山期主要分布于隧道中段至出口(DK656+425DK661+347)之间，与隧道进口端宽坪群石英片岩呈侵入接触关系，该套地层内零星可见宽坪群石英片岩俘虏体存在。花岗岩(丫5)：肉红色-灰黑色，细、中、粗粒花岗结构，矿物成分主要为钾长石，石英，云母，局部含有角闪石等,偶见石英岩呈条带状出现。表层为强一全风化，局部风化成土状，风化层厚度约515m,III级硬土IV级软石，o0=800kPa;弱风化花岗岩，V级次坚硬石，o0=1200kPa°(3)下元古界宽坪群(PtI)主要分布于隧道进口至DK656+425附近，与燕山期花岗岩呈侵入接触关系。岩性为石英片岩夹大理岩(PSc+Mbtl)o片岩多为黑云母石英片岩及绢云绿泥石石英片岩，灰黑色灰白色，细粒隐晶质结构，片状构造，岩层为薄层中厚层状，产状不稳定，一般N70oE16oN,主要矿物含有石英，长石，岩质坚硬。受花岗岩侵入影响,岩体较破碎，完整性较差，表层为强风化，风化层厚5IOnbIV级软石，。0=600800kPa;弱风化片岩夹大理岩，V级次坚石，OO=100okPa。大理岩呈厚层状夹于片岩层中，变晶结构，块状构造，主要矿物以方解石、白云石为主，岩质坚硬，岩层为薄层状，具有轻微溶蚀现象。2.2.2地层构造该隧道位于位西秦岭北麓中低山区。坪头一晁峪断层在隧道北侧距离隧道约2km处，对线路影响较小。定测阶段通过地表工程地质测绘及勘探发现在新线路位置发育一段燕山期花岗岩四期侵入变质岩接触带；六条断层破碎带；五条节理密集带，分述如下：（1）花岗岩侵入变质岩接触带洞身相交里程DK656+330DK656+530段，隧道穿越燕山期花岗岩与下元古界宽坪群石英片岩侵入接触带，地质调绘及钻探成果表明，该接触带附近产状不规则，侵入岩与变质岩在地表交错出现（部分变质岩以捕掳体形式出现），影响范围较宽。带内岩体受挤压及热力变质作用影响，节理裂隙很发育，岩体破碎，热变质现象明显，多见压碎岩，花岗岩体破碎、风化呈砂砾土状，片岩部分高岭土化。（2）断裂构造Fl（逆断层）：发育于片岩夹大理岩地层，断层走向为N4E,倾角60oE,断层带宽度约15m,带内岩体节理裂隙极发育，部分石英脉充填，岩体破碎，并见断层角砾、压碎岩及断层泥。该断层在DK655+465DK655÷480段与线路呈49°交角相交。F2（正断层）：该断层发育于进口附近石英大理岩地层内，断层走向为N29oW,倾角35°S,上下盘错动明显，破碎带宽度20m,见断层泥、镜面及擦痕，影响宽度约23u该断层在DK655+455DK655+475段与线路呈61°交角相交。F3(逆断层)：发育于石英大理岩地层，断层走向为N21。W,倾角40°S,破碎带宽度约30m,带内岩体节理裂隙发育，岩石破碎，见灰白色断层泥。该断层在
