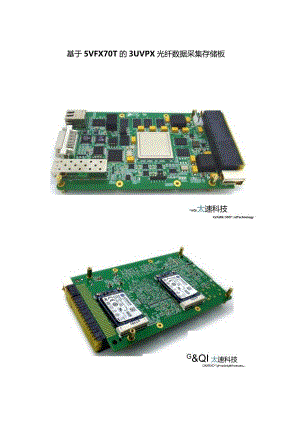

基于5VFX70T的3UVPX光纤数据采集存储板.docx

基于5VFX70T的3UVPX光纤数据采集存储板cQI太速科技Ce%Wk59O*rdTechnotogyG&QI太速科技OKAXDnsOnhMT<hnoto9,1、板卡概述本板卡是基于3U VPX架构，符合VITA46标准，实现了多种图形图像接口的采集与转换、图像数据 的处理、宽带孀缓存、SATA存储主控和千兆以太网通信。采用一片XinlinXVirtex-5系列FPGA XC5VFX70T-2FFG1136作为主控芯片，夕横1个光纤接口，2路SRIO x4,2路SATA , 2路CAN总 线接口，3组256MB DDR2 , 1路千兆以太网口(外部PHY模式)等。该板卡板卡设计芯片目前使用商 业级，兼容工业级设计。要板取电单元2、功能和技术指标：一、FPGA指标XC5VFX70T-2FF1136的主要性能指标如下：(1)逻辑资源：具有17,280个Slices,110,592个逻辑单元(2)IO资源:差分IO320个，单端IO640个。(3)时钟资源:12个DCM,6个PLLPMCDo(4)嵌入式硬IP资源：1个PCIeEndpointBlocks.4个EthenetMACBlocks,16个GTP二、FPGA接口指标a)数据采集存储板FPGA夕楔1路光纤输入的Cameralink信号，CameraLink信号最高支持65MHz的像素时钟。b)夕楔1路PAL制模拟复合视频输入，通过前面板DVI-I连接器输入。板载IObits图形AD,最高支持720X48060fps的标清视频的硬件解码，BT656格式YCbCr4:2:2数据流输出.C）夕械1路DVI/VGA数字/模拟图像输出接口，通过前面板DVI-I接口（24+5针）输出，用于监控显示。DVl输出最高支持1920X10806OfPS分辨率。d）外接3组256MBDDR2SDRAM用作数据缓存，每组DDR2可独立工作在250MHz时钟频率以上。e）1路CAN总线接口，隔离设计，符合CAN2.0B协议标准，最高支持IMbPS速率。f）内嵌千兆以太网MAC端口，支持1000M传输。g）夕b三Flash及Nvsram单元，上电加载配置。3、软件系统:a）客户端支持WindOWS7,客户端应用测试程序。b）提供FPGA各接口驱动程序（SATA驱动FLASH驱动DDR2驱动DVI输出驱动FRAM驱动Enternet驱动光纤接口驱动CAN驱动）。4、物理特性：尺寸：16OmmXloOmm工作温度：商业级0+55,工业级-40°C+85工作醺：10%80%5、供电要求：（1）直流电源供电。（2）电压：直流+.（3）纹波：10%
