圆管倒虹吸施工方案-修改后.docx

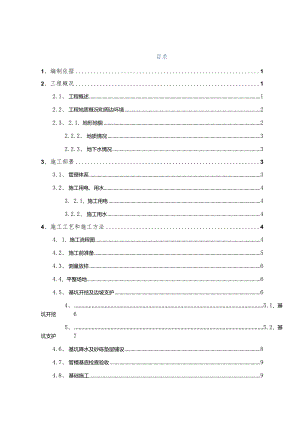

目录1、编制依据12、工程概况12.1、 工程概述12.2、 工程地质概况和周边环境22.3、 2.1、地形地貌22.2.2、 地质情况32.2.3、 地下水情况33、施工部署33.1、 管理体系33.2、 施工用电、用水43. 2.1、施工用电43.2.2、 施工用水44、施工工艺和施工方法44. 1、施工流程图44.2、 施工前准备54.3、 测量放样64.4、平整场地64.5、 基坑开挖及边坡支护64、 5.1、基坑开挖65、 5.2、基坑支护74.6、 基坑降水及砂砾垫层铺设84.7、 管槽基底检查验收94.8、 基础施工94.9、 管道施工104.9.1、 管节预制、运输及存放104.9.2、 管节安装104.10、 附属工程114. 10.1、竖井施工115. 10.2、洞口、沉淀池施工144.11、 基坑回填154.12、 12、倒虹吸管检查验收155、主要资源配置155.1、 管理人员配备155.2、 劳力配备155.3、 机械配备165.4、 材料配备176、施工进度计划及保证措施176.1、 施工进度计划176.2、 施工完成保证措施171、 2.1、组织管理措施176、 2.2,施工管理措施187、质量保证措施187.1、 建立质量管理机构187.2、 质量控制198、安全文明施工措施198.1、 安全管理措施198.2、 安全施工措施208.3、 文明施工措施219、应急施工预案219.1、 雨季施工应急预案219.2、 高温施工应急预案229.3、 高处坠落事故应急预案229.4、 坍塌事故应急预案221、编制依据(1)给水排水管道工程施工及验收规范GB50268-2008；(2)给水排水构筑物工程施工及验收规范GB50141-2008；(3)城市道路设计规范CJJ37-2012；(4)公路工程技术标准(JTGB01-2003)；(5)公路桥涵施工技术规范JTG/TF50-2011；(6)公路桥涵设计通用规范JTGD60-2004；(7)公路桥涵钢结构及木结构设计规范JTJ025-86；(8)公路桥涵地基与基础设计规范JTGD63-2007；(9)公路工程质量检验评定标准JTGF80/1-2004；(10)城市桥梁工程施工与质量验收规范CJJ2-2008；(11)城市道路交通设施设计规范GB50688-2011；(12)建筑结构荷载规范GB50009-2012；(13)建筑地基处理技术规范JGJ79-2012；(14)地下工程防水技术规范GB50108-2008；(15)混凝土结构工程施工质量验收规范GB50204-2015；(16)建筑施工土石方工程安全技术规范(JGJ180-2009)；(17)建筑边坡工程技术规范(GB0330-2002)；(18)建筑地基基础工程施工质量验收规范(GB50202-2002)；(19)建筑施工计算手册；(20)西二环线道路(一期)道路工程施工设计图；(21)西二环线道路(一期)综合管廊工程施工设计图。2、工程概况2.1、 工程概述湘潭市西二环线道路位于城市西北侧，北接北二环道路，南与南二环线对接，为南北向重要的一条城市快速路，西二环线道路(一期)建设工程起点为与羊牯大道的交叉口，止点为湘潭至湘乡公路，受湘潭城乡交通建设投资有限公司委托，本次设计西二环线道路(一期)建设工程羊牯大道至岚园路延长线段，北起湘潭市西二环线道路与羊牯大道交叉口以北,桩号为K0-160；南至湘潭市西二环线与岚园路延长线(主干道)交点，桩号为K2+678.579,线路总长2.839公里，规划红线宽60m,设计速度80kmh0随着湘潭市北二环路西段的建成通车，使环线两厢用地开发强度也在不断地增加，北二环路上的交通流量日益增长。为了推进完善湘潭市二环线的分段建设，接通北二环线，减少过境交通穿越市区，缓解河西城区交通压力，湘潭市市委、市政府决定将湘潭市西二环线的建设作为湘潭市重点建设项目来进行设计和建设。西二环道路一期工程潭邵路至杨梅洲大桥北引线段综合管廊工程，设计起点为西二环线与潭邵(原羊牯大道)交叉口以北，为西二环线道路桩号-K0-140处，终点为西二环线与杨梅洲大桥北引线(原岚凤路延长线)交叉口以南，为西二环线道路桩号K2+711处，总长3013m,布置在道路东侧绿化分隔带及辅道下，为城市干线综合管廊，管廊容纳的管线包括弱电、IokV电力、给水、水中管道(预留)。雨水、污水。燃气均不进入综合管廊内，设计检修车检修车道。管廊采用单舱断面分为净宽3.9mX净高2.8m和净宽3.OmX净高2.8m两种。综合管廊纵断面沿道路纵断面方向，最大纵坡0.459%,最小纵坡0.3%。根据道路沿线水系的分布情况，以及土地开发情况，本段道路管涵设计主要考虑了维持该地区现状水系及灌溉需要。本期道路设7处150Cln钢筋混凝土圆管涵，共532m,圆管涵以倒虹吸的形式下穿道路及综合管廊，圆管倒虹吸主要尺寸表见下表2.I-Io表2.17倒虹吸尺寸表桩号孔径d(Cm)进口标高zl(m)进口倒虹吸管内底标高Gl(m)进口处Hl(m)出口标高zl(m)出口倒虹吸管内底标高G2(m)出口处H2(m)涵洞总长L(In)K0+314.815035.529.26.835.4296.966K0+417.72115035.529.66.435.429.46.574K0+718.64415035.930.65.835.830.55.868K0+855.38415035.631.44.735.531.24.876K0+991.40515036324.535.931.84.676Kl+09015036.132.54.13632.24.398K1+937.15515034.830.54.834.730.34.9742.2、 工程地质概况和周边环境2.2.1、 地形地貌湘潭市西二环线道路(一期)综合管廊建设工程，总长2851米。道路沿线原始地貌属涟水河流I11阶地，沿线地形总体起优不大，局部稍有起优，勘察期间勘探钻孔标高在30.7050.67米之间。沿线分布有冲沟、农田，此外水塘、水渠、水坝等分布较密集。2.2.2、 地质情况据岩土工程勘察报告，道路沿线基底为白垩系戴家坪组（Kdnd）泥制粉砂岩，上覆第四系地层，岩性在勘察所涉及的深度范围内主要为冲击成因的亚黏土（粉质粘土）层、圆砾土（圆砾）层以及残积成因的亚黏土（粉质粘土）层，地表覆盖有淤泥层与耕土层。未见活动断裂构造穿过拟建道路沿线及其附近，未发现其他如危岩、暗滨、厚层软土以及滑坡、泥石流等不良地质现象与不良地质作用。2.23、地下水情况在沿线水塘采取地表水水样。作了简易水质分析，根据水质分析结果，场地地表水、地下水均对混凝土结构不具腐蚀性，对钢筋混凝土结构中的钢筋不具腐蚀性。3、施工部署31、管理体系为了加强项目管理、全面履行合同、控制建设投资，确保工程建设工期、质量、安全、环境保护，全面实现建设目标，针对本标段工程项目的意义和特点，经过全面的工地现场考察，确定按照项目法施工组建“西二环（I标段）道路工程项目经理部”。项目部下设8部1室，即工程部、质量部、安全部、经营部、材料部、测量部、综合部、财务部和试验室。公司项目经理部和各作业队主要工程技术和管理人员由本单位选派，抽调具有丰富施工经验、专业技术能力强、综合素质高的工程技术和管理人员承担本工程的施工任务。施工组织机构见下图3.工程部公司生产副经理：严钦项目副总工：张祖林测量部，技术质量部 试睑室WHSE管理部物质设备部WL经营财务部综合部图3.17施工管理组织体系图3.2、 施工用电、用水3.2 1、施工用电现场施工用电已申请315Kw箱变一座，前期施工用电配置250KW发电机一台，后期计划在标尾处增设315KW箱变一座。沿线分布有农用电力线，可根据各工点所处具体位置,从附近场镇或工厂就近接线，或根据其工作量及用电量，自备柴油发电机组若干台。3.3 .2、施工用水生产、生活用水直接从工程现场供水网的接口接入，采用水管接到各施工点，并在K0+020处设置临时渣土冲洗点。4、施工工艺和施工方法4.1、 施工流程图钢筋混凝土圆管倒虹吸施工流程：施工准备一原水渠临时改道一基槽开挖一基坑支护一垫层及基础混凝土施工一虹吸管安装一竖井浇筑一倒虹吸槽填筑及吸管两侧夯实处理f检查验收。具体施工流程图如图4.IT：图4.1T圆管倒虹吸施工流程图4.2、 施工前准备由总工组织施工技术员熟悉图纸并进行技术交底，确保施工技术人员对施工现场情况和施工图纸清除掌握。并对各施工班组及机械手进行技术交底，确保在施工过程中准确无误。机械手所有机械进行全面检查，确保在施工过程中安全使用。利用主线道路已修通的便道作为材料运输的主干道进行倒虹吸施工。施工所用各种材料在施工前必须经过检测并取得监理工程师的签认方可使用，施工用电在施工前架通并自备发电机。1.1、 3、测量放样放样前先将测量仪器送到有资质部门进行检测、校核，综合管廊坐标系统及高程系统与湘潭城发铁路投资公司提供的西二环路I级导线坐标及高程一致，使用前对图纸坐标进行复核。首先用全站仪准确定出涵洞中心及纵横轴线。基坑边坡坡度可依土质情况按设计和规范要求所列基坑坑壁坡度适当放陡。基坑宽度与比涵洞基础尺寸稍大，用全站仪精确测出圆管涵开挖线后撤白灰以作标识，一次放够尺寸。报请监理工程师检查。4.4、 平整场地管道施工采用挖掘机平整场地，平整范围为圆管涵基坑开挖线位置外2米，要求场地平顺。在基坑顶部设置截水沟，防止水流汇入基坑内。如场地为鱼塘、沟渠等，先进行处理后，再回填至与附近地面高程，处理发生的工程量现场筌证。4.5、 基坑开挖及边坡支护4.5.1、 基坑开挖根据测量放出基坑边线，使用挖掘机开挖，据现场水文地质，地下水、开挖深度（约为57m）、施工现场条件等情况确定基坑边坡采用二级放坡，坡率为1：1,两级边坡之间设置宽2m的平台，在地质条件不好或放坡开挖受限制地段采用土钉墙对边坡进行支护，具体支护结构设计按照综合管廊基坑边坡支护中的土钉墙3进行设计。根据建筑边坡工程技术规范GB50330-2013得到的边坡坡率表见下表。表4.57土质边坡坡率允许值边坡土体类别状态坡率允许值（高宽比）坡高小于5m坡度5m10m碎石土密实1:0.351:0.5010.501:0.75中密1:0.501:0.7510.751:1.00精密1:0.751:1.0011.001:1.25黏性土坚硬1:0.751:1.0011.001:1.25硬塑1:1.001:1.251L251:1.50开挖时基础两边各增宽50cm以便在基础底面设置排水沟、集水井。基坑开挖前，分别在
