国际压力管道常用标准体系.docx

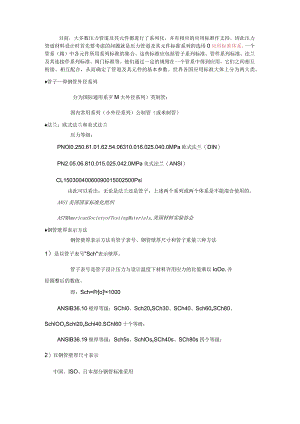

目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用0应用标准体系。一个管系（路）中各元件所用系列标准的集合。这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。他们通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。世界各国应用标准大体上分为两大类。管子-即钢管外径系列分为国际通用系歹M大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）法兰：欧式法兰和美式法兰压力等级：PNOl0.250.61.01.62.54.06310.016.025.040.0MPa欧式法兰（DIN）PN2.05.06.810.015.025.042.0MPa美式法兰（ANSl）CL15030040060090015002500Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。ANSI美国国家标准化组织ASTMAmericanSocietyofTestingMaterials,美国材料实验协会钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。管子表号是管子设计压力与设计温度下材料许用应力的比值乘以IoOo,并经圆整后的数值。即：Sch=Pot×1000ANSlB36.10壁厚等级：SChI0、Sch20xSCh30、SCh40、Sch60xSCh80、SchlOOxSchl20xSchl40.SChI60十个等级；ANSlB36.19壁厚等级：Sch5s、SchlOsxSCh40s、SCh80s四个等级；2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示它将管子壁厚分为三种：a.标准重量管,以STD表示b.加厚管，以XS表示c.特厚管，以XXS表示。对于DN250mn的管子,Sch40相当于STD,DN<200mm的管子,Sch80相当于XS。国际上常用的标准体系随着我国对外改革开放和加入WTe）,各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。下面介绍几个主要的应用标准体系。1德国及前苏联应用标准体系a.德国（DIN）管子：大外径系列管法兰：欧式法兰压力等级：PNO.lx0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.013个等级公称直径：DN64000mm法兰密封面：平面、凸台面、凹凸面、樟槽面、橡胶环连接面、透镜面及膜片焊接面7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖9种常用的标准DIN2410.T.1管子及钢管标准概述DIN2448无缝钢管尺寸及单位长度质量DIN2458焊接钢管尺寸及单位长度质量DIN2500法兰一般说明DIN2501.T.1法兰连接尺寸DIN2519钢法兰交货技术条件DIN2980带螺纹的钢管配件b.前苏联（OCT）管子：小外径系列外径尺寸同我国的JB系列管法兰：欧式法兰压力等级：PN0.1,0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、20.011个等级公称直径：DN63000mm法兰密封面：全平面、凸台面、凹凸面、聚四氟乙烯用棒槽面、透镜面及椭圆型环连接面7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊式、螺纹连接式、整体式及法兰7种德国管法兰标准DIN和前苏联管法兰标准OCT在PN16.0的等级中可以配对使用,但已不能互换（因为接管尺寸系列不同）。随着前苏联解体,其应用标准体系OCT目前在国际工程上已很少用。2美国应用标准体系(ANSl)美国国家标准ANSIB16.5钢制管法兰及法兰管件是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。该标准与其它相关的ANSLAPI、ASTM.MSS组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。管子：大外径系列(ANSlB36.10和B36.19)公称直径范围：(DN6DN2000)mm壁厚表示方法：1)是以管子表号"Sch”表示壁厚;2)是以管子重量表示管壁厚度。管法兰：美式法兰压力等级：CLl5030040060090015002500Psi7个等级公称直径：DN15-600mm法兰密封面：凸台面(RF)、凹凸面(MR)、梯槽面(TAG)、金属环连接面4种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种美国应用标准体系ANSI中常用的标准有：ANSI/ASMEB36.10无缝及焊接钢管ANSI/ASMEB36.19不锈钢无SI及焊接钢管ANSI/ASMEB16.9工厂制造的钢对焊管件ANSI/ASMEB16.ll承插焊和螺纹锻造管件ANSI/ASMEB16.28钢制对焊小半径弯头和回弯头ASME/ANSIB16.34法兰连接、螺纹连接和焊接连接的阀门ASME/ANSIB16.5管法兰和法兰管件ASME/ANSIB16.36孔板法兰ASME/ANSIB16.42球墨铸铁法兰和法兰管件ASME/ANSIB16.47大直径钢法兰ASME/ANSIB16.20管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ASME/ANSIB16.21管法兰用非金属平垫片ASME/ANSIB18.2.1方头和六角头螺栓和螺纹ASME/ANSIB18.2.2方头和六角头螺母APIStd605大口径法兰、法兰盖APIstd526法兰连接钢制泄压阀APIstd598阀门的检验与试验APIstd599法兰连接和焊接连接的金属旋塞阀APIstd600法兰和对焊连接的钢制闸阀APIstd602小型钢闸阀(紧凑型闸阀)APIstd603150磅耐腐蚀用法兰阀APIstd608法兰连接和对焊连接的金属球阀APIstd609支耳型和对夹型蝶阀APIstd6D管道阀门规范MSSSP-44带颈平焊法兰3日本应用标准体系(JlS)管子：大外径系列(JlSG3454、JISG3458.JISG3459)与ANSl大多数相同无缝钢管公称直径：(DN6DN650)mm壁厚表示方法：管子表号"Sch"表示壁厚碳钢及合金钢JISG3454、JISG3458：SChI0、SCh20、SCh30、Seh40、SCh60、SCh80、SChIo0、Schl20>Schl40>Schl6010个等级；不锈钢JISG3459:Sch5s、SChIOs、Sch20s、Sch40sxSch80s.Schl20ssSchl60s7个等级；焊接钢管公称直径：(DN350DN2000)mm壁厚表示方法：直接用壁厚数值表示。管法兰：(JlSB2201、JISB2220等)自成体系,既不属于"美式法兰，也不属于欧式法兰”公称直径：(DNlODN1000)mm公称压力等级：2K、5K、I0K、16K、20K、30K、40K、63K共8个等级法兰密封面：光滑面、大凸台面、小凸台面、凹凸面、梯槽面5种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种JIS应用标准体系与ANSl和DIN等都不能配套使用。为了弥补这个缺陷,日本石油学会编制了一套JPl标准,它基本上等效采用了ANSI/API应用标准体系,故它能与ANSl互换。日本应用标准体系JIS中常用的标准有：JISG3452普通用途碳钢管JISG3454承压用碳钢管JISG3455承压用碳钢管JISG3456高温用碳钢管JISG3457电弧焊碳钢管JISG3458合金钢管JISG3459不锈钢钢管JISG3468电弧焊大直径不锈钢钢管JISB2201铁素体材料管法兰压力等级JISB2202管法兰尺寸JISB2210铁素体材料管法兰基础尺寸JISB2220钢制管法兰JISB2302钢制螺纹连接管件JISB2311普通用途的钢制对焊管件JISB2312钢制对焊管件JISB2313钢板制对焊管件JISB2316承插焊管件JISB2401O形环JISB2404管阀兰用缠绕式垫片JISB3453压缩石棉垫片4国际标准化组织(ISO)管子：基本上属大外径系列(ISe)4200)标准(ISC)4200)系歹U1基本上采用了ANSl的尺寸,仅DN>1100mm时(已不太常用)则使用了“小外径系列”的尺寸。管法兰：同时包括了-美式法兰”和欧式法兰"两个系列。(ISC)7005-1)它代表了当前世界法兰标准的应用趋势。公称压力等级：第一系列：PN1.0、1.6、2.0、5.0、11.0、15.0、26.0、42.08个等级；第二系列：PNO.25、0.6、2.5、4.0共4个等级。第一系列为基本系列,第二系列为限制系列。两个系列中：PNO.25、PNO.6、PNl.0、PNl.6、PN2.5、PN4.0六个等级属"欧式法兰，PN2.0、PN5.0、PN11.0(600Psi).PNI5.0、PN26.0(1500Psi)、PN42.0属"美式法兰"：二者在结构尺寸和密封面尺寸上不能互换的CISO应用标准体系中常用的标准有：ISO6708管件公称尺寸定义ISO7268管件公称压力定义IS04200焊接和无缝平端钢管尺寸和单位长度ISOll27不锈钢钢管尺寸公差和单位长度质量ISO3183石油和天然气工业用钢管ISO6759热交换器用无缝钢管IS07005-1金属管法兰ISO7483符合IS07005标准的管法兰密封垫片ISO3419非合金钢和合金钢管件ISO5251不锈钢对焊管件ISO7121法兰型钢制球阀ISC)IO497阀门试验防火试验要求5英国和法国应用标准体系a.英国应用标准体系(BS)管子：大外径系列BS1600其直径范围和壁厚分级同ANSIB36.10/B36.11;BS3600基本上等同采用了ISO标准，其直径范围和壁厚分级同IS04200o法兰标准：同时包括了美式法兰和欧式法兰"两个系列。BS1560基本上等同采用了ANSI标准,其结构型式和密封面型式同ANSIBl6.5;BS4504基本上等同采用了DIN标准,其结构型式和密封面型式同DIN2500。BS中常用的标准有：BS1600石油工业用钢管尺寸BS3600承压用焊接钢管和无缝钢管的尺寸及单位长度质量BS3605.1承压用焊接和无缝不锈钢钢管与BS1560管法兰(美式法兰)BS4504管法兰(欧式法兰)BS1740.1锻钢制管件BS1965对焊承压管件BS1640石油工业用对焊管件BS3799石油工业用螺纹及承插焊管件b.法国应用标准体系(NF)与英国应用标准体系类似。由此可见，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不
