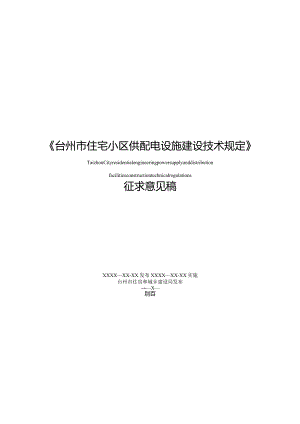

台州市住宅小区供配电设施建设技术规定TaizhouCityresidentialengineeringpowersupplyanddistributionfacilitiesconstructiontechnicalregulations征求意见稿XXXXXX-XX发布XXXXXX-XX实施台州市住房和城乡建设局发布X刖百近年来，社会主义现代化建设迈入了新征程，社会经济迅速发展，人民用电需求水平日益提高。随着家庭电子设备和电动汽车的普及、5G网络的覆盖、未来社区的建设、绿色居住建筑和建筑领域“双碳”目标的提出、居住建筑可再生能源系统的应用、台风等极端天气频繁的发生，使得抓好住宅小区供配电容量需求、安全可靠、节能环保及经济性越显重要，原台州市住宅工程配电设计技术规定（试行）中的部分技术要求已不能满足当前社会发展的需要，为进一步指导住宅小区供配电设施建设的规范化、标准化、智能化，保障住宅小区供配电设施的建设质量，发挥建设投资效益，促进住宅小区供配电设施建设与社会经济、国家能源发展战略相协调。结合现行国家及行业的有关规范、标准，编制组在台州市住宅工程配电设计技术规定（试行）的基础上，经过广泛调查研究和征求意见,完成修编工作。本规定结合目前台州市配电网发展趋势，调整的主要内容：1.住宅负荷容量计算指标；2.变电所配置要求；3.电动汽车充电桩配置要求等。增加的主要内容：1.电能质量；2.电能计量及能效管理；3.配电自动化；4.光伏系统；5.施工与验收要求等。本规定共分10章，主要内容：1.总则；2.术语和定义；3.供配电系统；4.供配电设施；5.电能计量及能效管理；6.配电线路选型及敷设；7.电动汽车充电设施；8.光伏系统；9.防雷与接地；10.施工与验收。本规定由台州市住房和城乡建设局负责管理，由主编单位负责技术内容的解释。在执行过程中如有需要修改或补充之处，请将意见或有关资料寄送国网浙江省电力公司台州供电公司（台州市椒江区中心大道809号，邮政编码：318000）,以便今后修订时参考。主编单位：参编单位：批准单位：主要起草人：主要审查人：1总则52术语和定义63供配电系统93.1 一般规定93.2 负荷分级93.3 负荷计算1003.4 供电电源及配电方式1223.5 电能质量1333.6 户内低压配电1444供酉口电设施1664.1 一般规定1664.2 开关站1664.3 小区变电所1774.4 变压器1774.5 中压开关柜1884.6 低压配电设备1884.7 配电自动化194.8 相关专业要求195电能计量及能效管理2115.1 一般规定2115.2 住宅用电计量2115.3 其它设施用电计量2225.4 电能采集装置2335.5 能耗监测2336配电线路选型及敷设2446.1 中压配电网2446.2 低压配电网2446.4线缆敷设2667电动汽车充电设施2777.1 一般规定2777.2 充电设施的建设2777.3 智能充电288光伏系统298.1 一般规定298.2 接入要求298.3并网要求309防雷与接地31110施工与验收322附录A：交流7kW充电桩需要系数KX曲线344附录B：典型供配电系统接线355附录C：发电机接口设置示意图38附录D：供配电装置平面布置示意图39附录E：电缆穿墙防水做法411附录F：高层住宅建筑竖向母线设置示意图422附录G：强电竖井平面布置图433附录H：电缆与电缆或电缆与管道、道路、构筑物等相互间的允许最小间距（m）.455附录I：光伏并网方案示意图466附录J：低压配电系统接地型式图49本规定用词说明500引用标准名录511Contents1 General52 TermsandDefinitions63 Powersupplyanddistributionsystems993.1 Generalprovisions93.2 1.oadclassification93.3 1.oadcalculation1003.4 Powersupplyanddistributionrequirements1223.5 Reactivepowercompensation1333.6 Indoorlow-voltagepowerdistribution1444 Powersupplyanddistributionfacilities1664.1 Generalprovisions1664.2 Switchstation1664.3 Residentialsubstation1774.4 transformer1774.5 Mediumvoltageswitchgear1884.6 1.ow-voltagepowerdistributionequipment1884.7 Distributionautomation194.8 RelevantprofessionalrequirementsJ95 Energymeteringandenergyefficiency215.1 Generalprovisions2115.2 Celluserelectricitymetering215.3 Powerharvestingdevice错误!未定义书签。35.4 Electricitymeteringforotherfacilities2235.5 Energyconsumptionmonitoring346 Distributionlineselectionandlaying2446.1 Mediumvoltagedistributionnetwork2446.2 1.ow-voltagedistributionnetwork2446.4 Cablelaying2667 Electriccarchargingfacilities2777.1 Generalprovisions2777.2 Requirementsforchargingfacilities2777.3 Smartcharging288 Photovoltaicsystems298.1 Generalprovisions298.2 Accessrequirements299 Grid-connectedrequirements3010 1.ightningprotectionandgrounding31111 Constructionandacceptance322appendix A 错误!未定义书签。4appendix B 345appendix C 358appendix D 39appendix E 41appendix F 42appendix G 433appendix H 435appendix I 466appendix J 49Thetermsusedintheseprovisionsareindicated500Referencethestandarddirectory5111总则.为适应人民生活水平日益增长需求，规范住宅小区供配电设施建设，提高住宅小区的供电可靠性和用电安全水平，本着以人为本、安全可靠、经济合理、维护管理方便、适度超前的原则，制定本规定。1.2 本规定适用于台州行政区域内的新建住宅小区供配电设施的规划、设计、建设。改建、扩建的住宅小区、农居小区、其他住宅项目等可参照本规定执行。1.3 本规定明确了台州市住宅小区供配电设施的规划、设计、建设等应遵循的主要技术原则和要求。1.4 住宅小区供配电设施的建设应符合电力发展及城市发展规划，供配电系统的设计应与住宅小区控制性详细规划同步，并结合电力专项规划和住宅小区规模预留相适应的供配电设施用房及通道。住宅小区内供配电设施和其他管线应进行统筹分配、协调安排，一次性建设到位。1.5 住宅小区的供配电方案应与区域供电条件、终期用电容量及负荷性质相适应,采用成熟、有效的技术措施,以供电可靠、用电安全、绿色节能为目标,满足居民用电需求。1.6 住宅小区供配电设施应积极采用新技术、新工艺、新设备、新材料，推进住宅小区供配电工程的规范化、标准化、智能化。住宅供配电设备应符合国家现行有关标准的产品，优先选用运行可靠、安全环保、高效节能、性能先进、维护方便（免维护或少维护）、操作简单的产品，禁止使用国家明令淘汰及不合格的产品。1.7 住宅小区供配电设计除应满足本规定要求外，尚应符合国家、行业、地方现行有关标准、规范和规程的规定。2术语和定义2.1 住宅小区residentialdistrict泛指一定居住人口规模的居住生活聚居地，包含了住宅建筑群和配套公共服务设施。2.2 住宅小区供配电设施powersupplyanddistributionfacilitiesinresidentialdistrict从电网电源点起至居民电能计量装置(含表箱、电表)及相关低压供电公共服务设施的产权分界处的电气设施。2.3 公共服务设施publicservicefacilities与居住人口规模相对应配套建设的，主要为小区居民提供公共服务的各类生活、安保、消防等设施。2.4 高层住宅high-riseresidential建筑高度大于27m的住宅建筑，其中建筑高度大于54m的建筑为一类高层住宅建筑，建筑高度大于27m但不大于54m的建筑为二类高层住宅建筑。2.5 双电源doublepowersupply由两个独立的供电线路向同一个用电负荷实施的供电。这两条供电线路是由两个电源供电，即由来自两个不同方向的变电站或来自具有两回及以上进线的同一变电站内两段不同母线分别提供的电源。2.6 双回路doublecircuit为同一用电负荷供电的两回供电线路。2.7 小区变电所COmmiInityPoWerdiStriblItingroom内设有10(20)kV进出线和中压配电装置、配电变压器、低压配电装置、监测及计量装置、无功补偿装置等的配电场所统称为变电所，按用途分为小区专用变电所和小区公用变电所。2.8 小区公用变电所publictransformerdistributingroomincommunity为小区内中小用户服务，并通过无偿移交的手续，转由供电部门管理的变电所，简称小区公用变电所。2.9 小区专用变电所privatetransformerdistributingroomincommunity为小区公共服务设施等服务，并由有关业主管理的变电所，简称小区专用变电所。2.10 开关站switchingstation由上级变电站中压供电，对电能进行再分配的配电设备及土建设施的总称。2.11 低压电缆分支箱IOWVOItageCablebranChbOX用于低压电缆线路的汇集、分接和控制功能的电气连接设备。2.12 电能表箱electricenergymetermeteringbox内设电能计量表计、进出线开关等设备的箱体，简称表箱。2.13 配电自动化distributionautomation以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电系统的监
