1号定子吊装施工方案-电建-615.docx

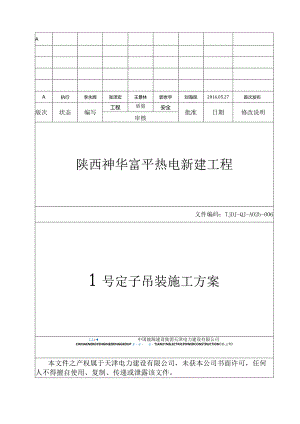

AA执行李永辉张泽宏王景林郭世宇刘海昆2016.05.27首次发布版次状态编写工程质量安全批准日期修改说明审核陕西神华富平热电新建工程文件编码：TjDJ-QJ-AO2b-0061号定子吊装施工方案LLr中国能源建设集团天津电力建设有限公司CHINAENERGYENGINEERINGGROUP必必必TIAMJ1NELECTRICPOWERCONSTRUCTIONco.,ltd本文件之产权属于天津电力建设有限公司，未获本公司书面许可，任何人不得擅自使用、复制、传递或泄露该文件。修改记录版次生效日期页码JL-÷早T修改内容A2016.05.2729首次发布目录1 .作业内容简介及工程量12 .编制依据13 .先决条件和准备23.1技术准备23.2工序交接23.3作业人员23.4作业工机具33.5施工环境44.作业程序54.1施工方案及工艺流程54.2施工方法及要求6人3.相关强制性条文85.质量控制要求95.1.质量控制点设置95.2.质量标准及要求96.HSE（健康、安全、环境）及消防保障措施96.1作业的安全危害因素辨识和控制96.2环境条件116.3消防管理116. 4应急处置预案117. 5绿色施工导则148. 附录148.1 相关计算结果148.2 附图148.3 50T汽车吊性能表191 .作业内容简介及工程量1.1 作业内容简介天津电建陕西富平项目1号发电机定子由东方电气集团东方电机有限公司制造，定子的外形尺寸为710OmmX380OmmX392Omnb运输重量202t,吊装重量196t。定子就位于汽机房标高12.6m汽机运转平台，1号定子径向中心线在3轴和4轴之间，轴向中心线距A列1300Omnb本次定子采用两行车抬吊吊装。本次施工过程中选用一台50t汽车吊、两台80t行车和一台20t级运输板车配合。1. 2主要工程量1.2 .1工程量定子吊装参数序号设备名称最大外形尺寸重量吊装方法备注1发电机定子7100mm×3800mm×3920mm196t两车抬吊就位于汽机房12.6m汽机平台1.2.2施工工期根据现场条件，计划施工工期约为3天：（1）定子吊装系统组合调试，约1天；（2）定子进入现场，提升、转向、行走及就位，约1天；（3）定子吊装系统拆除，约1天。注：若由于其他客观原因耽误工期，此工期应顺延。2 .编制依据2. 1重要用途钢丝绳GB8918-20062.2 电力建设安全工作规程火力发电厂部分DL5009.1-20142014版2.3 工程建设标准强制性条文的文件（电力安装部分）2011版2.4 起重吊装常用数据手册2004年版2.5 电力建设施工技术规范第3部分（汽轮发电机组）DL/T5190.3-20122.6 电力建设施工质量验收及评价规程汽轮发电机组DL/T5210.3-20092.7 电力建设安全健康与环境管理工作规定2003168号2.8 施工作业方案管理规定天津蓝巢特种吊装工程有限公司2016年第一版2.9 汽机房行车相关资料杭州华新机电工程有限公司2.10 10STC500E汽车吊性能表（三一集团）2006年版2.11 11施工作业方案管理规定（2015第一版）GCZF005-20152. 12主厂房建筑总图西北电力设计院3.先决条件和准备3.1 技术准备3. 1.1施工方案编制完成并经过审核、批准完毕；3. 1.2作业前已对参加该项作业的相关人员进行施工交底，交底与被交底人员进行双签字；3. 1.3施工前对配合机械及施工工器具进行全面细致检查，确认合格后方可投入使用；3. 1.4吊装系统已全部到场并倒运到指定位置，清理施工区域，周围无影响施工的障碍物，施工时严禁有高处交叉作业；3. 1.5定子运至现场，项目部组织安装定子吊装吊耳；3. 1.6为施工现场装设足够的照明设施，满足夜间施工要求；3.1.7设备安装作业期间，在汽机房78轴的检修口吊装区域应拉设安全警戒旗，非作业人员禁止进入。3.2工序交接3.2.1定子吊装系统重量约151,与行车厂家和相关单位联系完毕，行车并车后行车大梁、起重小车、起升系统、行走系统及吊钩等满足定子吊装要求，并出具相应的书面证明；3.2.2两台行车并车完毕，并用一台主控系统控制两台行车，保持两台行车步调一致；3.2.3汽机房检修口处无影响定子吊装系统安装的障碍物；3.2.4施工所需的配合机械检验合格并协调到位；3.2.5汽机房12.6m汽机平台无影响定子转向及平移的障碍物；3.2.6定子检查完毕，确认无误，满足吊装条件；3.2.7定子就位基础平台经验收合格，具备定子就位条件；3.2.8定子由运输板车运输到指定起吊位置（定子径向中心线与就位轴向中心线重合位置），施工区域需要回填平整、坚实，保证下方无不明沟漕或坑洞，起吊上方无影响定子提升的障碍物。3.3作业人员序号作业人员工种数量资格1项目负责人1具有现场整体协调能力、熟悉各部门间的合作运行方式，熟悉本专业施工流程，熟悉本项目施工工艺和安全、质量关键控制点，对项目施工全面负责2施工负责人1具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环要求。3技术员1熟悉本专业技术原理。4电工1掌握电气技术，持有专业资格证书。5起重工8（可根据工期适当调整）掌握起重施工技术，持有专业资格证书。6行车司机2熟悉吊装机械的机械性能，操作技术熟练，持有安监局颁发的上岗证书。7专职安全员（或兼职安全员）1有现场工作经验，熟悉电力建设安全工作规程，责任心强,忠于职守，有安全员证。3.4作业工机具3.4.1仪器、仪表序号名称规格精度等级单位数量备注1经纬仪DJD2-GCH2台1完好2氧气、乙快表套1完好3钢卷尺50mImm把1完好4盒尺5mImm把1完好3.4.2施工作业工机具统计表序号名称规格精度等级单位数量备注150t汽车吊三一STC500E一台1完好2运输车20t台1完好380t行车80（110）20t型（主梁加强型）台2满足吊装要求4扁担梁250t一根1含相应销轴5吊钩2501一个1含与扁担梁连接销子6钢丝绳扣090×21m一对1定子吊装017.5×20m对1扁担梁布置017.5×4m一对1扁担梁布置7卡环IOt一个4完好5t个4完好8倒链3t个2完好9大锤18磅一把1完好10手锤4磅一把2完好11撬棍Im一根2完好12电焊工具套1带焊把线、焊帽13气割一套1带割把、带子14线轴220V,L=50m一个1完好380V,L=50m个1完好15活扳手12寸、15寸一把2各1把16对讲机一部5备用5块电池17角磨机0150mm一台1完好18麻绳020×30m一根2完好34.3材料及设备序号名称规格材质单位数量备注1道木2500mm×220mm×160un一棵10完好，项目部提供2槽钢14a×3m/根4行车并车用，长度根据现场实际情况确定，项目部提供3半圆管-个10完好4焊条J507一Kg5完好5磨片0150mm一片10完好6切片0150mm一片1()完好7氧气一二瓶2完好8乙快瓶1完好9记号笔一一一支2完好34.4安全器具序号名称规格单位数量备注1安全带双肩背条10完好2工具袋个1完好3安全帽一二顶13保证每人一顶4警戒绳米500完好5防砸鞋双13完好6安全自锁器个4完好7干粉灭火器5kg个2完好8海员手套付20完好9急救箱个1完好10安全警示牌套1完好11防火毯2m×2m块1完好12防护眼镜y个2完好3.5施工环境1.5. 1施工区域道路应平整畅通，不得乱堆乱放，随意堵塞交通要道;3. 5.2施工现场的夜间照明应充足，能满足夜间施工要求；3.5.3派专人保护现场设备，确保定子吊装系统和设备的完好。4.作业程序4.1 施工方案及工艺流程4.1.1 施工方案定子吊装系统安装：行车并车并完成调试后（并车后大车运行机构和起升机构等动作都能同时控制），汽车吊与行车配合将250t扁担梁、250t吊钩及钢丝绳等倒运至运转层平台，操作两台行车，分别插入耳板销子将行车与250t扁担梁连接完毕。两行车同时起钩将扁担梁提起后连接2501吊钩，挂好两根«90X2Im钢丝绳扣。定子吊装：定子检查验收合格后，定子运输板车沿垂直于A列方向从7-8轴之间的通道倒车进入汽机房内的检修场地，运输板车中心线距8轴中心线550Omnb两行车起钩将定子绷钩并提起后，定子运输板车开走。两行车继续提升至定子越过汽机房12.6m汽机平台50Omm后，行车走大车至空旷位置将定子旋转90°。继续缓慢走大车直至就位位置正上方,两行车松钩使定子缓慢下降，经调整使其准确就位。4.1. 2施工工艺流程4.5. 1.3施工组织机构图高健技术负责人电气公司汽机公司吊装公司杨方玉 起重总指挥、赵俊豪吊装负责人、王英杰 汽机负责人张连明 电气负责人王景林 质量负责人郭世宇 安保负责人4. 2施工方法及要求4. 2.1定子吊装系统安装后保证连接后两行车大钩中心线相距850Omnb误差控制在5mm之内，刚性连接前进行两台行车大车行走系统的并联，保证两台行车大车行走同步，并车前拆除重量限制器及相关保护装置；4.2. 1.1行车并车：将两行车进行刚性连接,两行车用4根14a槽钢进行刚性连接，
