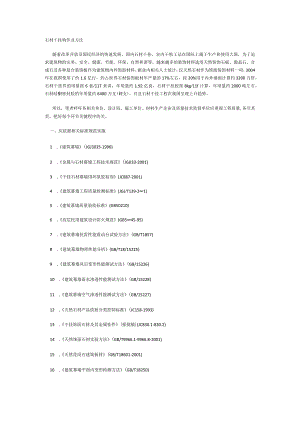

石材干挂构件及方法.docx

石材干挂构件及方法随着改革开放及国民经济的快速发展，国内石材干挂、室内干粘工法在国际上属于生产和使用大国，为了追求建筑物的完美、安全、健康、节能、环保、自然和谐等，越来越多的装饰材料选用天然装饰石板、微晶石、合成石及各种复合装饰板作为建筑物内外饰面材料。据业内相关人士统计，仅天然石材作为饰面装饰材料一项，2004年在我国使用了约1.6亿行，约占世界石材装饰板材年产量的17%左右，按20%用于内外墙面计算约3200万肝，石材干挂件的用量按6套11T来讲，年用量约1.92亿套，石材干挂胶按8kg11f计算，年用量约2000吨左右，石材硅酮密封胶的年用量约6400万支(硬支)，并且石材干挂工程在我国呈现上升趋势。所以，笔者呼吁各相关单位、设计院、施工单位、材料生产企业及质量技术监督单位应重视工程质量,各尽其责，把好每个环节关键程序的关。一、应依据相关标准规范实施1 .建筑幕墙(JGJ3035-1996)2 .金属与石材幕墙工程技术规范(JGJI33-2001)3 .干挂石材幕墙用环氧胶粘剂(JC887-2001)4 .建筑幕墙工程质量检测标准(JGJT139-21)5 .建筑幕墙质量验收标准(GB50210)6 .高层民用建筑设计防火规范(GB545-95)7 .建筑幕墙抗雷性能震动台试验方法(GB/T1857)8 .建筑幕墙物理性能分析(GB/T18/15225)9 .建筑幕墙风后变形性能测试方法(GB/15226)10 .建筑幕墙雨水渗透性能测试方法(GB/15228)11 .建筑幕墙空气渗透性能测试方法(GB/15227)12 .天然石材产品放射分类控制标准(JC158-1993)13 .干挂饰面石材及其金属挂件(报批稿)(JC830.1-830.2)14 .天然饰面石材实验方法(GB/T9966.1-9966.8-2001)15 .天然花岗石建筑板材(GB/T18601-2001)16 .建筑幕墙平面内变形检测方法(GB/T18250)17 .建筑用硅酮结构密封股(GB/16776-2003)18 .建筑装饰用天然石材防护剂(报批稿)二、设计方案应明确由于石材幕墙在建筑物中属装饰类，国家、行业相关标准还没有出台，大部分设计单位给出的图纸节点及用料不是很明确，这样给幕墙施工单位深化设计带来不少问题。在石材干挂工程设计中，因缺少相关规范和技术信息资料，许多先进的挂件及工艺在参考和设计采纳过程中无法应用，所以，在下面根据相关的标准为设计师提供粗浅的认识。详见卜.图。T型挂件环氧型石嫡核剂石材T主位结胸叁 . 留校 穿板背栓式挂件T型挂件R型挂件WWWWVSE型挂件-J三、树立一个完善与施工管理机制1.组织与计划管理装饰工程项目接标后，按项目施工技术性质组织项目部，建立项目组织机构，并对管理人员及施工人员实施进场前的集中培训、熟悉图纸及技术特点、详细研究施工管理方案、熟悉质量标准规范、确立施工计划等。项目部首先要确定项目经理（建造师）。项目经理（建造师）是企业法人委托的代表，又是相对独立的组织领导，必须具有一定的专业理论和实践经验，爱岗敬业的职业道德及组织能力、协调能力、应变能力，同时要求理论和实践兼能、技术和经济兼通、管理和组织兼行的复合型人才。应具备以下几方面的条件：（I）能掌握和运用有关的标准、规范。如：建筑装饰施工及验收规范；建筑分项工程工艺标准：工程检验详定标准和检验方法、检测手段；安全技术措施及有关安全：防火规定；岗位责任制及其它各项科学管理制度。（2）应知应会的有关技能和知识有：看施工图纸（含效果图）；找平放线（含坐标、标高及造型实样放线）；计算工程质量按定额进行活动物化劳动分析；编制施工设计；填写施工任务书和限额领料卡（单）：办理各种核定签证手续（含工程索赔）；进行技术安全防火交底（进行安全教育）；电脑操作和英语。（3）有一定的组织能力和协调能力，如核查有关的图纸、材料和特殊材料、有关的机械设备及工具、内外预制加工成品、半成品及部件；组织协调工种之间的配合与搭接、装饰与土建、安装工程和工序衔接、劳动和特殊劳动力等。（4）有一定的施工技术知识、经济管理知识、法律知识。（5）对全国质量管理与国际质量认证贯彻工作（国际标准规范）和全球一体化挂钩。项目经理（建造师）的管理目标值：工程质量含技术资料；建设速度；成本消耗。项目经理（建造师）在以下各阶段中的主要管理内容：计划阶段：回头看，找出问题所在：找特点，进行因果分析；靠群众，订出切实措施：定标准，找出管理目标。实施阶段：抓自检，进行质量控制；建档案，积累控制数据：画图表，观察质量波动；订管点，把住关键工序。检查阶段：搞检查，分析对比各项措施。处理阶段：作总结，以利今后工作。（6）项目经理（建造师）应做出企业经济效益（桎后利润情况）、企业社会效益（信誉）分析。以上几个要点是项目经理（建造师）应具有的基本素质要求，具有了德才兼备、经验丰富、敢于创新的条件，才能承担项目经理（建造师）的职责和权利。总之，知识在经济过程中起着关键的作用，拥有更多管理知识的人才将会创造更高的价值，企业就会是市场的赢家，国家将会得到更快的发展。2 .石材干挂材料的选择（1）进场准备：办公、食宿、材料等临时用场所的搭设和水路、电源的提供，为进驻做好后勤保障工作。（2）技术准备：根据所提供的设计方案组织设计部和项目部，在原方案的基础上进行详细的工程设计和组织计划。（3）材料准备：按设计选定的材料和设计外零配件材料由项目部出具材料统筹单，物资部统一采购。在选材过程中按照标准规范的要求严格把关，必须对每项所需材料进行严格的审核，不合格的坚决不允许入场，合格产品在入场前均需提交产品合格证、质量保证单、国家检测部门出具的检测报告、产品说明书以及材料供货方营业执照等相关材料证书，实行专人负责制。石材：选用石材，应符合国家标准天然花岗石建筑板材(GB/18601)、天然石材产品放射分类控制标准(JC158-1993)或干挂饰面石材及其金属挂件报批稿的要求。天然石材存在色差问题，安装过程中，同等规格的饰面板，应由浅入深编排过度法。金属材料：所选用的金属材料符合行业标准金属与石材幕墙工程技术规范(JGJ133-2001)或干挂饰面石材及其金属挂件报批稿的规定。预埋件：受力预埋件的锚板应采用Q235等级B的钢材，锚筋应采用二级钢筋。石材幕墙挂件：应采用国标铝矽铁合金SE型和背挂式或国标304不锈钢背栓后切式挂件，符合现行行业标准金属与石材幕墙工程技术规范(JGJI33-2001)的要求。北京市国家安全局科研所综合楼工程选用铝矽镁合金SE小单元式石材幕墙挂件是参考上海(A类地区)某工程高度为100m的石材幕墙的强度设计而定的，其实测值高于标准(设计)值3倍以上。北京为B类地区，完全符合标准设计值条件，同时也为在都市工作和生活的我们这一代人和后人的安全而考虑，经过论证确定，选用"爱乐贴”牌铝矽镁合金SE小单元式石材幕墙挂件，实施该工程的外墙装饰施工。这是一种新型的工艺，已进入国家标准图集和行业标准规范。连接螺栓：在幕墙钢结构与碎体结构连接预埋件漏放、偏差设计位置太远、设计变更等时采用高强化学锚栓连接。化学锚栓螺杆材质为A3镀锌钢。幕墙钢结构与挂件主板连接采用国标马车螺丝。期目疑表3检务名井检刮名时阿生产加工1.物烟检跄材料眸号，质量；叵作者，2.终件自检，互检和专检.合格后加薇"三检”印.作好记录；，叵作者，随it程3,加工过发中他枪和关键工序全检.检险员检验、4.对膨伏宏杂寥件.麴质检第导设计都同时检官合格后.方可枇量生产.检验良产1.按图纸和技术林液对怀品做最终检验.姨品原产品标釜；检务员加加工，设计员T.产品计最绛2,发现产品包枇有质量H鹿肝.立叨停止绘枚.官明原因，及时然决H盛；-枪验员划检验3.对产品外观通行检验；，检验曷C4.料有保质期的产品.检笆是否超期使用；，检验员5.对具有方向僮的产品，检老其相对牧餐关系是否正磁枪软员所选用主龙骨、次龙骨等金属材料均要进行防腐处理。石材密封胶一定选用脱硅油石材专用胶。石材干挂胶：干挂胶的选用其性能应符合行业标准干挂石材幕墙用环氧胶粘剂（JC887-2001）的要求，具有国家检测部门出具的检测报告、保质期限的质量证书及证明无污染的实验报告。槽几处的入槽填充胶要在足够的承载力和弹性不宜过于脆硬。3 .施工工艺流程施工人员进场一一定位放线一一复检预埋件一一偏差修正处理一一基层处理一一安装"L"型角板一一固定主龙骨一一安装次龙骨一一避雷系统安装一一固定挂件主板一一石材安装就位一一打胶勾缝一一清理一一自检一一成品保护一一验收。小单元式石材幕墙，即在工厂加工程度最高的一种类型幕墙，将石材面板和石材挂件在工厂加工好，形成单元组合体，运至工地直接固定在主体结构与次龙骨连接的挂件主板上。4 .施工管理措施好的计划必须配备切实可行的管理措施才能实现，而安全施工、文明施工则是工程当中不可忽视的重要环节，只有确立相应的管理制度措施，才能保证工程质量。我们既要强化安全管理环节，也要把安全管理同经济管理、行政管理等有机地结合起来，从而保障整个幕墙的施工管理。相应的管理制度有：（1）生产及文明施工措施；（2）现场文明市场管理制度：（3）防火安全制度；（4）物资采购及保管制度；（5）工程施工进度计划及保证措施：（6）产品防护措施；（7）项目经理（建造师）及有关人员岗位责任制度：（8）工程施工技术保证措施：（9）工程施工质量保证措施；（10）施工机械设备保证及管理措施；（三）现场施工原始记录档案管理制度：（12）工程施工注意事项。施工质量控制目标：工程质量合格，无安全事故，无质量事故。目前诸多的石材幕墙，其实是属于干挂石材，并非真正意义上的幕墙。干挂石材工法各异，有针销式、缝挂式(传统工法已被限制)、背挂式、背栓式、SE型等，技术特性各有千秋，为石材干挂的发展和石材幕墙的进步奠定了基础，提供了可参考的依据。而真正意义上的石材幕墙应该是可移动的、可拆装式的。小单元式石材幕墙在国外已大量采用，而在国内尚属新兴类型。建筑幕墙技术要与时俱进，“开放与交流、舒适与自然、环保与节能”的建筑原则，将促使各种新的幕墙不断出现。小单元式石材幕墙正在跟踪国际前沿方向，开展各种高性能的新型节能性、环保性、智能化幕墙技术的研发工作。建筑幕墙行业的科学技术、科学生产、科学管理是一个新兴的课题。在此简单介绍小单元式石材幕墙工程施工中的一些拙见，意与行业同仁共同探讨、研究，使小单元式石材幕墙生产施工技术及管理更具科学化、人性化、规范化，为行业的发展、社会的进步寄予创造，具有巨大的意义。四、石材干挂胶在幕墙干挂工程中的重要作用石材干挂胶在幕墙干挂工程中起到重要的粘接作用，它的好坏也直接影响了工程的整体质量。国家文明规定，对建筑工程实施"终身负责制"，但是不符合施工规范的现象普遍发生。我们认为，长期以来，在石材幕增干挂施工的过程中，一直错误沿用云石胶粘接，用它来代替石材干挂胶是一种不科学的而且很危险的做法。云石胶未经过脱油处理，容易将油渗透进石材，造成石材污染，无法清理，影响石材的美观，而且云石胶受气温的影响变化比较大，不适于在温度较低的条件下施工操作，其粘接强度弱于石材干挂胶很多倍，而且怕潮湿、不耐高温、易风化，剪力不够，尤其用于潮湿和阳光无照
