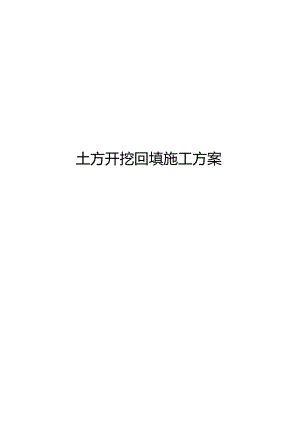

土方开挖回填施工方案.docx

土方开挖回填施工方案达州市通川区中医院项目土方开挖回填施工方案编制：审核：审批：四川宏得建设集团有限公司2018年3月编制依据1设计图纸达州市通川区中医院工程设计图纸及设计总说明。2行政法规、规范建筑工程施工质量验收统一标准GB50300-2013国家一、二等水准测量规范(GB12897-2006)建筑变形测量规范(JGJ/T8-2007)地基与基础工程及验收规范(GBJ50202-2002)工程测量规范(GB50026-2007)危险性较大的分部分项工程安全管理办法(建质200987号)建筑施工土石方安全技术规范(JGJ180-2009)第一章工程概况1工程概述本工程地下一层，地下室建筑面积23965m2,基础形式为桩承台筏板，自然地坪标高为，基础底标高不等，底板底标高有、，承台底标高有、，土方工程开挖深度约7m,相当于大沽标高，最大挖土深度达(局部集水坑部位)，基坑挖土面积约3500OrYt挖土方量约25000Om3。2工程地质条件概述本工程场地土为中软土，场地属Ill类场地，该场地原为耕地，局部分布沟坑，后经填垫整平至现地坪，现为荒地，地势较平坦，仅局部受修路堆土影响，标高有所起伏。场地自然标高约。场地埋深约段以淤泥、淤泥质粘土(2)和全新统中组海相沉积层淤泥质粘土(6a)为主，主要分布于场地南侧，局部厚度较大，根据勘查报告内容，本工程的特殊土为人工填土和软土，人工土为杂填土(Ia)和素土(Ib),埋深位于5m以上，位于本工程的开挖范围内，基坑开挖后将全部清除，对工程整体稳定性无影响；其中软土主要分布在场地南侧，但从现场的开挖情况来看，土质比较稳定，无异常现象。本场地地势比较平坦，地基土分布较均匀稳定，同时场地及周边不存在影响场地整体稳定性的不良地质作用，属于稳定场地。3周围环境情况本工程场地周围均为空地，周边运输除南侧东六道未修通，北侧东五道和西侧规划支路道路畅通，东侧临近河道，且周边已开通的道路离施工现场比较远，路面的动荷载对基坑的边坡支护不产生任何影响，总体周边环境良好，周边无建筑物，且场地内地下无管线或障碍物。第二章土方开挖方案1施工组织机构、人员配置及职责根据业主的要求和自身的施工能力，本着结构合理、精干高效的原则，我公司将选择综合素质高、具有丰富同类工程施工经验的公司骨干组成达州市通川区中医院工程项目经理部，实行项目经理负责制，项目班子在公司的直接监督与指导下，履行施工总承包的权利和义务，代表法人全面履约，负责工程的计划、组织、指挥、协调和控制。项目管理组织机构姓名职务职责备注项目经理技术负责人安全负责人质检负责人材料员资料员2资源配置计划劳动力配置计划劳动力计划表序号工种名称人数备注1挖土机司机4人负责土方挖掘机的操作2自卸汽车司机10人负责土方外运3杂工10人现场清洁测1量仪器配置计划测量仪器表名称型号数量用途精度全站仪苏州一光2平面控制网的测设闭合导线；楼层、钢结构的测量放线。角度测量精度±1距离测量精度+(lmm+水准仪DZS3-14标高抄测÷mm钢卷尺50m2标高传递、量距1级施工机械配置计划主要施工机械设备表序号设备名称规格、型号台数备注1挖土机PC2004台2挖土机PC602台3推土机T601台4自卸汽车20m310辆5钢卷尺50m2把6水枪高压2支3开挖前的准备技术准备(1)根据施工图、地质报告在正式开工前完成土方开挖方案的编制工作。(2)技术负责人应组织技术人员、现场施工人员进行土方开挖方案交底和技术交底，进行质量、安全和文明施工教育。现场准备(1)施工现场设临时道路，红线外施工便道宽16m,红线内施工便道宽1Im1临时便道路基土石方修整后做结构层为30Cm片石+20Cm后C30碎路面。(2)与甲方履行正规的测量基准点资料和桩点的交接手续，设置测量控制点，与现场监理人员和甲方现场代表共同对开挖控制线进行验收，测定开挖边线与桩位，并控制点应不受施工影响。(3)摸清施工障碍物，尤其要摸清地下施工障碍物，以便采取措施，防止发生施工事故。(4) 土方开挖前作好相关城市管理部门工作，办理好渣土运输等相关手续，保证土方开挖顺利进行。土方试开挖根据设计要求，在土方正式开挖前应进行试开挖，在试开挖取得了准确的现场数据后，对开挖方案进行讨论并确定后才能进行正式开挖，根据设计图纸的要求并结合现场的实际情况，以及我公司多年的施工经验，试开挖采取以下步骤进行：每段开挖长度不大于10米，机械挖至离土层设计标高30Cm左右后采用人工和PC60型小型挖掘机开挖进行清槽。随挖随打垫层，位移稳定后，再做下一段施工。每段施工按下述监测方法与结果循序进行。试挖段长度不小于50mo根据试挖段结果，调整大面积施工方式；试开挖段坑内应考虑反压土对边坡的影响，故开槽边线距离坡底边线必须大于40m；坡顶道路严禁行走钢筋运输车、混凝土罐车等重荷载车辆；坡顶四周地面做硬化处理，防止坑外土体遇水软化；施工测量测量准备针对本工程占地面积大、施工场地比较开阔、土方开挖量比较大、标高和轴线分布比较密集等特点，应进行充分的施工测量准备工作，施工测量的准备工作主要包括一下内容：(1)正式施工前对所用仪器进行检测校核，保证仪器读数的精确性和准确性。(2)熟悉施工图纸，对施工测量人员进行施工图纸的交底和施工方案的交底，并督促其对施工图纸上的内容进行充分的了解和熟悉。(3)对测量放线方案进行仔细对比和分析，找出最佳的施工测量放线方法，以保证施工测量的准确性和可靠性。平面控制网的建立(1)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。布设平面控制网要根据施工总平面图，现场施工平面布置图；桩位必须用混凝土保护，地面以上设醒目的围护栏杆，并用红油漆作好测量标记；控制桩保护见下图。控制桩保护示意图(2)基坑开挖线的测设首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及中间放坡平台线和下口线，并用白石灰撒出，开挖过程中随时复核各开挖线之间的间距，保证坡度的准确性。当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和各集水坑控制轴线，并打控制桩指导开挖。高程控制网的建立高程控制网的建立是根据业主提供的由测绘部门测设的水准点，由我方测量工程师采用级精度精密水准仪对测绘部门所测设的水准点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。在土方开挖即将挖到设计底标高时，测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，使用水准仪抄测出挖土标高，并撒出白灰点指导清土人员按设计标高清土。第四章土方回填方案1施工前准备工作土方回填前的必备条件外墙以外底板后浇带封堵方法：a.清理底板后浇带中杂物垃圾，必须清理干净。b.安装竖向中150薄壁钢管（每根2m随填土逐渐焊接直至±0）于后浇带中，做为后期碎浇筑孔，碎浇筑至钢管顶口。门诊楼后浇带每处安装1根钢管，住院部后浇带不安装钢管，医技部与二期交界处由于底板伸出外墙较长，每处安装2根钢管。c.铺设模板，每侧与底板搭接200。d.在模板上绑扎单层钢筋网片ClO150,并浇筑150厚C30碎盖板，浇筑时在四周做好圆角（包含钢管根部）。e.在做好的盖板上铺贴卷材防水，并在管根处做上反。f防水卷材上方浇筑50mmC20细石混凝土保护层。外墙后浇带封堵方法：a.一道20厚GRC水泥板封堵，每边与墙体搭接100,并用锚钉固定于墙体，水泥板两端打磨成圆角以便于卷材施工。b.双层防水卷材（3÷4mm）施工，第一层与两侧墙体搭接500,第二层与两侧墙体搭接IoOa卷材收头处用聚氨酯密封。c.紧贴防水卷材砌筑一道240砖墙，每隔500高放置2C10加强筋，两侧超出后浇带各300o图1外墙后浇带做法图2外墙后浇带钢管埋设±0以下砌筑挡土墙,在塔吊基础往上砌筑370墙，其余砌筑240墙，并在四面墙外侧砌筑240*370扶壁柱，在回填土施工前挡土墙要做好有效的内撑，以防止回填土时挡土墙变形及垮塌。标准击实试验±3%o方案与技术交底技术交底应尽量详细并具可操作性，对施工工艺的操作要求、现场质量要求和进度要求、实际施工的注意事项等进行详细交底，并做好交底记录，技术交底应由技术总工审核签字。机械设备及人员配备表1机械设备配备项目型号数量备注压路机2t1推土机1自卸式运土车10挖掘机PC2002水准仪DS33台表2人员配备项目人数备注平槽工20力工20电工2现场指挥人员42施工部署根据本工程现场进度情况，回填土施工由门诊楼一区开始，按门诊楼1至4区顺序进行，再由住院部到医技部完成土方回填。由于新增医技部二期部分需进行基坑开挖，此区域暂不进行土方回填，具体施工部署及进度计划如下：图3施工部署及进度安排3施工流程及施工工艺施工流程土方回填时，采用挖掘机在土方堆放区装土，自卸汽车从堆土区运到各回填区域，由推土机分层将铺填土方，压路机分层压实将，土方回填到要求标高工艺流程：基坑槽底清理一检验土质一外墙清理及防水施工由距底板顶位置（标高）由下至上粘贴聚苯板一拆除外架一底板防水卷材上翻施工T粘贴外墙剩余聚苯板一浇筑底板防水保护层首层回填至底板顶标高拔钢板桩一分层铺土一分层压实T检验密实度一修整找平验收施工工艺打拔机在基坑上拔钢板桩时对基坑边坡的震动破坏，另一方面打拔机在基坑下拔钢板桩角度比较适合受力。拔钢板桩示意图打拔机行走路线土方回填过程控制回填过程中，应按规范用环刀在压实后的土方上取样，测定严实后土样干密度，验证其压实系数是否N。实验结果合格后，方能继续铺填上一层。如压实系数<,则应增加夯实遍数或适当减少铺填厚度，确保满足压实系数要求。对于机械设备压实中出现的漏压及欠压部位以及压不到位的死角均采用人工夯实方法进行补救。在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所设的仪器和及测量控制点的完好。第五章监测专项方案由于本工程业主单位委托第三方监测单位进行基坑监测，我方对基坑主要以巡视为主，同时根据现场情况从第三方监测单位的布点中选取49个点进行水平位移监测，监测点布置详见附件四。附件四：监测点布置平面图1位移监测水平位移监测采用电子全站仪坐标监测。土方开挖开始后每天由专业测量工程师根据主控点对49个点进行坐标测设，根据测设结果进行位移计算并形成书面记录，基础底板施工完成后可每2天进行一次监测，直至土方回填后停止监测；位移监测记录表点万天12345617本次位移累计位移18本次位移
