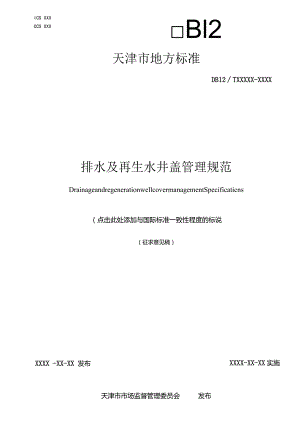

ICS XXXCCS XXXBl2天津市地方标准DB12TXXXXX-XXXX排水及再生水井盖管理规范DrainageandregenerationwellcovermanagementSpecificaticns（点击此处添加与国际标准一致性程度的标说（征求意见稿）XXXX -XX-XX 发布XXXX-XX-XX实施天津市市场监督管理委员会发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由天津市水务局提出并归口O本文件起草单位：天津市排水管理事务中心、天津市政工程设计研究总院有限公司、天津中水有限公司本文件参与起草单位：保定市华光市政建材有限公司、天津市津南白塘口铸造厂本文件主要起草人：胡军，周龙海，李程，王雅楠，杨昕，贾松涛，赵晓飞，徐闻残，刘轶鹏，刘洋，赵洋，靳学敏，刘玉江，金朝阳，李晓畅，焦亚磊，刘冠宇，李磊，王帅，郑劲松，李伟本文件为首次发布。排水及再生水井盖管理规范1范围本标准规定了天津市排水及再生水井盖的术语和定义、分类、结构尺寸、外观标识、科技智能化、安全、质量控制、设置、安装更换、巡视维护、应急处置等内容。本标准适用于天津市城镇范围内，装设在住宅小区、绿化带、人行道、机动车道、非机动车道等地面的井座净开孔小于90Omm的排水及再生水井盖，其他区域的井盖可参考本标准。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T23858检查井盖GB/T41401智能井盖GB26537钢纤维混凝土检查井盖GB50014室外排水设计标准GB/T30428.2数字化城市管理信息系统第2部分：管理部件和事件CJ/T511铸铁检查井盖CJJ1城镇道路工程施工与质量验收规范CJJ68城镇排水管道与泵站运行、维护及安全技术规程CJ/T328球墨铸铁复合树脂水算DB/T29-76天津市排水工程施工及验收标准3术语和定义下列术语和定义适用于本文件。1.1 1检查井盖manholecover检查井口可开启的封闭设施，由井盖和井座组成。1.2雨水井算gullygrating汇集路面地表径流的泄水设施，由井算和井座组成。1.3钢纤维混凝土检查井盖steeIfiberreinforcedconcretemanholecover以钢筋作为骨架支撑，用混凝土浇注成型的井盖（井盖边缘配有钢箍）与球墨铸铁井座组成的检查井盖。1.4井座净开孔clearopening检查井井座孔口的最大内切圆直径。1.5井座frameforcover固定于检查井口或雨水井口的部分，用于安放井盖或井算C1.6通风孔VentilatiOnhole井盖上用于保持井内外气压平衡，并可配合工具开启井盖的孔洞。1.7嵌入深度inlaiddepth井座顶面至井盖底面的立面配合深度。1.8斜度taperofcover钢筋混凝土井盖外沿上下形成的角度。1.9子盖additionalcover位于检查井盖下面，主要用于防止人、物坠入检查井内的附加盖。1.10井盖智能装置manholecoverinteIIigentequipment用于井盖状态监测、身份识别、开关控制和井下环境监测等一项或多项功能的装置。1.11 11防坠落装置fallprotectiondevice安装于井座或检查井收口圈位置，防止人、物坠入检查井内的装置。1.12排水沟drainageditch用于收集雨水并排入排水管道的沟渠型构筑物。排水沟分为边沟和横截沟。1.13收口圈conicalclosingring带有预埋螺栓的，用于井筒与井座连接的圆锥形变径环状结构物，亦称井颈或井脖。1.14 14调节环regulatingring用于调节检查井盖、井算的平面位置、高程的环状结构物。1.15翘跛CUrlingandIimping因长期受竖向荷载，造成井盖中心下陷，井盖边缘翘起，使井盖与井座无法贴合的井盖病害特征。3.16汇水井catchmentweII设置于排水沟之间或两端的，汇集雨水、具有沉泥槽且用于养护、维修的构筑物。3.17钱链hinge连接井盖与井座的防盗装置。4分类4.1 按使用性质分类排水及再生水井盖分为检查井盖、雨水井算两类。4.2 按承载能力分类排水及再生水井盖按承载能力分为BI25、C250、D400、E600四级，适用的不同场景应符合表1规定,高承载能力等级井盖可用于低承载能力等级井盖的适用场景。表1承载能力分类表承载能力等级试验荷载(kN)适用场景B125125园林观赏绿地、绿化分车带、禁止机动车和非机动车驶入的区域。C250250园林游憩绿地、非机动车道、人行道、广场、步行街及住宅小区内道路。D400400城镇主干路、次干路、支路、快速路，公路、机动车停车场。E600600货运站、码头、机场内跑道滑行道以外区域.有特殊需求的城市高速路机动车道。4.3 按材料分类排水及再生水井盖按材料分为球墨铸铁井盖和钢纤维混凝土井盖。5结构尺寸5.1 检查井盖5.1.1 井盖外观结构应为圆形。按规格尺寸分为人孔和非人孔，非人孔规格尺寸不做规定，人孔规格尺寸按井座净开孔(co)分为以下两类：650mm、800mmo井座净开孔为800Inin的排水及再生水井盖结构尺寸应符合现行国家、行业规范标准规定。5.1.2 井座设置的锚固螺栓孔应不少于3个。井座底面的支承压强不应小于7.5N1三2°5.1.3 井座净开孔为650mm的球墨铸铁检查井盖与井座接触面支撑采用弧形支撑方式。相关参数应符合附录中表A.1和图A.1的规定。5.1.4 井座净开孔为650mm的钢纤维混凝土检查井盖混凝土保护层厚度不得小于12mm0井盖与井座接触面斜度(e)宜为1：10。相关参数应符合附录中表A.2和图A.2的规定。5.1.5 通风孔的设置不应降低井盖的承载能力，宜设置2或4个，相关参数应符合附录中图A.3的规定。5.1.6 子盖固定形式应采用锁扣式，承载能力应不小于40kN,相关参数应符合附录中表A.3和图A.4的规定。5.2 雨水井算5.2.1雨水井算按结构形式分为平算、立算、平立联合井算、排水沟井算。5.2.2位于城市道路的雨水井算平算应采用井算净尺寸45OmmX750Inm的球墨铸铁井算。井算、井座的相关参数应符合附录中表A.4和图A.5的规定。5.2,3井算格栅条应均匀分布，过水面积不少于井算面积的40%。5.2.4采用销轴防盗措施的雨水井算翻转角度不应小于120。5.2.5位于道路、隧道、涵洞内的排水沟应采用球墨铸铁U型排水槽构件，井算与U型排水槽构件应采用螺栓锚固或一体式铸造成型，螺栓规格尺寸应不小于加6,相关参数应符合附录中图A.6的规定。6外观标识6.1 外观要求6.1.1 排水及再生水井盖表面应完整、光洁，无锋利边缘、无翘曲变形，不得有凹拱度。6.1.2 防滑花纹、标识应清晰无缺损，无影响产品性能的缺陷，铸件表面质量应符合CJ/T511中的规定。6.2 防滑花纹检查井盖表面应设有防滑花纹且分布均匀，高度为3mm-5m%凹凸部分面积与整个面积相比应大于10%,小于70%。6.3 标识6.3.1排水及再生水井盖应铸造或浇筑清晰易辨识的标识，标识高度应与防滑花纹高度一致。6.3.2井盖表面永久性标识应至少包含：“天津排水”/“天津中水”、“雨”/“污”/“中”、“热线电话：12345”、“严禁私开、禁投烟火"。井盖标识相关参数应符合附录中表A.5和图A.7的规定。6.3.3井盖背面标识应包含：生产年份、承载等级、井盖重量、生产厂家。6.3.4子盖标识应包含：生产年份、生产厂家C6.3.5对于地方标志性建筑周边道路、旅游景区、文化街区、步行街区等区域对井盖表面有特殊景观标识设计要求的，建设单位应征求排水主管部门意见。7科技智能化7.1 排水及再生水井盖应根据监控、巡检、维护、应急等运行管理需求,运用信息化、智能化技术，搭建城市智慧水务平台，逐步实现井盖的智能化管理。7.2 排水及再生水井盖智能装置应根据不同区域特点和运维管理需求，具备定位、身份识别、井下环境监测、井下水位探测、运行状态监测和预报预警等一项或多项功能。平面定位的精度应符合GB/T30428.2的要求。7.3 智能装置的安装应连接可靠、易于维护，不应对排水及再生水井盖本体结构和掏挖、检修等养护作业造成影响。7.4 智能装置及其连接配件的工作温度、防护等级、阻燃性、抗腐蚀性、碰撞防护等级和静电放电抗扰度等性能指标应符合GB/T41401的要求。7.5 智能装置应采用低功耗无线网络通信方式进行数据传输，信号应稳定可靠，具备较强的穿透力和抗干扰性。DB12TXXXXX-XXXX7.6 排水及再生水井盖的病害动态检测及养护、维修鼓励采用新工艺、新材料、新技术、新设备以提高养护维修质量和效率。8安全8.1 防盗检查井盖宜采用链式防盗装置；雨水井算宜采用销轴式防盗装置。防盗装置的安装方向应与车行方向成90°。8.2 防坠落检查井盖应设有防坠落装置。检查井深度H23000mm或位于车流、人流密集的公共场所的检查井盖应安装子盖。8.3 防噪音排水及再生水井盖应具有防碾压噪音设计，井盖、井算与井座的接触面应进行机械加工，确保井盖与井座的适配性。8.4 防位移井盖与井座接触面应严密，井盖不得产生跳动、位移C8.5 允许残留变形井盖的允许残留变形值应符合表2o表2允许残留变形值单位为毫米井盖类别材质要求承载能力等级允许残留变形检查井盖球墨铸铁B125当co<450时为co501当co>450时为co/100C250D400E600(1)co/300当co<300时最大为1(2)co/500当co<500时最大为1钢纤维混凝土裂缝宽度小于0.2雨水井算球墨铸铁井算长/500注：当采用锁定装置或特殊设计的安全措施时采用（1）；当仅依靠产品重量保障安全时采用（2）。8.6 安全防护8.6.1排水及再生水设施维护运营单位在发现井盖缺失、严重破损时或进行检查、维护作业期间，应设置警示标志、防护设施，作业人员应正确使用劳动防护用品，现场禁止动用明火。DB12TXXXXX-XXXX8.6.2防汛应急排涝时，确需开启排水井盖的，应设置警示标志、防护设施，并设专人看护，排涝结束后将排水井盖及时复位。8.7保障机制排水及再生水设施维护运营单位可积极探索建立排水及再生水井盖责任保险机制，提高安全风险防控保障C9质量控制9.1排水及再生水井盖的原材料、总间隙、试验和检验规则、包装、运输、贮存应符合GB/T23858、GB/T26537、CJ/T511、CJ/T328的要求。9.2排水及再生水井盖采购或进场时应进行验收，验收合格后方可使用或妥善保管，验收资料应归档保存。9.2.1排水及再生水井盖验收时应检查产品出厂合格证或质量证明书、检测报告（力学报告和材料性能报告）、生产厂家资质证明文件等。9.2.2排水及再生水井盖验收时应按表3要求进行质量检验。表3检验项目和方法检验项目要求检验方法检测比例外观质量
