工程测量-技术设计书.docx

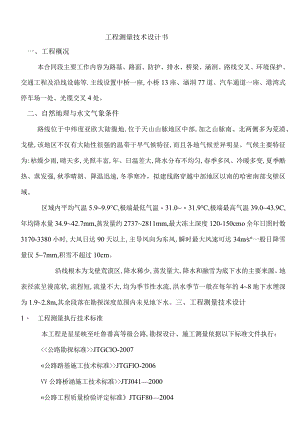

工程测量技术设计书一、工程概况本合同段主要工作内容为路基、路面、防护、排水、桥梁、涵洞、路线交叉、环境保护、交通工程及沿线设施等.主线设置中桥一座,小桥13座、涵洞77道、汽车通道一座、港湾式停车场一处、光缆交叉4处。二、自然地理与水文气象条件路线位于中纬度亚欧大陆腹地,位于天山山脉地区中部,加之山脉南、北两侧多为荒漠、戈壁,该地区不仅有大陆性很强的温带干旱气候特征,而且各地气候差异明显。气候主要特征为:枯燥少雨,晴天多,光照丰富,年、日温差大,降水分布不均匀,春季多风、冷暖多变,夏季酷热、蒸发强,秋季晴朗、降温迅速,冬季寒冷，拟建线路穿越中部地区以南的哈密南部戈壁区域。区域内平均气温5.99.9°C,极端最低气温31.031.9,极端最高气温39.043.9C,年均降水量34.942.7mm,蒸发量约27372811mm,最大冻土深度120-150cmo全年日照时数3170-3380小时,大风日达90天以上,主导风向为东风,瞬时最大风速可达34ms°一般日降雪量仅57mm,积雪不超过10cm。沿线根本为戈壁荒漠区,降水稀少,蒸发量大,降水和融雪为底下水的主要来源。地表径流呈漫流状,流程短,流量不大,均为季节性水流,洪水季节一般在每年的48地下水埋深为1.92.8m,其余段落在勘探深度范围内未见地下水。三、工程测量技术设计1、 工程测量执行技术标准本工程是星星峡至吐鲁番高等级公路,勘探设计、施工测量依据以下标准文件执行：<<公路勘探标准>>JTGClO-2007«公路路基施工技术标准>>JTGFlO-2006VV公路桥涵施工技术标准>>JTJ0412000«公路工程质量检验评定标准JTGF802004本工程文件中有关工程测量方面的内容2、 工程测量技术要求本工程坐标系采用与1980年西安坐标系相联系的测区抵偿坐标系,其中央子午线为84°47',抵偿面高程为440m.施工前要求对所有的GPS控制点进行复测,复测及施工控制点加密执行导线一级、四等水准测量标准,其中主要工程部位检测如下：附表1土方路基实测工程检查项目规定值或允许偏差高速公路压实度(%)零添及挖方(m)0-0.300.30.8297填方(m)0802970.8-1.50295>1.5093纵段高程(mm)+10,-15中桩偏位(mm)50宽度(mm)符合设计要求平整度(mm)15横坡()±0.3边坡符合设计要求弯沉(0.0Imm)不大于设计值附表2排水沟检查工程项次检查工程规定值或允许偏差检查方法1沙浆强度(MPa)在合格标准内用JTGF80/1-2004附录F检查2轴线偏位50经纬仪或尺量:每200m测5点3沟底高程+15水准仪:每200m测5点4墙面直顺度(mm)或坡度±30或符合设计要求20拉线,坡度尺:每200m查2点5断面尺寸±30尺量:每200m查2点6铺砌厚度不小于设计要求尺量:每200m查2点7根底垫层宽、厚不小于设计要求尺量:每200m查2点附表2-1涵洞检查工程项次检查工程规定值或允许偏差检查方法1轴线偏位明涵20mm暗涵50mm2结构尺寸±20mm3流水面高程÷20mm4长度+100,-5Omm5孔径±20mm6顶面F¾程明涵±20mm暗涵±50mm附表3墩台柱质量标准及允许误差(见下表)项次项目规定值或允许误差1混凝土强度(MPa)在合格标准内2相邻间距(mm)±153竖直度或斜度(mm)0.3%H不大于204肋板柱(墩)顶高程(mm)±105轴线偏位(mm)106断面尺寸(mm)±15附表4模板、支架及拱架安装的允许偏差项目允许偏差(mm)模板标高根底±15柱、墙和梁±10墩台±10模板内部尺寸上部构造的所有构件±5,0根底±30模板内部尺寸墩台±20轴线偏位根底15柱或墙8梁10墩台10装配式构件支承面的标高+2,-5模板相邻两板外表上下差2模板外表平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,0支架和拱架纵轴平面尺寸跨度的1/1000或30曲线型拱架的标高(包括建筑拱度在内)±20,-10附表5桥面铺装质量标准和允许误差项次项目规定值或允许偏差1强度或压实度在合格标准内2厚度(mm)+10,-53平整度(mm)54纵断高程(Inm)+10,-O5横坡±0.15%6宽度(mm)±10附表6模板检查工程如下:工程允许误差(mni)模板标高+10模板内部尺寸+5,0轴线偏位10模板相邻两板外表上下差2模板外表平整度5附表7混凝土养护质量标准及允许误差项次项目规定值或允许误差1混凝土强度(MPa)在合格标准内2顶面高程(mm)±203轴线偏位(mm)154断面尺寸(mm)±30附表8墩、台身质量标准及允许误差项次检查工程规定值或允许偏差检查频率1轴线偏位10纵、横个测2点2顶面程+1048处3倾斜度0.3%墩、台高，切不大于2048处4相邻墩、柱间距±15尺量或全站仪3处5节段错台3每节检查24处附表9台冒质量标准及允许误差1检查工程规定值或允许偏差2混凝土强度(MPa)在合格标准内3断面尺寸(mm)±204轴线偏位(mm)105顶面IwJ程(mm)±106支座垫石预留位置(mm)10附表10梁(板)安装实测工程序号检查项目规定值或允许偏差1支承中心偏位梁(mm)52板(mm)103倾斜度()1.24梁(板)顶面纵向高程(mm)+8,-55相邻梁(板)1页面图差(mm)8附表11级配碎(砾)石底基层、基层检查工程项次检查JL程规定值或允许偏差检查方法和频率基层底基层1压实代表值9896按JTGF80/1-2004附录度极值9492B,每200m每车道2处2弯沉值(mm)符合设计要求符合设计要求3平整度(mm)8123直尺:每200m测2处X10尺4纵断高程(mm)+5,-10+5,-15水准仪:每200m测4断面5宽度(mm)符合设计要求符合设计要求尺量:每200m测4处6厚度代表值-8-10按JTGF80/1-2004附录H,每20Om每车道1点合格值-10-257横坡()±0.3±0.3水准仪:每200m测4断面附表12沥青混凝土面层实测工程项次检查工程规定值或允许偏差检查方法(每幅车道)1压实度()实验室标准密度的96%(*98%),最大理论密度的按JTGF80/1-2004附录B检查,每92%(*94%)实验段密度的98%(*99%)200m测1处2平整度o(mm)1.2平整度仪:全线没车道连续按每100m计算IRl或OIRI(km)2.0最大间隙h(mm)3m直尺:每200测2处X10尺3弯沉值(001mm)符合设计值JTGF80/1-2004附录I检查4渗水系数300mlmin渗水实验仪:每200m测1处5抗滑摩擦系数符合设计要求摆式仪：每200m测一处横向力系数测定车：全线连续按JTGF80/1-2004附录K评定构造深度砂铺法：每200m测1处6厚度代表值总厚度：设计值的-5%上面层：设计值的-10%按JTGF80/1-2004附录H检查，双车道每200m测一处合格值总厚度：设计值的-10%上面层：设计值的-20%7中线平囿偏位(mm)20经纬仪：每200m测4点8纵断面程mm)±15水准仪：每200米测4断面9宽度Imm)有侧石±20尺量：每200米测4断面无侧石不小于设计值10横坡(%)±0.3水准仪:每200m测4处附表13路面标线检查工程项次检查工程规定值或允许偏差检查方法1标线线段长度(mm)6000±30钢卷尺：抽检10%5000±254000±203000±151000-2000+102标线宽度(mm)300-450±10钢尺：抽检10%100-200±83标线厚度mm)溶剂型030.8湿膜厚度计：干膜用水平尺、塞尺或用卡尺,抽检10%热熔型(普通型、反光型)0.72.5热熔型(突起型)37(假设有基线,基线厚度12)双组份0.42.5水性0.30.84标线横向偏位(mm)±30钢卷尺:抽检10%5标线纵向间距(mm)9000±30钢卷尺:抽检10%6000±2040±203000±152000±15100O±106标线剥落面积检查总面积的03%4倍放大镜：目测检测7反光标线逆反射系数(cd.IX,.m-2)白色标线2150黄色标线2100反光标线逆反射系数测量仪:抽检10%
