工业园道路施工组织设计.docx

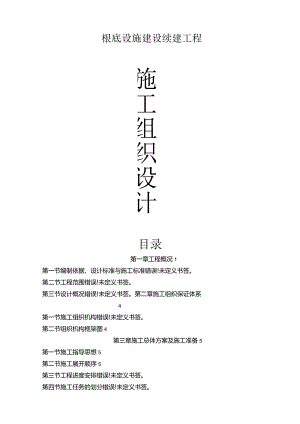

根底设施建设续建工程施工组织设计目录第一章工程概况1第一节编制依据、设计标准与施工标准错误!未定义书签。第二节工程范围错误!未定义书签。第三节设计概况错误!未定义书签。第二章施工组织保证体系4第一节施工组织机构错误!未定义书签。第二节组织机构框架图4第三章施工总体方案及施工准备5第一节施工指导思想5第二节施工展开顺序5第三节工程进度安排错误!未定义书签。第四节施工任务的划分错误!未定义书签。第五节临时设施工程错误!未定义书签。第六节主要施工机械9第四章施工方法11第一节施工测11第二节地下排水管道施工11第三节路道工程施工16第四节人行道工程施工22第五节小三线工程施工23第六节与有关单位的配合23第五章质量保证措施24第一节施工准备阶段的质管理错误!未定义书签。第二节施工阶段的质管理26第六章工期保证措施27第一节工期控制措施27第二节赶工控制措施27第七章总平面布置32第八章冬季施工措施33第九章排水、防雨措施34第十章环境保护与文明施工措施35第一节管理目标错误!未定义书签。第二节组织保证35第三节工作制度36第四节文明施工措施管理制度36第五节防止对水污染38第六节防止施工噪音污染39第七节废弃物管理39第八节材料设备的管理40第九节其他措施40第十一章保证工程平安措施41第一节管理目标41第二节组织管理41第三节平安管理制度41第四节行为控制43第五节施工平安考前须知43第一章工程概况第一节编制依据、设计标准与施工标准1、提供的施工招标文件和投标邀请书。2、施工设计文件和施工设计图以及有关设计文件。3、现场实际踏勘所了解的情况。4、交通、市政、建筑安装有关道路、排水、管渠等的施工标准、施工工艺及操作规程和质量验收评定标准。5、本企业管理水平，机械设备能力，类似工程施工经验。6、本设计中采用标准城市道路设计标准(CJJ3790)、公路路基设计标准(JTGD30-2004)、公路沥青路面设计标准(JTJOI497)、城市道路和建筑物无障碍设计标准(JGJ50-2001)、城市道路交通标志和标线(GB5768-1999)o室外给水设计标准(1997年版)GBJ1386/给水排水管道工程施工及验收标准GB50268-97、给水排水标准图集7、施工标准城市道路路基工程施工及验收标准(CJJ4491)、沥青路面施工及验收标准(GB5009296)、市政道路工程质量检验评定标准(CJJI-90)、粉煤灰石灰类道路路基施工及验收标准(CJJ4497)、道路交通标志和标线(GB6768J999),本工程按市政工程验收，市政工程没有的参照公路标准。第二节工程范围工程位于*工业园内的经发二路，开展路、翠林路、经发路、创业路。本段施工范围包括道路、污水和雨水管道南延、污水和雨水管道东延、管线、路灯、绿化及人行道。本标段施工按封闭施工考虑施工方案。第三节设计概况1、设计标准翠林路工程设计道路红线宽IOm,路幅为单块板式。其组成为车道6m,2X2m人行道。道路横坡车行道1.5%,人行道2%,车行道采用直线型路拱。人行道侧石高出机动车道路面18cm。本道路属城市11I级，全长442.297M,设计使用年限为15年。道路设计最大纵坡0.991%,最小纵坡0.3%o道路工程除外还有排水（雨水及污水）工程。创业路全长884.233米、经发路全长984.596米、，属城市11级次干道，设计行速40kmh°道路设计道路红线宽30米，三板块，机非分行,车行道宽15米（双向4车道），非机动车道两侧各宽3.5米，人行道两侧各宽2.5米。道路横坡车行道1.5%,人行道2%,平石4.0%。车行道采用直线加圆曲线型路拱。人行道侧石高出机动车道路面18cm。最大纵坡0.5%,最小纵坡0.3%。纵坡最小长度110米。开展路881.558米、经发二路全长985.449米，属城市11级次干道,设计行速30kmh0道路设计道路红线宽20米，一板块，机非混行，车行道宽12米（双向2车道），人行道两侧各宽4米。道路横坡车行道1.5%,人行道2%,平石4.0%。车行道采用直线加圆曲线型路拱。人行道侧石高出机动车道路面18cm。最大纵坡0.175%,最小纵坡0.102%。纵坡最小长度110米。2、路基、路面（1）路基车道：距路床下O80OmnI范围内须295%；路床下800150Omm范围内须293%；（2）路面路面设计按中型交通考虑，使用年限为15年。车道结构组成：面层为上面层为中式沥青（AC16）,下面层为粗沥青（AC25）沥青混凝土。IKg/m透油层°基层石灰土（含石灰10%重量比）及二灰石，重量比为（石灰、粉煤灰、碎石）8：17：75o非机动车道结构组成：面层为上面层为中式沥青（AC16）,下面层为粗沥青（AC25）沥青混凝土。IKg/m透油层°基层石灰土（含石灰10%重量比）及二灰石，重量比为（石灰、粉煤灰、碎石）8：17：75o人行道结构组成：水泥混凝土人行道预制C30方块砖，采用MlO水泥砂浆，碎垫层和石灰土基层。6、道路排水、给水路面下配套有相应的雨，污水管线。路面上雨水可通过进水薨子进入雨水管道。雨水管道采用为d300d800mm混凝土管,检查井选用圆形砖砌（见图集，因管材定检查井大小），管道根底采用120度碎根底，（详见04S53M-13）,根底每隔30米设沉降缝一道，根底下设15Cm厚3：7灰土垫层。d300d800mm管道采用承插式橡胶圈接口。第二章施工组织保证体系第一节施工组织机构为保证该工程的质量到达优良，实现“精品工程质量目标，按工期要求，确保施工平安，特设工程经理部，对外代表我公司与建设单位、设计单位、监理公司及有关部门密切联系，配合工作，创造良好的施工环境。对内指挥协调各作业队的施工活动的包、保、协关系。对整个工程实施全面的全过程负责。第二节组织机构框架图施工组织管理机构图第三章施工总体方案及施工准备第一节施工指导思想根据本工程的地理位置、环境、工程地质、水文、气象条件。以及本工程的特（难）点，采取有针对性和有效的保证工期、平安和技术质量措施，强化领导，按照公司制定的标准化文明工地“十二条规定，认真履行其职责。积极推广贯彻GB/T9000质量体系认证标准。加强各环节的管理，本着缩短工期，确保“精品，降低本钱的原那么，并按工程的轻、重、缓、急、和他们所在的位置以及工序间的工艺关系，合理的组织平行、立体、交叉、流水作业。路面管沟开挖、回填、路基、路面等以机械作业为主，辅以相应的人工配合。管道敷设安装、管基、检查井、连接井、护坡、边沟、涵洞、路标以人工作业为主，辅以相应的机械配合。施工队伍以专业为主，辅以部份民工，补充劳动力的缺乏。机械设备及人员配备详见附表。本工程挖、填方量大，大型管沟开挖、回填较深，各专业管道交叉作业，土质差，总工程量大，工期短。为工程”精品质量战略目标的顺利实现，应加强领导并配备足够的机械和人员力量。第二节施工展开顺序首先搭建临时设施，修筑临设工程。机械设备，施工队伍按方案进度要求分批进场。复核测量图表、桩（网）开展正常施工。如何组织好大型管沟开挖、回填、管道敷设、安装、路基施工以及其它专业管道的协调配合，是本工程“至关重要的关键施工环节，就其管线（排水）工程的施工以属“重中之重，应做好全方位、科学合理的安排。以该项施工进度、质量为龙头，带动其它工作面的全面展开。主要施工顺序为（交叉工程详见形象进度表）：搭建临时设施，修筑临时工程f复核测量数据、桩（网）f施工测量f破除原路面f管沟开挖（支挡）f沟底处理、垫层、管基施工f管道敷设、安装f检查井、连接井施工f闭水试验f路基施工f路面施工。第三节工程进度安排工期要求：180天完成该合同段。本段工程于3月1日开工，排水工程要求于6月中旬完工，道路工程于30日完工。在接到中标通知书后10日内完善签订施工合同手续后立即进现场开工。现将进度安排如下：1、排水工程搭设临时设施及准备工作5天排水工程挖±15天管线施工28天（穿插3天，不占总工期）检查井、连接井（闭水试验）10天（穿插2天）回填17天（穿插4天）排水工程施工工期控制在75天。2、道路工程道路工程在管道工程之前方可施工。实际工期也只有105天。道路挖土12天道路基层处理20天（穿插10天）道路路面施工10天（穿插5天）人行道施工45天（穿插10天）路标、小三线、绿化带、树地施工穿插进行23天（穿插10天）。道路工程施工工期控制在105天。第四节施工任务的划分本工程整个施工过程实行平行、立体、交叉、流水作业的施工方式。任务划分如下：管沟开挖、回填、路基施工由土方施工队完成；管道敷设、安装由管道安装队完成；路面基层、路面、标志标线、由场道工程队完成，支挡、边沟、护坡、检查井、连接井等由综合施工队完成。第五节临时设施工程临设场地由施工单位自行解决。在布置临设工程时，在道路北侧布置，详见总平面布置图。1、施工便道与施工便桥根据现场了解，施工区域周边重要交通虽比拟方便。施工中土方、原材料、成品、半成品可利用原有道路运送到各个施工点。到各个施工区（点）不再考虑另建施工便道。本招标段地处市区，因此在施工中必须根据原有道路适当地架设人行便桥和机动便桥。在污雨水管开挖槽上共有：机动便桥，人行便桥高度平地面；1）机动便桥机动便桥用槽钢搭设，间距为300mm,在槽钢底部用48钢管焊接，槽钢上横向满铺厚木板，并与槽钢用8#铅丝固定。便桥两侧设栏杆，并在栏杆外满挂竹胶板或竹笆板，。2)人行便桥人行便桥工字钢搭设，在工字钢下部用钢管焊接，在桥面上满铺60mm厚木板，并与工字钢固定，两侧设栏杆，在栏杆上方设扶手杆，下部设挡脚杆，在栏杆外侧满挂竹胶板或竹笆板。2、施工住地施工住地设在道路北侧临时场地区内，生活区和生产区分两处搭建,临设搭建内容及面积详见临设一览表。3、临时供水、供电及通讯。(1)供水据现场情况，施工及生活用水，采取就地向有关单位搭接，由甲方协助。供电电源就近搭接，接通生活区、施工区的用电，采用沿线边设杆布置,采用三相互线制布线(15mn铝芯线)每隔50m左右布一配电箱。施工沿途用电，采用移动配电箱，为预防临时停电拟自配120KW发电机组一台。(3)通讯如有条件施工基地安装有线，否那么配备移动，满足适应对外联系及施工活动的需要。临设工程一览表序号临设名称数量备注1库房12办公室4监理1间、甲方1间4食堂15厕所浴室16发电机房17水泥库房28搅拌机棚29试验室1第六节主要施工机械主要施工机械及试验仪器设备需要量详见下表:主要施工机械需要方案及人员配备表机械及人员配备表序号工种型号机械台数备注1履带式挖土机22022轮式挖土机22013履带式推土机65马力14装载机5035振动式羊足碾18吨16振动式压路机18吨27压路机15吨1815T自卸车494.5T自卸车410汽车吊/履带吊
