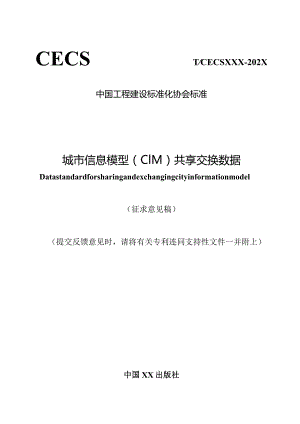

TCECSXXX-202XCECS中国工程建设标准化协会标准城市信息模型（ClM）共享交换数据Datastandardforsharingandexchangingcityinformationmodel（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）中国XX出版社中国工程建设标准化协会标准城市信息模型（ClM）共享交换数据DatastandardforsharingandexchangingcityinformationmodelT/CECSXXX202X主编单位：奥格科技股份有限公司批准部门：中国建设标准化协会施行日期：20XX年XX月XX日中国XX出版社202X北京前言V1范围12规范性引用文件13术语和缩略语13.1 术语和定义13.2 符号和缩略语24基本规定24.1 基本数据类型24.2 基础几何定义34.3 符号定义74.4 时空参考系统定义124.5 存储格式定义135模型构成与特征135.1 模型构成135.2 模型特征136模型结构146.1 几何结构146.2 属性结构176.3 符号结构176.4 拓扑关系结构196.5 关联关系结构207模型交换数据217.1 模型交换数据组织217.2 元数据237.3 实体257.4 几何267.5 符号317.6 关联关系31附录A32A.1点实体格式示例32A.2线实体格式示例33A.3面实体格式示例34A.4三维Mesh实体格式示例36A.5构造几何实体格式示例388.1 点符号示例428.2 线符号示例448.3 面符号示例458.4 Mesh符号示例478.5 Shader符号示例528.6 规则渲染符号示例52附录C54附录D56附录E59ContentsForewordV1 Scope12 Criteriaforquotationsandreferences13 Termsandabbreviations13.1 Termanddefinition13.2 Symbolsandabbreviations24 Basicregulations24.1 Basicdatatype24.2 Basicgeometricdefinition34.3 Symboldefinition74.4 Space-timereferencesystemdefinition124.5 Storageformatdefinition135 Modelstructureandcharacteristics135.1 Modelstructureandcharacteristics135.2 Modelcharacter136 Modelstructure146.1 Geometricconstruction146.2 Attributestructure176.3 Symbolicstructure176.4 Topologicalrelationstructure196.5 Relationalstructure207 Modelexchangedata217.1 Modelexchangedataorganization217.2 Metadata237.3 Entity257.4 Geometry267.5 Symbol317.6 Incidencerelation31AppendixA32A.lPointentityformatexample32A.2Lineentityformatexample33A.3Faceentityformatexample34A.4Sample3DMeshentityformat36A.5Constructanexampleofageometricentityformal38I118.1 Dotsymbolexample428.2 1.inesymbolexample448.3 Facesymbolexample458 .4Meshsymbolexample478.1 Shadersymbolexample528.2 Exampleofarulerenderingsymbol52Appendix C 54Appendix D 56Appendix E 59-A-刖三为推动城市信息模型（ClM）数据共享交换，贯彻落实关于开展城市信息模型（CIM）基础平台建设的指导意见（建科202059号）与关于加快基于CIM基础平台的新型城市基础设施建设的实施意见等政策文件要求，标准编制组经深入调查研究，认真总结实践经验，参考相关国内外先进标准,并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1.范围；2.术语和缩略语；3.规范性引用文件；4.基本规定；5模型构成与特征；6.模型结构；7.模型交换数据。本标准由XXXX负责管理，奥格科技股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送奥格科技股份有限公司（地址：广州市天河区高普路1029、1031号201室，邮政编码：510663）o本标准主编单位：XXX本标准参编单位：XXX本标准主要起草人员：XXX本标准主要审查人员：XXX城市信息模型（ClM）共享交换数据1 范围本标准规定了一种基于本体的城市信息模型（ClM）数据组织、存储和交换的格式，规范了CIM的构成与特征、存储结构、元数据、交换格式等内容。本标准适用于CIM数据的转换、存储、传输、更新与互操作，适用于跨部门、跨平台、多用户的模型转换及应用，可应用于城市规划设计、施工建设、运行管理全过程。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17694-2009地理信息术语GB/T17798-2007地理空间数据交换格式CJJ/T100-2017城市基础地理信息系统技术标准CJJ/T315-2022城市信息模型基础平台技术标准T/CAGIS1-2019空间三维模型数据格式3 术语和缩略语3.1 术语和定义3.1.1几何geometry表示一个实体对象的形状、位置和形体。3.1.2材质material模型对象表面各可视化属性的集合，包括模型对象表面的色彩、纹理、光滑度、透明度、反射率、折射率、发光度等。引用空间三维模型数据格式T/CAGIS1-201913.1.3纹理texture纹理贴图信息，包含宽、高、压缩方式及纹理二进制数据等。引用空间三维模型数据格式T/CAGIS1-20193.1.4属性property用于描述实体对象的特征。3.1.5城市对象cityobject城市建筑物、基础设施以及支撑城市建设与运行的有关资源环境要素。3.1.6元数据metadata关于数据的数据，即数据的标识、覆盖范围、内容、质量、数据来源、状况和其他有关特征的描述信息。引用城市基础地理信息系统技术标准CJJ/T100-20173.1.7统一建模语言(UML)unifiedmodelinglanguage是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。3.1.8坐标参考系coordinatereferencesystem通过基准与现实时间相关的坐标系。引用地理空间数据交换格式GB/T17798-20073.2 符号和缩略语本标准中采用约束条件代号及说明如下所示：M(Mandatory)必选必须具有的内容；C(Conditional)条件具备时必选实际情况具备时应具有的内容：O(Optional)可选可自行判断是否需要的内容。4 基本规定4.1 基本数据类型本标准涉及的基本数据类型规定见表Io表1数值数据类型规定类型字节数描述取值范围bool1布尔型true/falsebyte1单字节1-128,127ubyte1无符号单字节0,255string0-65534以字节存储的字符串字节长度限制为65534short2短整型0,65535int4整数，有符号数，简写为血1-2147483648,2147483647uint324无符号32位整数0,4294967295long864位整数值.-Ifloat432位浮点数-3.4×1038,3.4×1038double864位浮点数-1.7×10308,-1.7×10308类型字节数描述取值范围vector2f8由两个floai类型表示的向量vector2d16由两个double类型表示的向量-vecior3f12由三个floai类型表示的向量-vector3d24由三个double类型表示的向量-array-数组型，一组数据的序列，可以通过从0递增的整数下标对数组中具体某项数据进行访问。-维数组通过简写，二维数组通过也简写，如MaP34表示一个3x4的矩阵-matrix64由16个double类型表示的矩阵，按行优先存储规则-object-对象型，用多种类型的多项数据的集合来概括复杂对象,默认值为null-date10日期，格式为yyyy-MM-dd1000-01-01到9999-12-31datetime17日期，格式为yyyy-MM-ddhh:mm:ss1000-00-0000:00:00到9999-12-3123:59:594.2 基础几何定义基础几何类型宜包括点（Point）、线（CUrVe）、面（SUrface）、简单规则体（PrimitiVeCSG）四种。4.2.1点的几何定义点（POim）是一个抽象类，具体宜包含二维点（Point）、三维点（PointZ）和M点（POintZM）,点的几何特征说明详见下表。表2二维点（POint）几何特征说明几何特征类型特征意义Xdouble点的X轴坐标ydouble点的y轴坐标表3三维点（POintZ）几何特征说明几何特征类型特征意义Xdouble点的X轴坐标ydouble点的y轴坐标Zdouble点的Z轴坐标表4M点（POinlZM）几何特征说明几何特征类型特征意义Xdouble点的X轴坐标ydouble点的y轴坐标Zdouble点的Z轴坐标几何特征类型特征意义mdouble点的m值4.2.2线的几何定义线(CUrVe)是一个抽象类，具体宜
