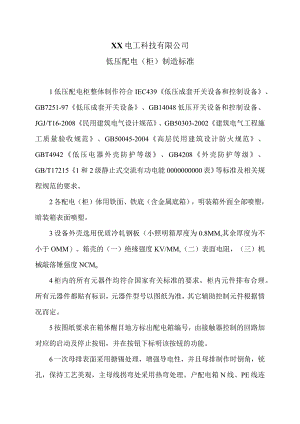

XX电工科技有限公司低压配电（柜）制造标准（2024年）.docx

XX电工科技有限公司低压配电（柜）制造标准1低压配电柜整体制作符合IEC439低压成套开关设备和控制设备、GB7251-97低压成套开关设备、GB14048低压开关设备和控制设备、JGJ/T16-2008民用建筑电气设计规范、GB50303-2002建筑电气工程施工质量验收规范、GB50045-2004高层民用建筑设计防火规范、GBT4942低压电器外壳防护等级、GB4208外壳防护等级、GB/T172151和2级静止式交流有功电能0000000000表等标准及相关规程规范的要求。2各配电（柜）体用铁面、铁底（含金属底箱），明装箱外面全部喷塑，暗装箱表面喷塑。3设备外壳选用优质冷轧钢板（小照明箱厚度为0.8MM,其余厚度为不小于OMM）。箱壳的（一）绝缘强度KV/MM,（二）表面电阻，（三）机械敲落锤强度NCMo4柜内的所有元器件均符合国家有关标准的要求，柜内元件排布合理。所有元器件都贴有标识，元器件型号以图纸为准，其它辅助控制元件根据情况而定。5按图纸要求在箱体醒目地方标出配电箱编号，由接触器控制的回路加对应的启动及停止按钮，并在按钮下标明该按钮的功能。6一次母排表面采用搪锡处理，增强导电性，并且母排制作时倒角，铳孔，保持工艺美观，主母线拐弯处采用热弯处理。户配电箱N线、PE线连接铜条不小于6*12mm.7柜内二次线横平、竖直保持一致，接地线通过插件引到接地排，所有的二次线穿号码标识；扎线带间隔远近距离一致。所有的二次线，接线牢固。8柜内一次线工艺美观，使用吸盘固定、间隔，且电源控制线不直接与一次线压在一起，打65的孔并攻丝。9所有箱内设有独立的PE接地系统和N中型导体,零地排表面采用搪锡处理，且预留空位保证配电箱内各回路的接线空间；并且贴有接零、接地标记。10各配电箱端子排有相应编号，方便连接，三箱类动力配电箱在门内侧设置“资料室”，供存放图纸及资料用。11所有安装螺丝露16个丝，且平垫、弹垫、螺母统一染黄。12同一型号的配电箱，制作过程中工艺、元器件以及零、地排的安装保持一致。13铭牌应采用不锈钢制作，固定在明显可见位置，其标明的项目内容应清晰。
