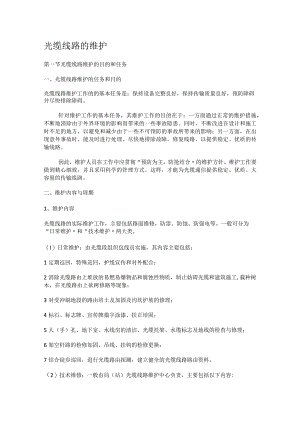

光缆线路的维护第一节光缆线路维护的目的和任务一、光缆线路维护的任务和目的光缆线路维护工作的的基本任务是：保持设备完整良好，保持传输质量良好，预防障碍并尽快排除障碍。针对维护工作的基本任务，其维护工作的目的在于：一方面通过正常的维护措施，不断地消除由于外界环境的影响而带来的一些事故隐患。同时，不断改进在设计和施工时不足的地方，以避免和减少由于一些不可预防的事故所带来的影响；另一方面，在出现意外事故时，能及时进行处理。尽快地排除故障，修复线路，以提供稳定、优质的传输线路。因此，维护人员在工作中应贯彻“预防为主，防抢结合的维护方针。维护工作要做到精心细致，并且采用科学的管理方式。这样，才能为光缆通信提供稳定、优质、大容量的传输线路。二、维护内容与周期1、维护内容光缆线路的实际维护工作，主要包括路面维修，防雷、防蚀、防强电等。一般可分为“日常维护和“技术维护两大类。（I）日常维护：由光缆段组织包线员实施，其内容主要包括：1定期巡回，特殊巡回，护线宣传和对外配合；2消除光缆路由上堆放的易燃易爆物品和腐蚀性物质，制止妨碍光缆和建筑施工,栽种树木，在光缆路由上砍树修路等现象；3对受冲刷地段的路由培土及加固及沟坎护坡的修理；4标石、标志牌、宣传牌描字涂漆、扶正培固；5人（手）孔、地下室、水线房的清洁、光缆托架、水缆标志及地线的检查与修理；6架空杆路的检修加固，吊线、挂钩的检修更换；7结合徒步巡回，进行光缆路由探测，建立健全的光缆线路路由资料。（2）技术维修：一般由局（站）光缆线路维护中心负责，主要包括以下内容:光缆线路的光、电特性测试和金属护套对地绝缘测试以及光缆障碍的测试判断；光缆线路的防蚀、防雷、防强电设施的维护和测试以及防止白蚁、鼠类危害措施的制定和实施；预防洪水危害光缆线路技术措施的制订和实施；光缆升高、下落和局部迁改技术方案的制订和实施：光缆线路的故障修理。光缆线路维修工作必须严格按照操作程序进行。对于一些复杂的工作，就要事先制订周密的工作计划，并上报主管部门后方可执行，并与相关的机务部门联系。值得注意的是：在执行维护工作的同时，必须认真执行邮电部颁发的各项安全操作规定，防止发生人身伤害和设备仪表损坏事故。2、维护的项目和周期要使设备经常处于良好状态，维护工作就必须根据质量标准，按周期有计划地进行，就要掌握维护工作的主要项目和周期。长途光缆线路维护工作的主要项目和周期见表12-lo表12-1长途光缆线路主要维修工作项目周期表类别项目周期备注巡回每月至少五次其中徒步巡回不少于两次，可视具体情况增加，暴雨后应立即巡回。路面维修除草培土标石每年一次或用水泥浆将标石底部封固，免去除草培土描漆描字每年一次含标志牌，宣传牌等视具体情况增加日常维护路由探测、砍草修路管道人孔检查清洁全线每年一次可结合徒步巡回进行杆路逐杆检修每年一次按长途明线维修质量标准架空光缆维修检修吊线及保护装置每年一次整理和更换挂钩每年一次清除光缆及吊线上杂物、修剪树枝结合巡回进行技术维修防雷接地装置和接地电阻的检查测试每年一次雨季前防蚀金属护套对地绝缘测试全线每年次防汛检查过河光缆及易受冲刷地段每年一次加固应地洪汛前完成，洪汛过后及时检查光电特光纤线路衰减测试备用系统每年一次主用系统视需要确定光纤后向散射曲线检查备用系统每年一次性测试铜线直流特性曲线每年一次远供铜线视需要确定备用光缆测试每年一次仪表通电检查每两周一次光缆修理外户套修理发现问题及时修理接头修理发现问题及时修理障碍测试及修理发现障碍立即抢通三、三防措施1、防强电在通信光缆中，光纤是非金属材料，传输的是光信号，不受外界电磁场的干扰，因此光纤可以不考虑强电的影响。但是，目前的通信光缆并不都是非金屈光缆，而大多数光缆中都包含有金属材料。光缆结构中存在有金属加强构件，则光缆线路同样要受到强电线路的影响，所以对强电的防护问题仍必须有考虑。有铜线的光缆线路，其强电影响的防护措施与电缆通信线路基本相同；有金属加强构件而无铜线的光缆线路，一般需采取如下措施：（1）在光缆的接头处，两端光缆的金属加强构件，金属护套不作电气连通，以缩短磁感应电动势的积累的长度，有效地减小强电的影响；（2）在接近交流电气铁路的地段进行光缆施工或检修作业时，应将光缆中的金属加强构件作临时接地，以保证人身安全。（3）在接近发电厂、变电站的地网中，不应将光缆的金属加强构件接地，避免将高电位引入光缆。2、防雷光缆中的纤芯是非金属材料，不受雷电的影响。但由于光缆中尚有金属材料，因此也会受到雷电的危害。所以在维护工作中，采取必要的防雷措施还是很重要的。光缆线路的防雷措施包括两个方面：一是在光缆线路上采取外加防雷措施;二是在光缆结构选型时，应考虑防雷措施。（I）外加防雷措施1地下防雷线（排流线）：一般在光缆上方距离光缆30cm处，平行敷设一（二）条防雷线（多采用72.2mm镀锌钢较线），如采用两条防雷线则相距40cm,并将两端引伸到大地导电率较好的地方，或在排流线的两端及中间每隔200m装设接地装置（要求接地装置离开光缆15m以上）。2消弧线：当埋式光缆与建筑物、矿泉、地下水出口等处的隔距不能达到表12-2的要求时，可采用消弧线保护光缆。要注意的是，当消弧线与光缆相隔不中5m时，消弧线不能对光缆起保护作用，这时光缆应绕道敷设。表-12-2土壤电阻率p（m）光缆与单棵大树隔距（m）光缆与弱电线路电杆、3kv以下电力杆及建筑物隔距（m）100以下1510101-5002015500以上25203系统接地或对地电位悬浮式接续：对于有金属护套、金属加强构件及铜线的光缆，一般在光缆接头处，采用特殊的电气连接方式。A将接头处两端及终端、金属护套及金属加强构件在电气上都连接起来，并作系统接地：B接头处两端的金属护套及金属加强构件电气上互不连接，但在同一端的金属护套及金属加强构件上电气上互相连接并做接地处理；C将接头处两端及终端，金属护大套及金属加强构件在电气上互相绝缘，且都不接地，即对地绝缘。上述方法，都可以避免感应电流在光缆中的积累而危及光缆，前两种接地装置较多，而后一种方法,可减少很多接地装置,从而大大减少工程费用的维护量。4架空防雷地线：对于受雷击较严重的地方，可采用架空防雷地线，在雷击重点的地方，用避雷装置来防雷。（2）在光缆结构选型时，应考虑防雷措施在建设光缆线路实行光缆选型时，应尽可能采取无金属光缆或无金属加强构件的光缆或采用加厚PE层的光缆。以上所述防雷措施，多指直埋光缆。而对于架空光缆来说，大多数是利用现有架空明线的杆路架空，因此原杆路的防雷设施同样对光缆起保护作用。而明线对光缆有一定屏蔽作用，因此，对架空光缆一般不设专门的防雷措施，最多是吊线每隔一段接地，或用原明线电杆的地线接地。3、防蚀对于长途直埋光缆线路，由于经地方的地埋环境，易受周围介质的电化学或化学的作用，使金属护套及金属防潮层发生腐蚀，因面会影响光缆的使用寿命，保护好光缆的外护套，是光缆线路防蚀的重要工作环节。在保护外护套的工作中，除了在施工时，采取一些必要的措施，注意保护塑料护套的完好以外，对于防止白蚁蛀蚀和老鼠啃咬的工作也同样是主要的防蚀工作。（1）防止白蚁蛀蚀的措施白蚁不但啃咬光缆，而且还会分泌蚁酸，加速金属护套的腐蚀。在敷设光缆线路时，应尽量避免白蚁滋生的地方，汉光缆线路必须经过白蚁活动的地区时，可采用防蚁毒土埋设光缆或采用防蚊光缆，以起到防蚁的效果。（2）防止鼠类啃咬光缆的措施鼠类有磨牙利齿的天性，当遇到地下光缆阻挡空们的通道或寻找食物时，就会咬坏光缆。在光缆的路由上应避免一些多鼠的地方，由于鼠类的活动范围多在耕作层，因此应保证光缆埋深，可减少鼠类的危害。在必须经进鼠类活动频繁的地带时，用硬塑料管或钢管来保护光缆，并且将土夯实。对于管道光缆或直埋光缆钢（塑）管保护时，将钢（塑）管或子管用油麻或沥青封闭，也是很有效的防鼠措施。除了对光缆外护套的保护之外，在防蚀的维护工作中，速应注意及时清除堆放在光缆线路路由上的腐蚀性物质，光缆路由与化工厂排污地，坟墓等腐蚀源的隔距应符合表12-3的规定。四、光缆线路维护的原则为了提高通信质量，并且保证线路的畅通，维护工作人员必须做好维护工作。要达到要求，就必须认真考虑到维护工作的基本原则。1、认真做好技术资料的整理光缆线路竣工技术资料是施工单位提供的重要原始资料，这个资料包括了光缆路由，接头位置，各通道光纤的衰耗、接头衰耗及总衰耗，以及两个方向的OTDR曲线等。有的单位还将竣工技术资料综合起来，绘制维护明细图表，并参照OTDR曲线，将这些数据表明在图表上。这样，这些资料不仅是将来线路维护检修的重要依据，而且，一旦发生故障，还可以在图纸上表明故障点的位置，有利于顺利修复。所以对这些资料应该很好地保存并认真地掌握。表12-3直埋光缆与其他建筑物的最小净距表名称平行时(m)交越时(m)市话管道边线(不包括人孔)0.750.25非同沟直埋通信电缆0.50.5埋式电力电缆35kv以下0.50.535kv以上20.5管径小于30cm0.50.5给水管管孔30-50cm10.5管径大于50cm1.50.5高压石油天然气管线100.5热力下水管10.5煤气管压力小于30kgcm210.5压力3-8kgcm220.5排水管0.80.5房屋建筑物边线(基础)1树木市内、村镇大树、果树0.75市外大树2水井坟墓3粪坑、积肥池、沼气池、氨气池等3注：采用钢管保护时与水管、煤气管、石油管交叉跨越的净距可降为015m.五、光缆线路维护的原则为了提高通信质量，并且保证线路的通畅，维护工作人员必须做好维护工作，要达到要求，就必须认真考虑到维护工作的基本原则。1、认真做好技术次料的整理光缆线路竣工技术资料是施工单位提供的重要原始资料，这信资料包括了光缆路由，接头位置，各通道光纤的衰减、接头衰减及总衰减，以下两个方向的OTDR曲线等。有的单位还将竣工技术资料综合起来，给制维护明细图表，并参照OTDR曲线，将这些数据标明在图表上。这样，这些资料不仅是将来线路维护检修的重要依据，而且，一旦发生故障，还可以在图上表明故障点的位置，有利于顺利修复，所以对这些资料应该很好地保存并认真地掌握。2、严格制定光缆线路维护规则应该根据光缆线路的具体情况，并结合对于线路的薄弱环节、接头部位，气候异常,环境变迁等特殊情况,制定切割可行的维护规则，并且还要严格地实施。3、维护人员的组织与培训组织责任心强的维护人员队伍，并做好技术培训工作，使他们了解和掌握光缆线路的维护和检修技术，了解光缆线路的基本工作原理，明确保证通信线路畅通的重大意义，并且对维护人员；加强管理，明确分工。4、作好线路巡视记录对光缆线路要组织维护人员定期巡视。检查时，若发现可疑工异常情况，应作记录，并继续观察。5、进行定期测量为了掌握光缆线路质量变化情况，应该对其中各条光缆通道的衰减进行定期测量,作记录并与竣工资料和以前的测量值进行比较。测量采用稳定可靠的方法。
