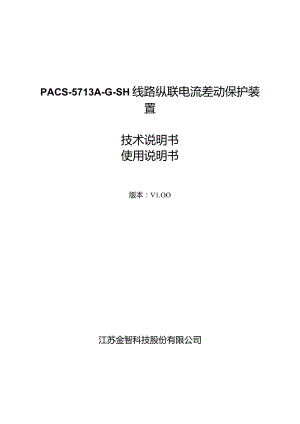

PACS-5713A-G-SH线路纵联电流差动保护装置技术说明书使用说明书.docx

PACS-5713A-G-SH线路纵联电流差动保护装置技术说明书使用说明书版本：V1.OO江苏金智科技股份有限公司目录PACS5713AGSH线路纵联电流差动保护装置技术说明书1 .概述错误!未定义书签。1.1. 应用范围错误!未定义书签。1.2. 保护配置和功能错误!未定义书签。A2.7.保护配置错误!未定义书签。12.2.测控功能错误!未定义书签。1.2.3.保护信息功能错误!未定义书签。2 .技术参数错误!未定义书签。2.1. 机械及环境参数错误!未定义书签。2.1.1. 工作环境错误!未定义书签。2.1.2. 机械性能错误!未定义书签。2.2. 电气参数错误!未定义书签。2.2.1. 额定数据错误!未定义书签。2.2.2. 功率消耗错误!未定义书签。2.2.3. 过载能力错误!未定义书签。2.3. 主要技术指标错误!未定义书签。2.3.1. 过流保护错误!未定义书签。2.3.2. 零序保护错误!未定义书签。2.3.3. 低频减载保护错误!未定义书签。2.3.4. 重合闸错误!未定义书签。2.3.5. 遥信开入错误!未定义书签。2.3.6. 遥测量计量等级错误!未定义书签。2.3.7. 电磁兼容错误!未定义书签。2.3.8. 绝缘试验错误!未定义书签。2.3.9. 输出接点容量错误!未定义书签。3 .软件工作原理错误!未定义书签。3.1. 保护程序结构错误!未定义书签。3.2. 装置启动元件错误!未定义书签。3.2.1. 电流变化量启动错误!未定义书签。3.2.2. 相电流启动错误!未定义书签。3.2.3. 零序电流启动错误!未定义书筌。3.2.4. 减载启动错误!未定义书签。3.2.5. 保护开入启动重合错误!未定义书签。3.3. 差动电流保护错误!未定义书签。3.3.1. 分相电流差动速动元件错误!未定义书签。3.3.2. 分相电流差动元件错误!未定义书签。3.3.3. 零序电流差动元件错误!未定义书签。3.3.4. 差动保护逻辑图错误!未定义书签。3.4. 过流保护错误!未定义书签。3.5. PT断线相过流保护错误!未定义书签。3.6. 零序保护错误!未定义书签。3.7. 加速保护错误!未定义书签。3.8. 低频减载保护错误!未定义书签。3.9. 低压减教保护错误!未定义书签。3.10. 重合闸错误!未定义书签。3.11. 装置自检错误!未定义书签。3.12. 装置运行告警错误!未定义书签。3.12.1. TWJ异常错误!未定义书签。3.12.2. CT断线错误!未定义书签。3.12.3. 长期有差流错误!未定义书签。3.12.4. PT断线.错误!未定义书签。3.12.5. 同期电压异常错误!未定义书签。3.12.6. 频率异常错误!未定义书签。3.12.7. 通道识别码错误!未定义书签。3.12.8. 弹簧未储能告警错误!未定义书签。3.12.9. 接地告警错误!未定义书签。3.12.10. 两侧压板状态不一致错误!未定义书签。3.13. 遥控、遥测、遥信功能错误!未定义书签。3.14. 对时功能错误!未定义书签。4 .定值内容及整定说明错误!未定义书签。4.1. 设备参数定值错误!未定义书签。42保护定值错误!未定义书签。4.3. 控制字错误!未定义书签。4.4. 软压板错误!未定义书签。4.5. 测控参数错误!未定义书签。4.6. 装置设定错误!未定义书签。5装置接线端子与说明错误!未定义书签。5.1 背板端子图错误!未定义书签。5.2 操作回路图错误!未定义书签。5.3 装置结构及安装参考尺寸错误!未定义书筌。1 .装置操作说明错误!未定义书签。1.1. 面板布置图错误!未定义书签。1.2. 液晶显示说明错误!未定义书签。1.2.1. 保护运行时液晶显示说明错误!未定义书签。1.3. 命令菜单使用说明错误!未定义书签。1.3.1. 信息查看错误!未定义书签。1.3.2. 报告查询错误!未定义书签。13.3.定值整定错误!未定义书签。1.3.4. 调试菜单错误!未定义书签。2.装置运行说明错误!未定义书签。2.1. 装置运行状态错误!未定义书签。2.2. 装置异常信息含义及处理建议错误!未定义书签。23保护装置出现闭锁、异常或动作（跳闸）后的处理建议错误!未定义书签。3装置调试大纲错误!未定义书签。3.1 交流回路检查错误!未定义书签。3.2 输入接点检查错误!未定义书签。3.3 整组试验错误!未定义书签。3.3.1 差动保护错误!未定义书签。3.3.2 过流保护I段错误!未定义书签。3.3.3 过流保护H段错误!未定义书签。3.3.4 过流保护山段错误!未定义书签。3.3.5 零序过流I段错误!未定义书签。3.3.6 零序过流II段错误!未定义书签。3.3.7 重合闸错误!未定义书签。3.3.8 过流加速前保护错误!未定义书签。339零序过流前加速保护错误!未定义书签。3.3.9 低频减载.错误!未定义书签。3.4 运行异常告警试验错误!未定义书签。1 .概述1.1. 应用范围PACS-5713A-G-SH线路纵联电流差动保护装置适用于35kV及以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控，可组屏安装，也可在开关柜就地安装。1.2.保护配置和功能12.1.保护配置1）纵联电流差动保护（相电流差动和零序电流差动）。2）三段式定时限过电流保护。3） PT断线相过流保护。4）二段式定时限零序电流保护。5） 一段重合闸前加速电流保护和重合闸前加速零序过流保护。6）低频减载保护。7）重合闸。8） 一段过流反时限保护。9） 一段零序过流反时限保护。10）间歇性接地保护。1.2.2. 测控功能1） 14路自定义遥信开入。2） 一组断路器遥控分/合。3）三组刀闸遥控分/合。4） lam、Ibn1、1cm、10、Ua、Ub、Uc、Uab>Ube、Uca、U0、F、P、Q、CoS4）、UX共16个遥测量。5）事件SoE记录等。1.2.3. 保护信息功能D装置描述的远方查看。2）系统定值的远方查看。3）保护定值和区号的远方查看、修改功能。4）软压板状态的远方查看、投退、遥控功能。5）装置保护开入状态的远方查看。6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。7）远方对装置信号复归。8）故障录波上送功能。9）支持电力行业标准DLT860（1EC61850）的通讯规约，配有以太网。2.技术参数2.1. 机械及环境参数2.1.1. 工作环境温度：-25+60°C保证正常工作湿度、压力符合DL478的要求2.1.2. 机械性能能承受严酷等级为I级的振动响应，冲击响应2.2.电气参数2.2.1.额定数据直流电压：交流电压：交流电流：频率：220V,IlOV允许偏差+15%,20%57.7V(相电压)，100V(线电压)5A,IA50Hz2.2.2.功率消耗交流电压：交流电流：< 0.5VA/相< 1.oVA/相(n=5A)< 0.5VA/相(n=1A)直流：正常<15W跳闸<25W2.2.3.过载能力交流电压：1.2倍额定电压：连续工作；1.4倍额定电压：允许10秒。交流电流：2倍额定电流：连续工作；10倍额定电流：允许10秒；40倍额定电流：允许1秒。2.3.主要技术指标2.3.1.过流保护电流定值范围：0.05n-20n电流定值误差：2.5%电压定值误差：2.5%时间定值范围：Os-100S时间误差：时间定值Xl%+40ms反时限时间误差：±5%或±40ms;2.3.2.零序保护电流定值范围：0.0530A电流定值误差：2.5%时间定值范围：OSIooS时间误差：时间定值Xl%+40ms反时限时间误差：±5%或±40噌；2.3.3.低频减载保护频率定值范围：4550HZ频率定值误差：0.OlHz低频频率滑差闭锁定值范围：0.520HzS低频电压闭锁定值：30100V时间定值范围：IoOnISIooS时间误差：时间定值Xl%+60ms2. 3.4.重合闸时间定值范围：0.1IOS时间误差：时间定值Xl%+40ms2.3.5.遥信开入分辨率：lms信号输入方式：无源接点2.3.6.遥测量计量等级电流：0.2级其他：0.5级2.3.7.电磁兼容辐射电磁场干扰试验符合GB/T14598.9的规定快速瞬变干扰试验符合GB/T14598.10的规定静电放电试验符合GB/T14598.14的规定脉冲群干扰试验符合GB/T14598.13的规定射频场感应的传导骚扰抗扰度试验符合GB/T17626.6的规定工频磁场抗扰度试验符合GB/T17626.8的规定脉冲磁场抗扰度试验符合GB/T17626.9的规定2. 3.8.绝缘试验绝缘试验符合GB/T14598.3-936.O的规定冲击电压试验符合GB/T14598.3-938.O的规定3. 3.9,输出接点容量信号接点容量：允许长期通过电流5A切断电流0.3A(DC220V,V/R1ms)其它辅助继电器接点容量：允许长期通过电流5A切断电流0.2A(DC220V,V/R1ms)跳闸出口接点容量：允许长期通过电流5A切断电流0.3A(DC220V,V/R1ms)4. 软件工作原理4.1. 保护程序结构保护程序结构框图如图3.1.1所示。图3.1.1保护程序结构框图主程序接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、交流电流断线和启动判据的计算，根据是否满足启动条件而进入正常运行程序或故障计算程序。硬件自检内容包括定值出错、RAU故障、ROU故障、开出异常、CPLD故障。正常运行程序中进行频率跟踪、及运行状态检查，运行状态检查包括交流电压断线、检查开关位置状态、重合闸充电、准备手合判别、频率异常判别等。不正常时发告警信号，信号分两种，一种是运行异常告警，这时不闭锁装置，提醒运行人员进行相应处理；另一种为闭锁告警信号，告警同时将装置闭锁，保护退出。故障计算程序中进行各种保护的算法计算，跳闸逻辑判断以及事件报告、故隙报告及波形的整理。4.2. 装置启动元件3. 2.1.电流变化量启动反应工频变化量的启动元件采用浮动门坎，正常运行及系统振荡时变化量的不平衡输出均自动构成自适应式的门坎，浮动门坎始终略高于不平衡输出，在正常运行时由于不平衡分量很小，而装置有很高的灵敏度。max>.25r÷zd/MX是相间电流的半波积分的最大值；七/5为可整定的固定门坎；为浮动门坎，随着变化量的变化而自动调整，取L25倍可保证门坎始终略高于不平衡输出。3.2.2.相电流启动1.L当满足上式时，保护启动。式中：Imax为三相
