麦岛中水可行性文本.docx

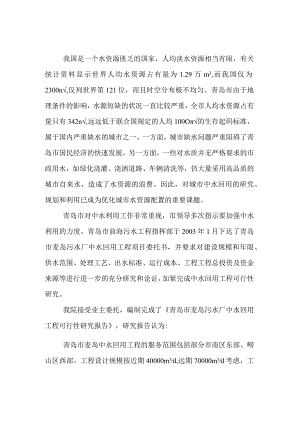

我国是一个水资源匮乏的国家，人均淡水资源相当有限，有关统计资料显示世界人均水资源占有量为1.29万m3,而我国仅为2300n,仅列世界第121位，而且时空分布极不均匀。青岛市由于地理条件的影响，水源短缺的状况一直比较严重，全市人均水资源占有量只有342n,远远低于联合国规定的人均100O的生存起码标准，属于国内严重缺水的城市之一。一方面，城市缺水问题严重阻碍了青岛市国民经济的快速发展，另一方面，一些对水质并无严格要求的市政用水，如绿化浇灌、浇洒道路、车辆清洗等，仍大量采用高品质的城市自来水，造成了水资源的浪费。因此，对城市中水回用的研究、规划和利用已成为优化城市水资源配置的重要课题。青岛市对中水利用工作非常重视，市领导多次指示要加强中水利用的力度。青岛市前海污水工程指挥部于2003年1月下达了青岛市麦岛污水厂中水回用工程项目委托书，并要求对建设规模和年限、供水范围、处理工艺、出水标准、运行成本、工程工程总投资及资金来源等进行进一步的充分研究和论证，加紧完成中水回用工程可行性研究。我院接受业主委托，编制完成了青岛市麦岛污水厂中水回用工程可行性研究报告，研究报告认为:青岛市麦岛中水回用工程的服务范围包括部分市南区东部、崂山区西部。工程设计规模按近期40000m3d,远期70000m3d考虑，工程内容包括中水处理厂和中水输配管网的建设，根据中水用户对水质指标的要求，中水处理采用先进的浸入式连续流微滤膜过滤和二氧化氯消毒工艺。管线总长34000m工程总投资估算万元，制水成本元/n?。若不包括中水输配水管网，制水成本元111 .概况1.1 项目背景1.1.1 项目名称本工程项目名称：麦岛污水厂中水回用工程。1.1.2 项目建设单位本工程项目的建设单位为：青岛市前海污水工程指挥部1.2 项目编制1.2.1 编制依据可行性研究报告编制的主要依据如下：1 .青岛市城市总体规划（19952010年）2 .青岛市城市分区规划（1998-2010年）3 .青岛市建设事业发展“十五”计划4 .青岛市城乡建设委员会文件青建字（84）149号文5 .青岛市政工程设计研究院编制的青岛市中水利用规划2002年12月6 .青岛市前海污水工程指挥部与上海市政设计研究院签署的项目委托书2003年1月1.2.2 编制范围按照青岛市城市总体规划（19952010年）、青岛市城市分区规划（19982010年），本工程的规划年限：近期建设规划年限为2010年远期建设规划年限为2020年工程范围：部分市南区东部，崂山区西部1.2.3 编制目的本工程可行性研究旨在通过调查研究、预测和分析的基础上，达到如下目的：1 .建设麦岛中水回用工程的必要性和迫切性；2 .对本项目有关的主要因素，如确定中水服务对象，对水质、水量进行论证，对中水水源、中水处理厂厂址的选择，采用的中水处理工艺，污泥处置方法及投资估算进行技术可靠性、经济合理性及实施的可能性等多方面综合研究，进行方案比选论证；3 .在以上论证的基础上，提出工程设计及实施方案；4 .提出财务评价和国民经济评价、效益分析、环境评价、管理机构等建议。1.2.4编制原则1 .在城市总体规划指导下，根据城镇给水排水规划，适应城市给水排水系统现状。合理确定中水服务系统，城镇中水处理站的布局和建设规模，使中水回用工程系统布局合理、投资节省、便于运行管理，能充分发挥工程投资效益；2 .实行全面规划、分期实施的建设原则；3 .按照城市污水回用设计规范的有关规定，结合麦岛地区的实际情况，本工程生产的中水，主要用作城市园林绿化用水、非人体直接接触的景观用水、市政杂用水和生活杂用水；4 .本工程中水水源采用麦岛污水处理厂的尾水，根据用户的要求，达到相应规定的水质指标，选用投资省、能耗低、占地少、操作管理方便、技术先进成熟的中水处理工艺；5 .积极慎重地采用经过鉴定或实践证明的，确实行之有效的新技术、新工艺、新材料和新设备，提高中水处理站的运行管理水平。1.3采用工程设计标准1.3.1 政策法规我国关于城市污水回用的政策法规尚不完善，现行的主要有：城市污水回用设计规范（CECS61：94）中国工程建设标准化协会1994年主要内容包括：1 .为缓解我国水资源紧张状况，实现城市污水资源化，减轻污水对环境的污染，促进城市和生产发展，推广城市污水回用是必要的和可能的；2 .城市污水再生后可用作工业用水、生活杂用水、景观河道用水、农业灌溉用水和地下回注水等。目前不提倡用作与人体接触的娱乐用水和饮用水。3 .污水回用工程设计应贯彻执行我国水污染防治和水资源开发技术政策，以城市总体规划为依据，从全局出发，做好城市污水回用规划。应妥善处理开发天然水资源与开发污水资源的关系，提倡优先开发污水资源；妥善处理污水排放与污水回用关系，城市新建和原有的污水处理厂，都应积极发展污水回用；4 .污水回用工程应做好向用户的宣传和对用户的调查工作，明确用水对象的水质水量要求。工程设计之前，宜进行污水回用试验，以选择合理的再生处理流程。；5 .污水回用工程必须确保用水安全可靠和水质水量稳定，污水回用必须加强水质监测；6 .城市污水回用设计除执行本规范外，尚应符合现行的室外排水设计规范、室外给水设计规范和工业循环冷却水处理设计规范等有关国家标准、规范的规定。1.3.2设计标准(1)城市污水回用设计规范(CECS61：94)(2)建筑中水设计规范(CECS30：91)(3)生活杂用水水质标准(CJ25.189)(4)再生水回用于景观水体的水质标准(CJT952000)(5)地表水环境质量标准(GH383-2002)(6)生活饮用水卫生标准(GB574985)(7)生活饮用水水源水质标准(CJ302093)(8)室外给水设计规范(GBJl3-86)(1997年版)(9)室外排水设计规范(GBJI487)(1997年版)(10)建筑给水排水设计规范(GBJI588)(11)污水综合排放标准(GB897896)(12)城镇给水厂附属建筑和附属设备设计标准(CJJ41-91)(13)城镇污水处理厂附属建筑和附属设备设计标准(CJJ31-89)(14)砌体结构设计规范(GB500032001)(15)混凝土结构设计规范(GB50010-2002)(16)工业建筑防腐设计规范(GB50049-95)(17)给水排水工程结构设计规范(GBJ987)(18)构筑物抗震设计规范(GB5019193)(19)砌体工程施工及验收规范(GB50203-98)(20)建筑抗震设计规程(GB500112001)(21)地基基础设计规范(DGJO8-11/999)(22)地基与基础工程施工及验收规范(GBJ20283)(23)混凝土结构工程施工及验收规范(GB50204-92)(24)地下防水工程施工及验收规范(GBJ20883)(25)普通混凝土用碎石或卵石质量标准及检验方法(JGJ53-92)(26)工业企业照明设计标准(GB5003492)(27)低压配电设计规范(GB50054-95)(28)10kV及以下变电所设计规范(GB5005394)(29)35IlokV变电所设计规范(GB5005992)(30)通用用电设备配电设计规范(GB5005593)(31)建筑防雷设计规范(GB50057-94)(32)电力设施抗震设计规范(GB5026096)(33)工业与民用电力装置的接地设计规范(GBJ6583)(34)火力发电厂与变电所设计防火规范(GB5022996)(35)35IlokV高压配电装置设计规范(GB5006092)(36)建筑地基基础设计规范(GB500072002)(37)建筑结构荷载规范(GB50009-2001)(38)建筑地基处理技术规范(JGJ79-2002)(39)建筑抗震设计规范(GB500112001)(40)基坑工程设计规程(DBJO8-61-97)(41)室外给水排水和煤气热力工程抗震设计规范(TJ32-78)(42)地下工程防水技术规范(GBJIo8-87)(1998年版)(43)电力装置的继电保护和自动装置设计规范(GB50062-92)(44)电力装置的电测量仪表装置设计规范(GBJ6390)(45)工业与民用电力装置的过电压保护设计规范(GBJ64-83)(46)过程检测和控制系统用文字代号图形符号(HG20502-92)(47)自动化仪表选型规定(HG2050792)(48)控制室设计规定(HG2050892)(49)仪表供电设计规定(HG2050992)(50)仪表报警、连锁系统设计规定(HG20511-92)(51)仪表配管、配线设计规定(HG2051292)(52)仪表系统接地设计规定(HG2051392)(53)分散型控制系统工程设计规定(HGT2057395)(54)采暖通风与空气调节设计规范(GBJI987)1.4城市概况1.4.1 概述青岛市地处山东半岛西南端，胶州湾畔。位于东经119°30'121。00',北纬35035,37°09'之间，东临黄海，北、西、西南分别与烟台市、潍坊市、日照市接壤。下辖莱西、平度、即墨、胶州、胶南五个县级市和市南、市北、四方、李沧、崂山、城阳、黄岛七个区。青岛市陆域面积10564平方公里，海岸线长730.6公里。市区1102.6平方公里，约占全市总面积的10.35%。青岛市人口截至到2001年末为710.49万人，其中市区人口237.60万人，市属五市人口472.89万人。青岛是中国东部沿海重要的经济中心和港口城市、国家历史名城和风景旅游胜地。青岛文化教育事业发达，技术力量雄厚，特别是海洋科研，门类齐全，有各类海洋科研机构15所，是国家海洋科研和学术交流中心。1.4.2 自然条件1.4.2.1 气象1 .气温：青岛地处北温带季风区域，属温带季风大陆性气候。市区因受海洋环境的直接调节，具有明显的海洋性气候特点，空气湿润，温度适中，四季分明。月平均最高气温发生在七月份，一般为25°C27；月平均最低气温发生在一月份，一般为-4。青岛市极端最高气温37.0,极端最低气温为-15.5。2000年平均气温为13.6。2 .降水量：全市2000年降水量788.2毫米（19561989年系列）。年内降水量分配很不均匀，雨量多集中在汛期（69月），占全年的70%以上。3 .风向：青岛市冬季主导风向为北风或西北风，夏季主导风向为东南风。室外平均风速为冬季5.7米/秒，夏季4.9米/秒。4.降雪：最大积雪深度为27厘米。1.4.2.2 地形地貌青岛市属海滨丘陵城市。全市地形的总特点是东高西低，南北侧隆起，中间低陷。山地约占总面积的15.4%,丘陵占25.1%,平原占37.8%,洼地占21.7%。市区地形为崂山山脉的余脉所构成，呈东高西低之势，依次形成低山、丘陵、平原三种地貌类型。1.4.2.3 区域地质青岛市地处郑庐断裂带，沂沐断裂段以东一11级构造单元鲁东迭台隆的南部。纵跨三个In级构造单元。市区为胶南台拱的东北端。城内断裂构造为主，控制了
